Teplá podlaha na dřevěné podlaze: typy a technologie instalace

Na dřevěnou podlahu jsou proto při organizaci jejího vytápění kladeny zvýšené nároky jak na samotné topné těleso, tak na technologii instalace. Jedním z nejoblíbenějších systémů vytápění dřevěných podlah je elektrické vytápění.

Na dřevěném podkladu je nejjednodušší použít film nebo kabel (topné rohože nebo části univerzálních vyhřívaných podlah, které nevyžadují pokládku do potěru).

Maloobchodní cena: 372 rublů. / m 557 rub. / m
Velkoobchodní cena

Maloobchodní cena: 1 656 RUR / kus RUR 2 483 / PC
Velkoobchodní cena

Maloobchodní cena: 1 871 RUR / kus RUR 2 806 / PC
Velkoobchodní cena

Maloobchodní cena: 12 857 RUR / kus RUR 19 285 / PC
Velkoobchodní cena

Výhody elektrických vyhřívaných podlah

• Nízké náklady a snadná instalace ve srovnání s instalací podlah vytápěných vodou nebo systému ohřevu vody. Náklady na konvektory (zejména energeticky úsporné) jsou poměrně vysoké, ale pokud zhodnotíte dobu návratnosti takového systému, přínosy jsou relativní.
• Efektivní využití tepelné energie, protože teplá podlaha ohřívá místnost zdola nahoru. To je důležité zejména pro velké plochy, protože konvektory rozvádějí teplo nerovnoměrně.
• Je umístěn pod podlahou – nezabírá místo (což je důležité v malých místnostech) a nekazí interiér místnosti.
• Systém lze snadno opravit nebo změnit, protože instalace elektrické vyhřívané podlahy neznamená změny v konstrukci dřevěné základny.
• Nespaluje kyslík.

Podlaha vyhřívaná infračerveným filmem na dřevěném podkladu

V dřevěných domech se jako podlaha nejčastěji používá linoleum nebo laminát – nejlepší možností by v tomto případě byla podlaha vyhřívaná infračerveným filmem.

Vlastnosti topné fólie:

Vlastnosti topné fólie umožňují organizovat bezpečné, ekonomické vytápění dřevěné podlahy. Při instalaci infračervené fólie se používá „suchá“ metoda instalace, která se dokonale hodí k dřevěné podlaze, protože Na dřevěném podkladu je nepraktické provádět práce na lití potěru nebo vrstvy lepidla na dlaždice.

Doba montáže se pohybuje v závislosti na složitosti objektu a profesionalitě montážního týmu od 2 hodin do 1 dne.

Vlastnosti instalace filmových vyhřívaných podlah na dřevěném podkladu

Základní pravidla pro pokládku vyhřívané fóliové podlahy jsou uvedeny v jejím návodu k instalaci (uspořádání, materiály, spoje, komponenty). Tento článek uvádí funkce instalace infračerveného filmu na dřevěnou základnu.

Filmové vyhřívané podlahy se pokládají na dřevěnou podlahu dvěma způsoby:

Pokládání fóliové podlahy mezi trámy

V tomto případě se fóliová podlaha pokládá na fóliovou tepelnou izolaci umístěnou na izolačním materiálu. V některých případech se fóliová podlaha pokládá přímo na izolaci bez použití fólie.

Aby byl zajištěn volný průchod vzduchu a eliminováno mechanické zatížení fólie, musí být vzdálenost mezi termofólií a podkladem minimálně 30 mm. Všechna připojení jsou provedena v souladu s normami a předpisy elektrické bezpečnosti.

Tento způsob instalace zvyšuje elektrickou a požární bezpečnost topného systému, protože topné těleso nepřichází do kontaktu s horními vrstvami „koláče“ podlahové krytiny.

Pokládání fóliové podlahy na rovný podklad

Pravidla instalace se shodují s obecnými požadavky na pokládku infračerveného filmu. Fóliová tepelná izolace je položena na základnu podlahy (překližka, OSB, GVL), poté je položena tepelná fólie a pokryta polyethylenem. Nakonec je instalována dekorativní podlahová krytina (laminát nebo parketová deska).

Důležité! Při pokládání fóliové vyhřívané podlahy na dřevěný povrch je nutné vyloučit případné výškové rozdíly, to znamená, že povrch musí být hladký a čistý (bez stavebních nečistot) nad i pod TP.

Pozornost! Pro položení fóliové podlahy pod linoleum se mezi ni a polyethylenovou fólii položí překližka o tloušťce 2-3 mm, která chrání tepelnou fólii před mechanickým poškozením.

Je třeba vzít v úvahu, že tento způsob instalace (přímo na rovný podklad podlahy) zefektivňuje systém z hlediska přenosu tepla, protože v tomto případě je fóliová podlaha v přímém kontaktu s povrchem podlahové krytiny. a není potřeba ohřívat vzduchovou mezeru mezi fólií a podkladem jako u prvního způsobu instalace. Navíc při opravách a demontáži nebudete muset otevírat základnu podlahy.

Mezi nevýhody tohoto způsobu instalace je třeba poznamenat, že ve vrstvě tepelné izolace fólie (a v některých případech v drsném poli) je nutné vytvořit vybrání pro připojení svorek přívodního vodiče s tepelnou fólií.

Pro zajištění elektrické bezpečnosti topného systému je nutné důsledně dodržovat montážní a provozní návod fóliových vytápěných podlah.

Maloobchodní cena: 372 rublů. / m 557 rub. / m
Velkoobchodní cena

Maloobchodní cena: 489 rublů. / m 734 rub. / m
Velkoobchodní cena

Maloobchodní cena: 572 rublů. / m 858 rub. / m
Velkoobchodní cena

Elektrická kabelová vyhřívaná podlaha na dřevěném podkladu

Jako elektrický topný systém pro dřevěnou podlahu můžete použít topné rohože a univerzální kabelovou vyhřívanou podlahu.

Jak již bylo uvedeno výše, betonový potěr na dřevěném podkladu se kvůli své nevhodnosti instaluje jen zřídka. Pokud se stále plánuje potěr, instalace kabelové podlahy se provádí podle obecných pokynů v souladu s pravidly stanovenými pro odpovídající model vytápěné podlahy.

Pokládka topných rohoží

Pokládka topných sekcí

Při absenci potěru je topný kabel položen mezi dřevěné trámy. Pro instalaci mezi trámy můžete použít topné rohože s kabelem s lineárním výkonem 10-14 W/m.

Topný systém instalovaný na dřevěném podkladu by neměl překročit měrný výkon 60 W/m2.

Pro rovnoměrné vyhřívání podlahy kabelem se doporučuje použít jako akumulátor tepla pozinkovaný plech nebo speciální hliníkový plech s prohlubněmi pro topný kabel. Pokládá se na izolační vrstvu přímo pod topný kabel nebo rohož.

Pro přímé protažení kabelu přes klády se do nich vyřežou drážky o šířce 60 mm a položí se fóliovou tepelnou izolací nebo tepelnou izolací na bázi minerální vlny. Při výpočtu plochy pro pokládku vyhřívaných podlah je vyloučena plocha obsazená nábytkem, domácími spotřebiči a jinými stacionárními předměty. Výběr sady vyhřívané podlahy se provádí v souladu s vlastnostmi konkrétní značky systému.

Vzdálenost od topného kabelu k dokončovací podlahové krytině musí být minimálně 30 mm. Vznikne tak vzduchová mezera, která reguluje výměnu tepla mezi povrchem podlahy a topným tělesem a zabraňuje jejímu přehřívání. Vzdálenost topného kabelu od dřevěných podlahových dílů (nosníků) musí být také minimálně 30 mm.

Celková tloušťka konečné podlahové krytiny by neměla být větší než 24 mm, protože s rostoucí tloušťkou „koláče“ klesá tepelná vodivost a vytápění se stává neúčinným.

Elektrické vyhřívané podlahy používají odporový topný kabel, který nemá schopnost samoregulace výkonu a podle toho i teploty. Systém proto musí používat termostat. Výběr termostatu závisí na celkovém výkonu systému:

Standardní termostaty mají výkon 3,5 kW, což odpovídá ploše 15-16 m2.

Pozornost! V dřevěných domech se používá otevřené vedení – to odpovídá normám požární bezpečnosti, elektrické spotřebiče jsou namontovány na kovovém podkladu.

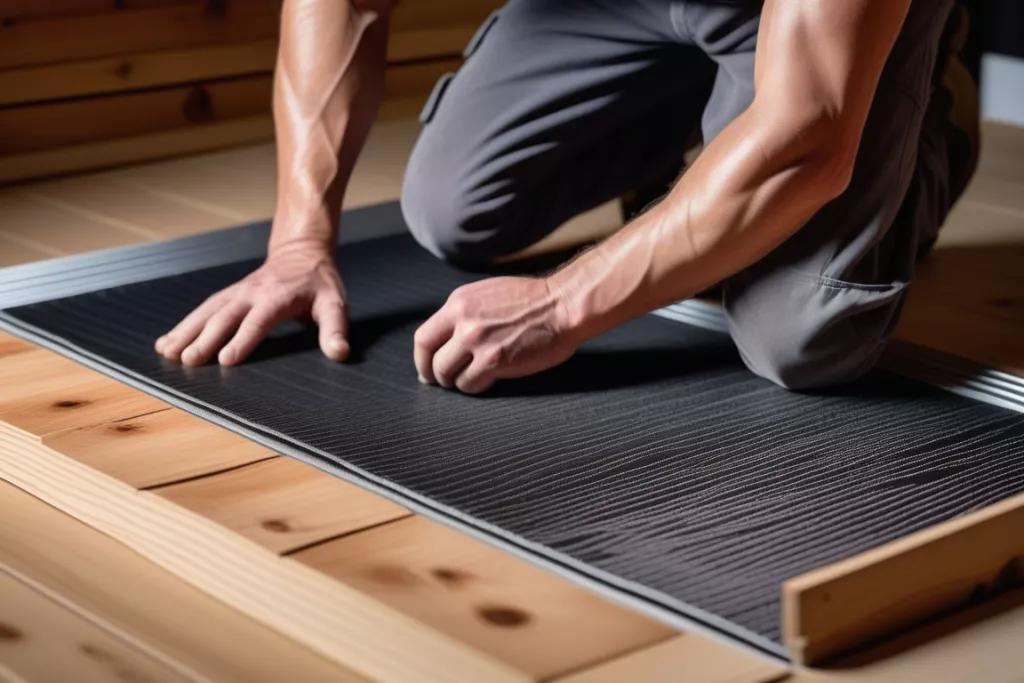

Pokládka topných rohoží na dřevěný podklad

Pro uspořádání vyhřívané podlahy na bázi topných rohoží se na izolaci položí pozinkovaný plech. Topné rohože se pokládají přímo na pozinkovaný plech. Základna rohože má přilnavou vrstvu, takže systém neobsahuje žádné dodatečné upevnění. V případě nutnosti dodatečného upevnění se doporučuje do pozinkovaného plechu vyvrtat otvory, provléknout jimi příchytku a pomocí ní připevnit topný kabel.

Při pokládce vytápěné podlahy se zohledňuje šířka topné rohože, zpravidla 0.5 m. Pokud je vzdálenost mezi kmeny výrazně větší než tato hodnota (například 0.7-0.9 m), položení topné rohože bude poměrně obtížný úkol, protože v tomto případě budete muset odříznout podložku rohože na místě a často ji vyrobit přehození topného kabelu.

Vzhledem k pohodlí systému podlahového vytápění se stal velmi populární. Velkou výhodou je navíc cenová výhodnost.

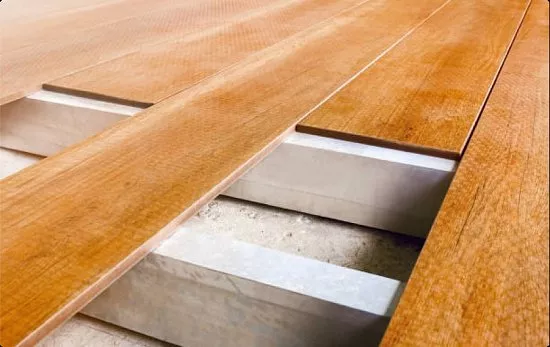

Dřevěná základna má řadu specifických vlastností, které je třeba vzít v úvahu při instalaci systému podlahového vytápění:

1. Lehkost konstrukce. Na rozdíl od betonových základů dřevěné podlahy méně namáhají nosné prvky stavby. Tato výhoda je relevantní zejména v případech, kdy existují omezení maximálního zatížení podlah. Hmotnost cementopískového potěru o tloušťce 5 cm je tedy asi 1400 kg na každých 10 m2 plochy, což není vždy přijatelné. Dřevěná podlaha se v takových situacích stává optimálním řešením.
2. Potřeba vysoce kvalitní izolace. Dřevo vzhledem ke své struktuře a vlastnostem vyžaduje ve srovnání s betonem pečlivější ochranu před tepelnými ztrátami a pronikáním vlhkosti. Profesionální přístup k instalaci zahrnuje použití moderních izolačních materiálů, jako je pěnový polystyren, minerální vlna nebo korková krytina, které zabraňují promrzání a hnilobě dřeva. Podle výzkumu provedeného Národní asociací stavitelů (NOSTROY) správně provedená izolace dřevěného základu prodlužuje jeho životnost o 30-40%.
3. Zvýšené nebezpečí požáru. Dřevo je hořlavý materiál, proto je při instalaci podlahového topení na dřevěnou podlahu nutné důsledně dodržovat požárně bezpečnostní předpisy. Jedná se o použití certifikovaných topných těles a termostatů s funkcí nouzového vypnutí v případě přehřátí. Podle statistik ruského ministerstva pro mimořádné situace asi 15 % požárů v dřevěných domech vzniká v důsledku poruchy nebo nesprávného provozu elektrických zařízení, včetně systémů podlahového vytápění.
4. Riziko biologického poškození. Jako organický materiál je dřevo náchylné k destruktivním účinkům vlhkosti, hmyzím škůdcům a houbovým mikroorganismům. Pro zajištění trvanlivosti vyhřívaného dřevěného podkladu je nutné používat vysoce kvalitní hydroizolaci, ošetřovat konstrukční prvky antiseptickými sloučeninami a pravidelně kontrolovat známky biologického poškození. Jak ukazuje praxe, včasná preventivní opatření mohou zvýšit životnost dřevěné podlahy s podlahovým vytápěním 1,5-2krát.

Položení vyhřívané podlahy na dřevěnou základnu má tedy své vlastní nuance a vyžaduje zvláštní přístup, který zohledňuje specifika materiálu. Jednou z nejvhodnějších a nejoblíbenějších možností je v tomto případě elektrické podlahové vytápění.

Výhody elektrického podlahového vytápění na dřevěném podkladu

1. Dostupnost a snadná instalace. Elektrické podlahové vytápění je levnější a jednodušší na instalaci než systémy vodního vytápění nebo tradiční radiátorové vytápění. Navzdory relativně nízké ceně moderních energeticky úsporných konvektorů zůstává jejich návratnost v kontextu neustále rostoucích cen elektřiny sporná. Podle výpočtů odborníků jsou náklady na instalaci elektrické vyhřívané podlahy v průměru o 30–40 % nižší než náklady na instalaci vodou vyhřívané podlahy při srovnatelné úrovni komfortu.
2. Rovnoměrné vytápění místnosti. Princip fungování vyhřívané podlahy zajišťuje optimální rozložení teploty v místnosti: ohřátý vzduch stoupá zdola nahoru a vytváří efekt „termální kupole“. To je důležité zejména pro velké plochy, kde konvektory často nedokážou zajistit rovnoměrné vytápění. Například při výšce stropu 3 m a ploše místnosti 25 m2 může teplotní rozdíl mezi podlahou a stropem při použití konvektorů dosáhnout 5-7°C, kdežto u podlahového vytápění nepřesahuje 2-3°C.
3. Kompaktnost a estetika. Elektrické podlahové vytápění umístěné pod podlahovou krytinou nezabírá užitný prostor a nenarušuje design interiéru. Tato výhoda je relevantní zejména pro malé prostory, kde záleží na každém centimetru. Absence viditelných topných zařízení navíc vytváří pocit prostornosti a vizuální čistoty. Podle průzkumů provedených v evropských zemích dává více než 60 % spotřebitelů přednost vyhřívaným podlahám právě kvůli jejich estetické přitažlivosti a neviditelnosti.
4. Snadná oprava a modernizace. Konstrukční vlastnosti elektrické vyhřívané podlahy umožňují její opravu nebo výměnu bez demontáže dřevěné základny a provádění velkých změn v interiéru. Pokud dojde k poruše topného tělesa, stačí otevřít podlahovou krytinu v místě poškození, odstranit poruchu a obnovit celistvost podlahy. Díky modulárnímu principu moderních systémů podlahového vytápění taková práce zabere minimum času a nevyžaduje speciální dovednosti.
5. Zachování přirozené výměny vzduchu. Na rozdíl od některých typů topidel, jejichž provoz je doprovázen spalováním kyslíku a uvolňováním zplodin hoření, je elektrické podlahové vytápění naprosto bezpečné pro lidské zdraví a neovlivňuje kvalitu vzduchu v místnosti. To je důležité zejména pro osoby náchylné k alergickým reakcím a onemocněním dýchacích cest. Statistiky Světové zdravotnické organizace ukazují, že používání topných systémů, které nenarušují přirozenou výměnu vzduchu, snižuje riziko rozvoje respiračních onemocnění o 20–25 %.

Instalace infračervené fólie vyhřívané podlahy

U dřevěných domů, kde se jako finální podlahová krytina nejčastěji používá linoleum nebo laminát, by byla optimální volbou infračervená fólie vytápěná podlaha. Jeho vlastnosti umožňují pohodlné a bezpečné vytápění:

• Kompatibilita s hlavními typy podlahových krytin: linoleum, laminát, parkety
• Možnost použití jako primární nebo doplňkový zdroj tepla
• Měrný výkon 220 W/m
• Napájecí napětí 220 voltů
• Maximální provozní teplota 45 °C
• Maximální krátkodobá expoziční teplota 60 °C
• Krok řezání 25 cm pro snadnou instalaci
• Tloušťka topné fólie je pouze 0.34 mm
• Možnost volby šířky fólie: 0.5, 0.8 nebo 1.0 m

Instalace infračerveného filmu na dřevěnou základnu se provádí „suchou“ metodou bez použití cementového pískového potěru nebo lepidla na dlaždice. To vám umožní vyhnout se smáčení dřeva a zkrátit dobu práce. V závislosti na složitosti konfigurace místnosti a kvalifikaci instalačních techniků trvá instalace vyhřívané podlahy od několika hodin do jednoho dne.

Způsoby pokládání infračerveného filmu

1. V mezičasovém prostoru. IR fólie se navine na fóliovou tepelnou izolaci položenou na izolační vrstvě mezi nosníky dřevěného podkladu. V některých případech je přípustné instalovat fólii přímo na izolaci bez použití fólie. Aby se zabránilo mechanickému dopadu na topné těleso, je nutné zajistit vzduchovou mezeru alespoň 30 mm mezi tepelnou fólií a podkladem. Tento způsob instalace zvyšuje elektrickou a požární bezpečnost systému, protože eliminuje přímý kontakt topné fólie s dřevěnými prvky konstrukce.
2. Přímo na základnu. IR fólie se montuje na fólii potaženou tepelnou izolaci položenou na rovném a čistém podkladu z překližky, OSB nebo sádrovláknité desky, poté je překryta polyetylenovou fólií a dokončovací podlahovou krytinou. Tato varianta má vyšší tepelný výkon a je snadněji demontovatelná, vyžaduje však vytvoření prohlubní v tepelně izolační vrstvě pod spojovacími body topné fólie s napájecím kabelem. Podle odborníků je pokládka filmové vyhřívané podlahy na rovnou základnu v průměru o 15–20 % účinnější než metoda inter-lag.

Bez ohledu na zvolené schéma instalace musí být povrch pod termofólií dokonale rovný, bez jakýchkoli výškových rozdílů nebo stavebních nečistot. Při pokládce pod linoleum se doporučuje dodatečně chránit fólii před možným mechanickým poškozením pomocí listu překližky o tloušťce 2-3 mm.

Montáž elektrického kabelového podlahového vytápění

Další možností pro systém dřevěného podlahového vytápění jsou topné rohože a profily na bázi odporového kabelu. Pokud není možné nebo nepraktické instalovat cemento-pískový potěr, kladou se mezi trámy na pozinkovaný plech, který funguje jako tepelný reflektor a akumulátor tepla. Doporučený lineární výkon kabelu v takových konstrukcích je 10-14 W/m a maximální měrný výkon systému by neměl překročit 60 W/m2.

Pro uložení kabelu přes nosníky jsou do nich vyřezány drážky o šířce 60 mm, které jsou následně vyplněny fóliovou tepelnou izolací nebo minerální vlnou. Aby nedošlo k přehřátí, musí být topná tělesa umístěna minimálně 30 mm od finální podlahové krytiny a dřevěných částí podkladu. V tomto případě by celková tloušťka konstrukčních vrstev nad kabelem neměla přesáhnout 24 mm, jinak se účinnost ohřevu sníží v důsledku zvýšení tepelného odporu.

Vlastnosti instalace topných rohoží a sekcí

• Topné rohože jsou dodávány s lepicí vrstvou a nevyžadují dodatečné upevnění k podkladu. Jejich instalace však může být obtížná, pokud vzdálenost mezi nosníky výrazně přesahuje standardní šířku rohože 0,5 m. V takových případech se doporučuje použít kombinaci rohoží a sekcí topných kabelů s výběrem jejich parametrů v souladu s konfigurací místnosti.
• Topné sekce se připevňují k pozinkovanému plechu pomocí montážní pásky nebo kovové sítě s článkem 50x50mm. Kabel je upevněn plastovými svorkami nebo speciálními „jazyky“ montážní pásky s krokem 250-300 mm po celé délce. Pro zvýšení účinnosti přenosu tepla se doporučuje kabel dodatečně přilepit k základně hliníkovou páskou.

Při pokládání topných těles je nutné dodržet stejnoměrnou rozteč v souladu s pokyny výrobce, zamezit křížení a sbíhání závitů kabelů. Vytápěcí plocha se vypočítává individuálně pro každou místnost s přihlédnutím k uspořádání nábytku a domácích spotřebičů.

Bezpečnostní opatření a doporučení

1. Použijte elektrické rozvody s průřezem a charakteristikami odpovídajícími výkonu vytápěné podlahy. Pro topný systém je vhodné přidělit samostatnou linku s jističem a RCD.
2. Nenechávejte velké předměty bez nohou, jako je nábytek, spotřebiče nebo lůžkoviny, na vyhřívané podlaze po dlouhou dobu. To může vést k místnímu přehřátí topných těles a jejich selhání.
3. Ovládejte provoz svého podlahového vytápění pomocí programovatelného termostatu, nastavením teploty a doby vytápění tak, aby vyhovovaly vaší každodenní rutině. Tím se optimalizuje spotřeba energie a prodlužuje se životnost.
