Připojení jacuzzi

Hydromasážní vana je zařízení, které obsahuje mechanismus nasávání vody, čerpadlo, potrubí a elektronické nebo pneumatické řídicí systémy. Provedení je náročné jak na montáž, tak na provozní podmínky. Pojďme přijít na to, jak takovou vanu u vás doma vybrat a zapojit.

Co potřebujete vědět před nákupem

Vířivka je poměrně oblíbeným řešením. Jeho tajemství je jednoduché: hodí se jak pro standardní procedury, tak pro relaxační domácí lázně: zapněte systém, zvolte režim a užijte si příjemnou masáž na konci pracovního dne.

Velkým plusem je rozmanitost modelů. Vany s hydromasážní možností jsou v různých velikostech a tvarech: od dostatečně kompaktních pro malé byty až po objemné, do kterých se vejdou dva lidé, od jednoduchých obdélníkových po rohové a dokonce i kulaté. Další příjemnou vlastností je, že vířivky jsou vyrobeny z akrylátu. Jedná se o teplý, lehký a snadno udržovatelný materiál.

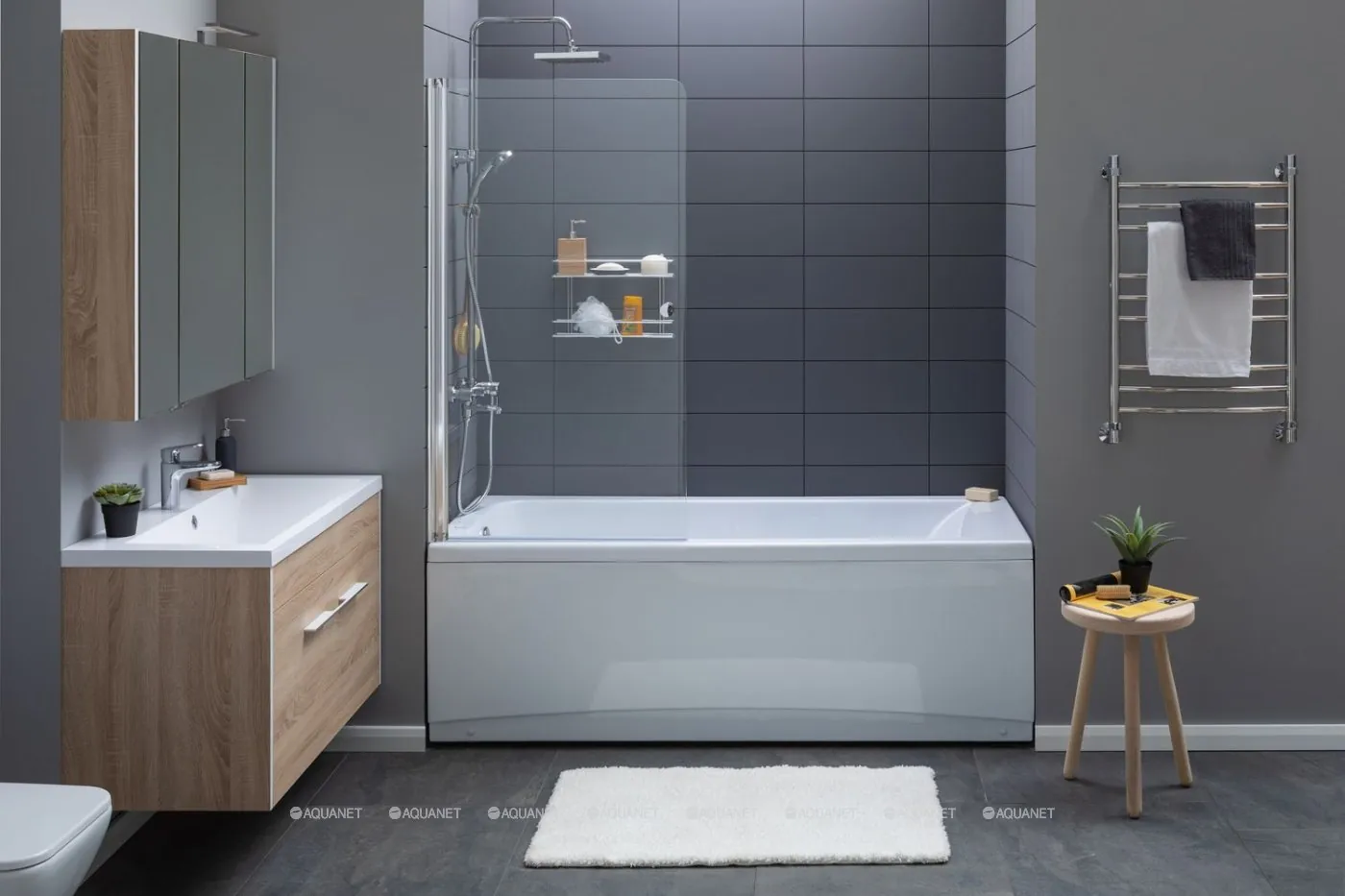

Akrylátová vana Aquanet Bright 175*75 cm je klasickým příkladem obdélníkové hydromasážní vany. Má optimální velikost, pohodlný objem 186 litrů, pohodlná svažující se záda, která poskytuje ideální relaxaci. Výška od odtoku ke straně je 41 cm: můžete se do něj zcela ponořit.

Pokud si chcete vyhrát prostor, doporučujeme rohovou vanu Aquanet Augusta 170×90 R. I přes větší šířku podél jedné stěny než u modelu, o kterém jsme hovořili dříve, působí tato vana díky zkosenému druhému rohu kompaktněji. Pokud je pro vás důležitý velký objem (a tady je to 200 litrů), vezměte si rohový: vejde se do něj vana i umyvadlo.

Další důležité body:

• Trysky jsou citlivé na nečistoty ve vodě. Na potrubí přívodu studené a teplé vody bude nutné instalovat hrubé a jemné filtry.
• Mýdlové pěny, gely a šampony jsou zakázány; Hydromasážní vana je určena pro fyzioterapeutické účinky. Hodí se ale i pro běžnou hygienu. Hlavní je čas od času spustit hydromasáž, aby byl systém čistý a funkční.
• I ve fázi opravy je zajištěna elektroinstalace a veškeré inženýrské sítě. Pokud je to možné, umístěte vodovodní potrubí co nejblíže k vodovodnímu výrobku.
• Samotná koupelna musí být vodotěsná. Podlahy a stěny jsou ošetřeny povlakovou hydroizolací nebo se používají netoxické válcované materiály pro obytné prostory. Instalace instalatérských prací probíhá po dokončení.
• Pokud koupelna sousedí s ložnicí, doporučujeme zajistit vibrační a zvukovou izolaci. Hučení z provozu čerpadla a kompresoru může rušit členy domácnosti nebo sousedy. Na spoji stran je na stěně připevněno dřevěné prkno a na něj nalepeny tlumící podložky. V jiných oblastech se používají panely pohlcující zvuk.

Nakreslete půdorys místnosti, znázorňující umístění elektrických rozvodů a vodovodního potrubí. Při instalaci zařízení je třeba dodržovat následující pravidla:

• Od vany k zásuvce a elektrickým spotřebičům je dodržována vzdálenost minimálně 50 cm.
• Přístup ke všem uzlům systému je zachován. Čerpadlo, kompresor a potrubí je nutné pravidelně umývat a kontrolovat těsnost.

Na základě těchto údajů určíte tvar, rozměry vany a jejího příslušenství.

Fáze 1. Instalace rámu

Miska je upevněna na rámu z kovových trubek. Nejprve se vana postaví na nožičky na určené místo a vodorovně se vyrovná pomocí stavební libely. Výška se nastavuje utažením seřizovacích šroubů na podpěrách. Vezměte prosím na vědomí, že vypouštěcí otvor by měl být umístěn 10 cm nad kanalizační zásuvkou.

Dále se podle pokynů výrobce smontuje rám a držáky. Konstrukce podpírá mísu a zachovává její geometrii i při zatížení.

Etapa 2. Napojení na kanalizaci a vodovod

Hydromasážní vana je navržena pro tlak ve vodovodní síti nejvýše 5 atmosfér. Při překročení ukazatele nebo při nebezpečí vodního rázu se doporučuje namontovat převodovku. Stabilizuje tlak vody v systému a chrání drahé zařízení před poškozením a také eliminuje cizí zvuky v přívodu vody.

Uzavírací ventily také nebudou nadbytečné. Umožní vám opravit vanu bez vypnutí vody v celém domě / stoupačce.

Pokud je kvalita vody nízká, vyplatí se nainstalovat další filtry, aby se nečistoty neusazovaly uvnitř potrubí a trysek – snižuje se tím životnost zařízení.

Odtokový otvor je připojen ke kanalizaci přes sifon s vlnitou trubkou. Počítejte s asi 50 cm délky navíc, abyste mohli vanu při opravách posunout.

Nejčastěji používaný je poloautomatický systém odtok-přepad. Na místě přepadového otvoru je rukojeť, když jím otočíte, ventil ve vypouštěcím otvoru se zvedne. Mechanismus je dodáván kompletní s vanou nebo lze zakoupit samostatně.

Instalace směšovače a sprchové hlavice se provádí na palubě vodovodního potrubí; schéma připojení k přívodu vody je stejné jako u běžné lázně. Pokud jste si koupili model s vestavěnou baterií, připojte jej pomocí flexibilní hadice.

Fáze 3. Připojení k elektrické síti

Vířivka je napojena na samostatnou zásuvku, která je vybavena uzemněním a připojena k panelu přes pojistku a proudový chránič (RCD). V souladu s tím budou 3 kontakty: fáze, nula a zem.

Při výběru kabelu vezměte v úvahu výkon čerpadla. Zařízení obvykle spotřebuje 3-4 kW (včetně startovacích proudů), v tomto případě je vhodný vodotěsný kabel 3 × 2,5 mm 2 .

U třížilového kabelu je zem označena zeleně nebo žlutě, nula je modrá a fáze je natřena bílou, hnědou nebo červenou barvou. Nula, fáze a uzemnění konektoru jsou připojeny k podobným kontaktům hlavního vedení (fáze na fázi atd.).

Doporučujeme také nainstalovat stabilizátor napětí nebo relé pro ochranu čerpadla a hydromasážního systému před přepětím.

Připojte čerpadlo k napájení a hydraulickému systému vany.

Fáze 4. Testování systému

Naplňte vodou, dokud nebudou všechny trysky uzavřeny. Čerpadlo nemůžete zapnout v prázdné lázni, přehřeje se a selže!

Spusťte systém a několik minut v každém režimu kontrolujte: zda je intenzita paprsků u stejného typu trysek stejná, zda nejsou nějaké nefunkční prvky nebo netěsnosti. Můžete nastavit trysky a tlak vody.

Pokud je vše v pořádku, čerpadlo se vypne a poté se voda vypustí.

Fáze 5. Upevnění vany a instalace zástěny

Vyvrtejte podpěry do podlahy pro stabilizaci vany. Napojení na stěny se utěsní silikonovým tmelem nebo se aplikuje keramická bordura. Plastové rohy nedoporučujeme, zlevňují interiér a rychle se kazí.

Misku byste neměli zakrývat porcelánovou kameninou, a to ani s kontrolním poklopem. V případě nutnosti opravy bude nutné vanu odstěhovat a obložení se zbortí.

Přední část vířivky mějte zakrytou dekorativním panelem, který lze snadno sejmout. Mezi zástěnou a podlahou je ponechána mezera 2–3 cm pro přirozené větrání, případně se vzdálenost zvětší na 5 cm, abyste se mohli přiblížit a neopírali se o nohy.

Internetový obchod AQUANET představuje sanitární armatury ruských a evropských výrobců. Sortiment zahrnuje modely s ozonizací, hydromasáží a ultrazvukovou úpravou. Vytvořte si ideální místo k odpočinku a my vám objednávku doručíme až domů a zvedneme do vašeho patra.

Hydromasážní vany (jacuzzi) získávají širokou oblibu. Při jejich připojení však nejsou vždy splněny požadavky regulačních dokumentů zajišťujících bezpečný provoz těchto zařízení. Zvažme základní požadavky, které je třeba při provádění elektroinstalačních prací přísně dodržovat.

Požadavky na připojení

1. Výrobek, který obsahuje vanu vybavenou vodními čerpadly a elektrickým zařízením, musí mít certifikát shody podle ruské státní normy.

To je velmi důležitý požadavek, protože elektrická zařízení zahraniční výroby nemusí splňovat požadavky na elektrickou bezpečnost přijaté v Rusku. Odpovědní zahraniční výrobci zařízení dodávající produkty do Ruska provádějí svou výrobu s ohledem na všechny požadavky ruských norem a jsou povinni získat všechna potřebná osvědčení o shodě.

2. Elektrické zařízení musí být připojeno přesně v souladu s pokyny pro připojení výrobce. Pro připojení jsou použity kabely v PVC plášti. Vývody vývodek musí mít stupeň ochrany alespoň IP55 podle GOST 14254-96.

3. Spojovací krabice lze instalovat pouze mimo zóny 1 a 2 (umístění zón podle GOST R 50571.7.701-2013). Musí mít stupeň krytí alespoň IP44.

Je však vhodné vzít boxy mimo místnost s jacuzzi. Faktem je, že při zapnutí vodních čerpadel, pokud není lázeň dostatečně naplněna vodou, vodní trysky rozstřikují vodu na vzdálenost několika metrů. A pokud jsou víka na boxy nasazena neopatrně, nebo je poškozena celistvost těsnění na vstupech do boxů, může se do nich dostat voda. Proto má vždy smysl používat kvalitnější boxy do IP 68. Svítidla by také měla být umístěna tak, aby do nich nemohly narážet proudy vody.

4. V elektrickém panelu bytu pro napájení vířivky je nutné zajistit proudový chránič s rozdílovým provozním proudem ne větším než 30 mA.

5. Musí být instalován doplňkový systém vyrovnání potenciálu, který propojí všechny ochranné vodiče, nechráněné vodivé části (plášť elektrospotřebičů a vany, pokud je kovová) a cizí vodivé části (vodivé předměty, které nejsou součástí elektroinstalace , ale na kterých se může objevit potenciál elektrické energie, například kovové vodovodní potrubí). K systému vyrovnání potenciálu je také povinné připojit kovové sítě položené na topných tělesech podlahového vytápění zapuštěných v potěru nebo kovové pláště, uvnitř kterých jsou uloženy topné kabely.

V domech postavených v souladu se 7. vydáním PUE je na sběrnici PE elektrického panelu bytu připojen další systém vyrovnání potenciálu. Chcete-li to provést, nainstalujte skříň pro vyrovnání potenciálu (PEC) na místo přístupné pro údržbu. Do PCU je přiveden vodič o průřezu 6 mm 2 z PE sběrnice stínění. Všechny potenciálově vyrovnané vodivé části jsou z PMC krabice propojeny samostatnými vodiči o průřezu 4 mm2. Průřezy vodičů jsou uvedeny pro typickou koupelnu. V některých případech se mohou průřezy ochranných vodičů lišit od uvedených. Měly by být vypočteny v souladu s požadavky GOST R 50571.5.54-2013.

V domech dřívější výstavby je systém vyrovnávání potenciálu napojen na kovové trubky vodovodních stoupaček, které jsou uloženy v vodovodních potrubích. Zde může hrozit nebezpečí, že při opravě stoupačky na samostatném podlaží dojde k výměně části potrubí za plastovou vložku, která naruší kontinuitu elektrického obvodu. Je nepřijatelné vyrábět takové vložky do stoupaček, protože to porušuje elektrickou bezpečnost lidí žijících v horních patrech.

Pokud je přívod vody proveden kovoplastovými nebo nevyztuženými plastovými trubkami, pak se podle doporučení Technického oběžníku 23/2009 (čl. 2 a 3) instalují na odbočky ze stoupaček studené a teplé vody vpředu vodivé vložky. vstupních ventilů na straně stoupaček. Tyto vložky jsou připojeny k dodatečnému systému vyrovnání potenciálu. V tomto případě není potřeba samostatně připojovat kohoutky, směšovače a vyhřívané věšáky na ručníky k systému vyrovnání potenciálu.

Instalace vodivých vložek při použití kovoplastových trubek je povinná. Při použití nevyztužených plastových trubek se doporučuje instalace vodivých vložek, které však v případě špatné kvality úpravy vody výrazně zvyšují elektrickou bezpečnost.

Základní regulační dokumenty, které by měly být prostudovány před instalací zařízení

PUE vydání 7. (Kapitola 1.7; Kapitola 7.1 (článek 7.1.47, klauzule 7.1.48)

Technický oběžník 23/2009 O zajištění elektrické bezpečnosti a zavedení systému dodatečného vyrovnání potenciálů v koupelnách, sprchách a sanitárních kabinách

Normy komplexu „Nízkonapěťové elektrické instalace“:

GOST R 50571.7.701-2013 § 701. Prostory pro koupelny a sprchy (do ledna 2015 platila GOST R 50571.11-96).

GOST R 50571.3-2009 Část 4-41. Ochrana proti úrazu elektrickým proudem

GOST R 50571.5.54-2013 Část 5-54. Uzemňovací zařízení, ochranné vodiče a vodiče pro vyrovnání ochranného potenciálu (do ledna 2015 platila GOST R 50571.5.54-2011).
