Montáž a připojení zásuvky na tažné zařízení

Připojení elektriky je možná jedna z nejobtížnějších fází instalace tažného zařízení a přívěsu. Většina automobilových nadšenců má často problémy se správným připojením kontaktů. Bez vývodu zásuvky tažného zařízení se však neobejdete. Právě vybavení přívěsu potřebnými elektrospotřebiči zajišťuje bezpečnost účastníků silničního provozu a upravuje dodržování pravidel silničního provozu.

Přívěsy vybavené světlomety a signálními světly umožňují dávat správné signály ostatním motoristům (o brzdění, odbočování a další). Tím se výrazně snižuje riziko mimořádné události.

Pro zajištění správné funkce návěstidel přívěsu se při montáži tažného zařízení – tažného zařízení – vypichuje zásuvka zajišťující připojení všech světelných a signalizačních zařízení.

<strong>Co je to pinout: definice pojmu</strong>

Kontakty nelze bezmyšlenkovitě připojit k zásuvce tažného zařízení. Před provedením takové práce je důležité pochopit, jaký je postup pro připojení zásuvky. V podstatě mluvíme o schématu elektrických konektorů. Znáte-li toto schéma, můžete snadno připojit vodiče tažného zařízení k elektrickému konektoru samotného vozu.

Je třeba počítat s tím, že rozmístění patice u každého vozu určité značky, modelu a roku výroby může být jiné. Navíc někdy majitelé automobilů mění světla na přívěsu, což může také vést ke změně kontaktního vzoru.

Přívěsy pro osobní automobily jsou zpravidla připojeny k vlastnímu vozidlu pomocí speciálního tažného zařízení. Instalace tažného zařízení vám umožní nejen rychle připojit přívěs, ale také zaručit spolehlivost takového spojení a zajistit rovnoměrné zvýšení zatížení vozidla. Aby bylo tažné zařízení správně připojeno, je zásuvka zařízení připojena ke kontaktům vozidla.

Bez tohoto postupu není možné dosáhnout správného provedení příkazů: rozsvícení blinkrů, brzdových světel, nouzových signálů a dalších LED prvků.

<strong>Co je potřeba pro připojení zásuvky tažného zařízení</strong>

Pro připojení zásuvky tažného zařízení budete potřebovat následující materiály:

1. Samotná zásuvka je umístěna v pouzdře se speciálním krytem. Víko musí být po obvodu opatřeno těsnícím kroužkem a všechny prvky pouzdra musí k sobě těsně přiléhat. Důležitým parametrem je naprostá absence vůle na těle i přímo na paticích. Mosazné kontakty by neměly být uvolněné. Montážní šrouby musí pevně sedět ve svorkách.
2. Kvalitní pevný drát. V automobilové elektroinstalaci se zpravidla používají vodiče o průřezu nejméně jeden a půl metru čtverečního. milimetry.
3. Kovová nebo polypropylenová vlnitá hadice. U kabelových svazků je nutné zajistit dobrou izolaci. Délka takové hadice je asi 2-3 metry. Kromě toho budete potřebovat plastové montážní svorky. Lze je použít k zajištění kabelových svazků.

Mohou být vyžadovány další materiály: spojovací bloky s pojistkovými zásuvkami a silikonová těsnění.

Při připojování kabeláže odborníci doporučují používat lankové měděné dráty s dvojitou vrstvou izolace. Toto je nejspolehlivější možnost. Je také nutné zajistit, aby vnitřní prvky výstupu byly spolehlivě chráněny před vlhkostí. Aby se zabránilo kontaktní oxidaci, je třeba použít grafitové mazivo.

<strong>Konektory přívěsu: typy a způsoby připojení</strong>

Existují dva hlavní způsoby připojení přívěsu vybaveného světlomety a dalšími osvětlovacími zařízeními k vozidlu. Nejjednodušší možností je standardní připojení. Podstatou je propojení zásuvkové zástrčky a zásuvkové krabice. Tato možnost je však vhodná pouze v situaci, kdy tažné zařízení má takovou zásuvku a samotné tažné zařízení je model vyvinutý přímo pro značku vašeho vozu.

Druhá možnost patří do kategorie univerzální. Jeho podstata spočívá v přímém propojení signálních obvodů vozidla s kontakty elektroinstalace na tažném zařízení. To se provádí v souladu se schématem zásuvky.

Moderní auta mají často palubní počítač. Navzdory nutnosti a výhodám takového zařízení mohou při instalaci tažného zařízení nastat problémy s provozem světel přívěsu. Je to dáno tím, že palubní zařízení ne vždy samostatně rozpozná připojení velkého přívěsu. Jakmile zjistí nadměrnou spotřebu energie, může zobrazit chybové hlášení v provozu systému. V tomto případě se kromě připojení zásuvky musíte postarat o nákup a instalaci speciální odpovídající jednotky.

Při použití vývodu zásuvky obvykle nevznikají problémy s připojením kontaktů. Obvykle se nejprve připojí kontakt pro odbočení doleva, poté se kontakt s mlhovkou připojí k odpovídající mlhové svítilně atd.

Pinout přívěsu standardně odpovídá obvyklému schématu. Pokud jste si však koupili ojetý přívěs, je třeba před připojením zkontrolovat umístění kontaktů na testeru, zda nedošlo při nějakém ladění ke změně jejich polohy. Po připojení všech kontaktů můžete také provést zkušební provoz a ujistit se, že kontrolky a signály fungují podle očekávání.

<strong>Možnosti vývodů patice</strong>

V současné době najdete v prodeji tažná zařízení s několika možnostmi vývodu zásuvky:

• sedmikolíkový (standard známý Rusku, používaný v domácích automobilech i vozidlech vyráběných pro ruské silnice);
• třináctipinový (standard pro vozy evropské a americké výroby);
• speciální konektor vyrobený na zakázku (málo používaný, lze použít pro vozidla, ke kterým jsou připojeny dodávky typu obytné vozy).

Při připojování elektrického vedení tažného zařízení je nutné vzít v úvahu, že odnímatelné připojení na zásuvce je typu „samice“ a přímo na zástrčce typu „samec“. Zásuvka se instaluje přímo na vůz vedle místa, kde je připevněno samotné tažné zařízení.

Pro zajištění volného přistavení přívěsu je třeba dbát na to, aby byla zástrčka namontována s prodlouženým svazkem včetně propojovacích vodičů. V případě použití speciálního konektoru pro připojení (odpovídající blok) se tento blok montuje také vedle tažného zařízení. Jeho karoserie se vyznačuje zvýšenou pevností a těsností – je spolehlivě chráněna před mechanickými nárazy – malými kamínky a úlomky při pádu pod kola vozu za jízdy.

<strong>Pinout 7pólové zásuvky tažného zařízení</strong>

Schéma zapojení sedmikolíkové zásuvky obsahuje následující typy kontaktů:

• Ukazatel směru vlevo;
• pravý blinkr;
• zpětné varování;
• rozsvícení pravého bočního světlometu;
• rozsvícení levého bočního světlometu;
• varování zastavit;
• hmotnost 12V.

<strong>Pinout 13pólové zásuvky tažného zařízení</strong>

Zásuvka se třinácti kontakty obsahuje:

• Ukazatel směru vlevo;
• pravý blinkr;
• rozsvícení zadních mlhových světel;
• varování zastavit;
• 12V při zapnutém zapalovacím systému;
• konstantní 12V;
• hmotnost v řetězci 1,2,4-8;
• hmotnost v řetězu 9;
• hmotnost v řetězu 10;
• zapnutí pravého bočního signálu;
• zapnutí levého bočního signálu;
• zpětné varování;
• rezervní kolík.

Je třeba poznamenat, že 13kolíkové zásuvky obvykle používají kontakty s polaritou „+“ a „-“. K dalším kontaktům můžete připojit další zařízení. Připojte například kameru nebo jiné osvětlovací zařízení a mnoho dalšího.

<strong>Průvodce připojením krok za krokem</strong>

Pro připojení zásuvky tažného zařízení k vozidlu je nutné se vyvarovat přestřižení standardních vodičů. Při spojování je mnohem bezpečnější použít spojovací mezibloky. Ty se obvykle používají při instalaci továrních vodičů.

Pro instalaci budete potřebovat následující materiály:

• konektor opatřen ochranným krytem;
• destičky, které svým provedením odpovídají tažnému zařízení (obvykle se prodávají kompletní s tažnou tyčí);
• svorky a kabel s barevnými dráty;
• zvlnění pro ochranu kontaktních spojení.

Postup připojení je následující:

1. Z kabelu je třeba odříznout kus odpovídající délky. Při měření ponechte rezervu pro odstranění izolace.
2. Odstraňte izolaci z konců kabelu. Konce drátu pocínujte.
3. Protáhněte kabel vlnitým pouzdrem.
4. V těle zásuvky otevřete kontakty podle uvedeného schématu zapojení.
5. Ve spojovacích blocích určených pro připojení zadních světel zajistěte vodiče podle stanoveného pořadí.
6. Po připojení všech kontaktů oblepte jejich spojovací body izolační páskou.
7. Připojte podložky ke konektorům pro osvětlovací zařízení automobilu.
8. Položte postroj na místo, kde je instalována tažná tyč, a zajistěte ji.
9. Utěsněte otvory v tělese vhodnými zátkami.

Aby byla zajištěna spolehlivá izolace míst vstupu kabelu do zásuvky, odborníci doporučují používat tmely na silikonové bázi.

<strong>Základní instalační funkce a doporučení pro připojení</strong>

Instalace zásuvky na tažné zařízení je poměrně jednoduchý postup. Majitel vozu může ušetřit spoustu peněz, pokud si tuto instalaci provede sám. Hlavní věcí je nezapomenout na některé důležité nuance připojení:

1. Odizolování vodičů. V procesu připojování každého vodiče k výstupnímu konektoru je nutné izolovat místo připojení. Pokud na to zapomenete, můžete se v budoucnu setkat s problémem zkratu v síťovém vedení. A to znemožní ovládání světel přívěsu. Navíc možná ani nevíte, že nefungují zadní světla a tím vzniká na silnici nouzová situace. Kvalitu izolace lze zaručit použitím polypropylenové nebo kovové ochranné hadice (u druhé možnosti by to měla být pouze vlnitá hadice). Aby byly všechny kabelové svazky bezpečně na místě, použijte plastové svazky.

1. Připojení odpovídajícího bloku. To je předpokladem každého vozu vybaveného palubním počítačem. V tomto případě se provádí nejen pinout zásuvky, ale je také dodrženo schéma připojení přes odpovídající blok. Při výběru takové jednotky je lepší poradit se s odborníky, abyste si koupili zařízení, které vaše palubní vozidlo dokáže přesně rozpoznat. Použitím bloku se odstraní riziko poruch v počítačovém systému automobilu, který ne vždy „rozumí“, že je na vozidle nainstalováno tažné zařízení s přívěsem.
2. Pro kontrolu použijte multimetr. Toto zařízení pomáhá měřit odpor, napětí nebo proud na kontaktech. Pomáhá zajistit, že v systému nejsou žádné závady, než začnete připojovat zásuvku. Je pravděpodobné, že některé vodiče budou vyžadovat předběžnou výměnu. Je to však mnohem pohodlnější, než hledat závadu po nastavení tažného zařízení.

<strong>Závěr</strong>

Majitelům automobilů důrazně doporučujeme, aby se nepokoušeli náhodně připojit troleje, aniž by porozuměli kolíkům na zásuvce tažného zařízení. Jakákoli nepřesnost v zapojení může způsobit zkrat. To způsobí selhání jednotlivých kontaktů nebo jiných prvků.

Stejně tak se vzdejte myšlenky na připojení 13minutové zásuvky k 7kolíkové zástrčce. Kontakty samozřejmě můžete připojit selektivně, ale v budoucnu se to může stát jedním z faktorů selhání elektrických zařízení. Zvláště pokud jde o moderní zahraniční auto s palubním počítačem.

Pokud hodláte k tažení přívěsu použít tažné zařízení, musíte nainstalovat nejen samotnou kovovou konstrukci (nosník nebo hák tažného zařízení), ale také připojit zásuvku pro připojení přívěsu k elektrické soustavě vozidla.

Elektrické připojení tažného zařízení je nutné pro zajištění synchronizace obrysových, brzdových a směrových světel přívěsu se signálními světly vozidla. K tomu je potřeba zapojit zásuvku tažného zařízení do palubní sítě vozidla, do které bude připojen konektor přívěsu.

Instalace a připojení tažného zařízení není tak náročné, jak by se na první pohled mohlo zdát. Zvláště pokud rádi makáte s autem a máte vlastní garáž a nářadí. To platí zejména pro modely tažných zařízení, jejichž instalace nevyžaduje demontáž a řezání nárazníku, instalaci odpovídající jednotky nebo jiné operace, které běžné motoristy „děsí“.

Pokud se s montáží tažného zařízení obrátíte na autoservis, provedou kompletní montáž zařízení s připojením zásuvky do elektroinstalace vozu, ale co když se rozhodnete pro montáž tažného zařízení sami? V tomto případě budete potřebovat schéma zapojení tažného zařízení.

Co je potřeba k připojení elektrického systému tažného zařízení?

Tažná zařízení se ve většině případů prodávají společně s připojovacími sadami, i když někteří výrobci vyžadují pro připojení dokoupení elektropříslušenství.

Sada pro připojení tažného zařízení obsahuje montážní desku, upevňovací prvky, zásuvku na tažné zařízení, elektrické rozvody (sada vodičů) a schéma připojení tažného zařízení k elektroinstalaci vozidla.

Pro kvalitní montáž tažného zařízení budete potřebovat standardní sadu klíčů a šroubováků, která by neměla chybět v garáži nebo kufru každého automobilového nadšence.

Některé modely tažných zařízení (v závislosti na modelu vozu) vyžadují pro montáž sejmutí nebo odříznutí nárazníku, k čemuž budete potřebovat příslušné nářadí. Pokud konstrukce vozidla neposkytuje standardní místa pro montáž tažného zařízení, budete možná potřebovat vrták a bity.

Před připojením kabeláže tažného zařízení do sítě vozidla je nutné odpojit elektrickou soustavu vozidla od napětí vyjmutím koncovky z baterie!

K připojení elektroinstalace tažného zařízení budete potřebovat standardní sadu nářadí a dále (podle typu a konfigurace) páječku, připojovací svorky, smršťovací nebo elektropásku.

Při připojování musíte použít vodiče z elektrické sady. Pokud používáte vodiče jiných výrobců, ujistěte se, že jsou vícežilové, měděné a jejich průřez je alespoň 1.5 m2.5. mm. Pro pozemek ne menší než XNUMX mXNUMX. mm.
Některá tažná zařízení se dodávají se speciálními konektory nebo koncovkami, které jsou součástí sady pro připojení tažného zařízení, čímž odpadá nutnost kroucení nebo pájení vodičů.

V každém případě je při připojování důležité zajistit, aby všechny elektrické spoje byly bezpečně izolovány.

Typy zásuvek pro připojení tažného zařízení

U nás a ve SNS jsou nejrozšířenější zásuvky se 7 kontakty (vodiče). Tato zásuvka umožňuje připojit potřebná světla přívěsu do sítě vozidla.

V Evropě a Americe se častěji používají 13pinové zásuvky. Přídavné kontakty 13vodičových zásuvek jsou určeny pro připojení elektriky mobilních domů (přívěsů), populárních na Západě. Kromě světelné signalizace umožňují připojení chladničky, baterie a dalšího vybavení přívěsu do sítě vozidla.

Zásuvka tažného zařízení a zástrčka přívěsu se musí vzájemně shodovat. Pokud je vaše vozidlo již vybaveno 7- nebo 13-pólovou zásuvkou a přívěs je vybaven jinou zástrčkou, můžete použít speciální adaptér nebo přechodový kus.

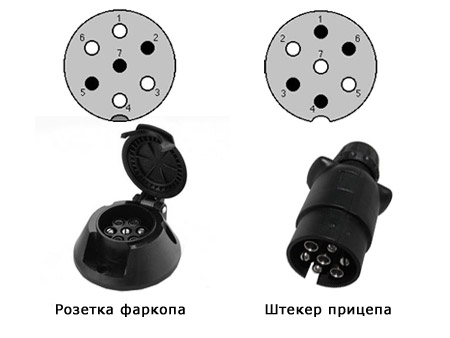

Schéma zapojení pro tažné zařízení 7 kontaktů

1 (L) – odbočka vlevo
2 (54G) – mlhovka
3 (31) — země/hmotnost/minus na karoserii vozidla
4 (R) – odbočení vpravo
5 (58R) – pravé boční světlo a osvětlení SPZ
6 (54) – stop
7 (58L) – levé boční světlo

Schéma zapojení pro tažné zařízení 13 kontaktů

1 – odbočka vlevo
2 – mlhová světla
3 – zem pro kontakty 1 až 8
4 – odbočka vpravo
5 – levé obrysové světlo a osvětlení SPZ
6 – nohy
7 – levé boční světlo
8 – obráceně
9 — +12V z baterie
10 — +12V se zapalováním

Odpovídající blok (chytré připojení)

U některých modelů moderních automobilů může palubní počítač zobrazovat chyby, když se zvyšuje zatížení palubní sítě. Faktem je, že světelná indikace v takových vozech je navržena pro určitý odpor a při připojení tažného zařízení se odpor obvodu změní a mohou se spustit ochranné systémy.

Pro takové situace je při připojování elektroinstalace tažného zařízení nutné použít odpovídající jednotku nebo smart connect.
