Pro připojení výstupního stupně našeho zesilovače, tedy výkonového zesilovače, k reproduktorům používáme reproduktorové kabely. Zní to jako poměrně jednoduchý úkol, ale existuje několik tipů, které je třeba zvážit, abyste zajistili co nejlepší připojení.
U všech kabelových připojení je třeba zohlednit následující vlastnosti:
- odpor,
- kapacita,
- indukčnost.
Z těchto tří vlastností je odpor považován za nejdůležitější, ale přesná kombinace všech tří vlastností v celém frekvenčním rozsahu vytvoří jedinečný zvukový zážitek reproduktorového kabelu.
Správné umístění akustiky

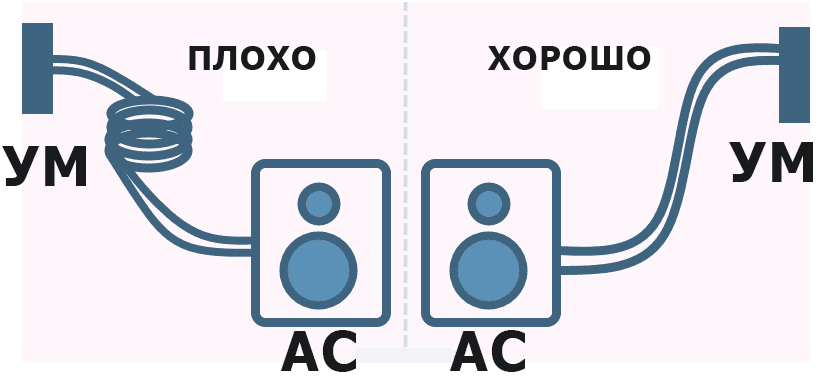

Pro zajištění nízké impedance by měly být reproduktorové kabely co nejkratší a stejně dlouhé.
To v konečném důsledku znamená, že budeme muset umístit náš systém mezi reproduktory, přičemž samotné reproduktory budou umístěny tak blízko sebe a tak daleko od sebe, jak je akusticky nezbytné vzhledem k místnosti a poslechové pozici.
Správné připojení akustiky – akustické zástrčky

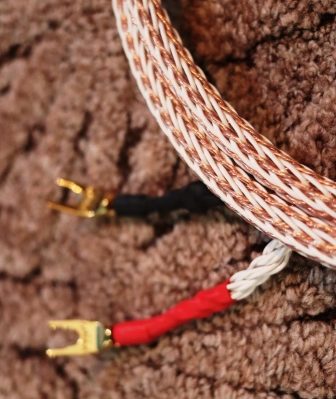

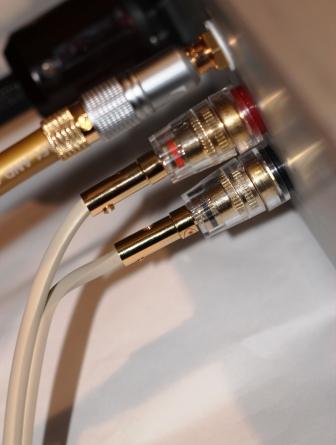

Protože koroze je nepřítelem jakéhokoli kabelového spojení, nejsou holé drátové spoje mezi audiofily a milovníky hudby běžné. Místo holých drátů se běžně používají tři typy konektorů: banánové zástrčky, krokosvorky a vidlicové konektory.
Konektor se v zásadě přišroubuje nebo připájí k vodičům, přičemž jako základní materiál se používá olovo nebo stříbro. Běžné jsou také šroubové konektory pro dráty.
Nízkohmotné konektory, jako jsou duté banánové, aligátorové nebo tenké ploché konektory, obecně poskytují vynikající hudební obraz se zvýšenou dynamikou ve srovnání s jejich těžšími pozlacenými alternativami, které se nacházejí v mnoha obchodech s luxusním vybavením.
Struktura kabelu pro akustiku

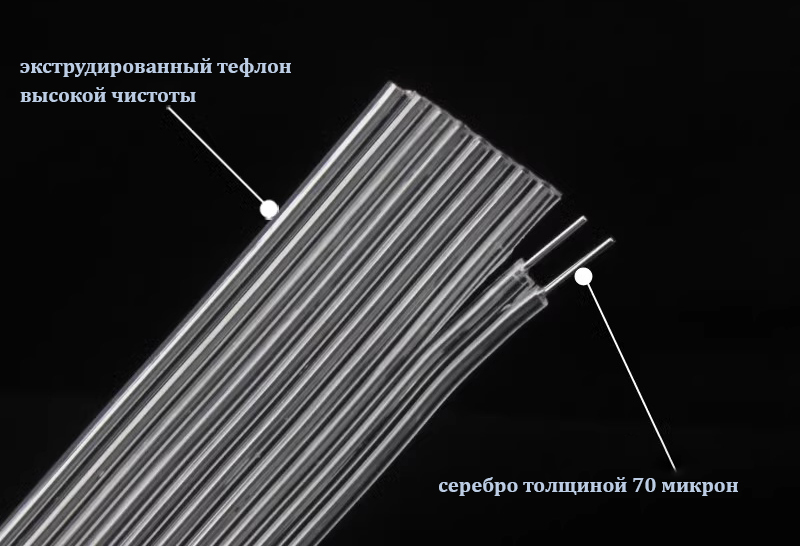

Při návrhu kabelů se často berou v úvahu vlivy rušení na vodiče a různé vlastnosti izolace s různou pevností.

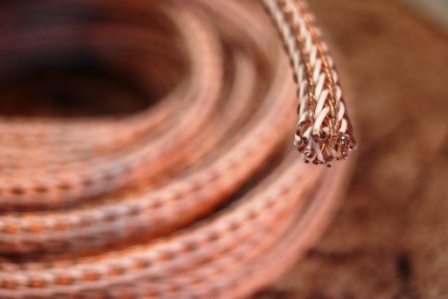

Například Kimber Cable oplétá reproduktorové vodiče a v jednom kabelu používá dráty různých tloušťek, jiní mohou vodiče na vnější straně kroutit nebo stínit.
Osobně jsem zjistil, že v mých systémech je nejhudebnější kroucený pocínovaný drát s dutými banánkovými oky. Na druhou stranu, pocínované dráty mají jednu z nejdelších představitelných dob záběhu, která vyžaduje více než 240 hodin používání k dosažení svého plného zvukového potenciálu.
Zejména v prvních několika dnech jsem měl kvůli jejich zpočátku špatnému vyvážení zvuku problém být s nimi v jedné místnosti. Jen pro srovnání, doba záběhu pro kabely z bezkyslíkaté mědi se odhaduje na zhruba 80 hodin.
Terminály pro připojení akustiky

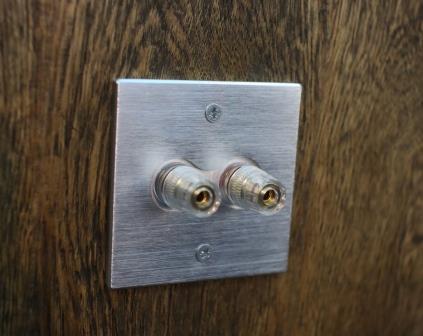

Většina moderních Hi-Fi reproduktorů (střední a vyšší třídy) je vybavena svorkami – a +, ale existují i reproduktory vybavené pro připojení dvou samostatných sad reproduktorových kabelů. To umožňuje oddělené připojení výškových (vysoké frekvence) a basových (nízké frekvence) reproduktorů každého reproduktoru 1 nebo 2. Takové svorky jsou obvykle opatřeny propojkou, která umožňuje připojení pomocí jednoho kabelu.
Pokud jsou reproduktorové svorky připojeny dvěma samostatnými kabely, je nutné nejprve odstranit propojku mezi nimi a tato konfigurace se nazývá bi-wiring neboli bi-wiring. Pak se používají 2 zesilovače: 2. zesilovač napájí výškový reproduktor (nebo HF a MF) a druhý – LF reproduktor (1-1) – tomu se říká bi-wiring.
Bi-amping se používá zejména tehdy, když má být nízkovýkonový elektronkový zesilovač připojen k reproduktoru pro vysoké a středové frekvence a vysoce výkonný tranzistorový zesilovač k basové sekci. Bi-amping je však nejobtížnějším úkolem z hlediska udržení konzistence a bude horší než běžné nastavení, pokud nevíme, jak profesionálně sladit fáze a jemně doladit takové složité systémy. Pravděpodobnější možností je bi-amping nebo použití jednoho kabelu s můstkem.

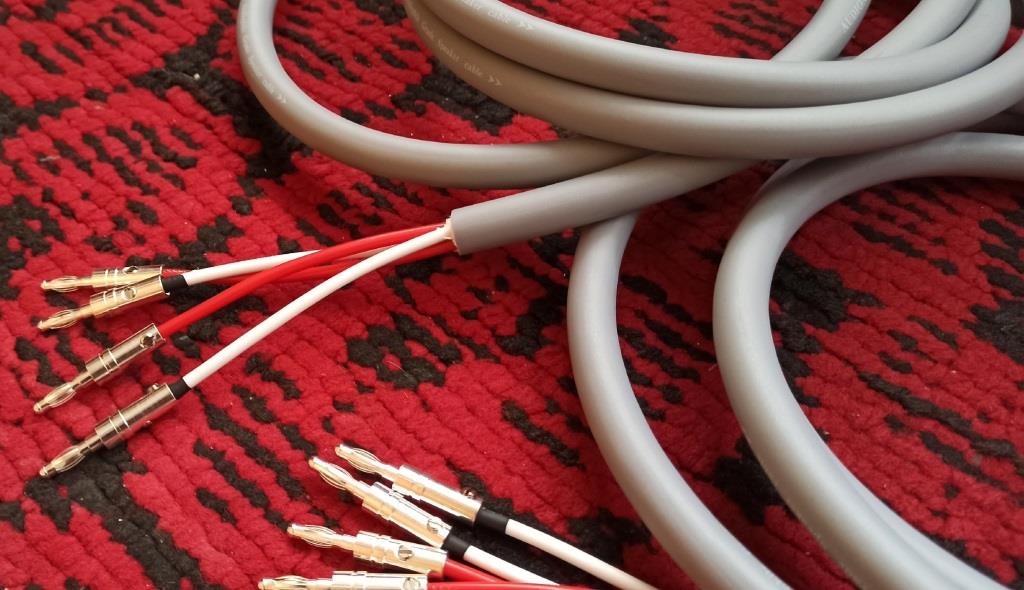

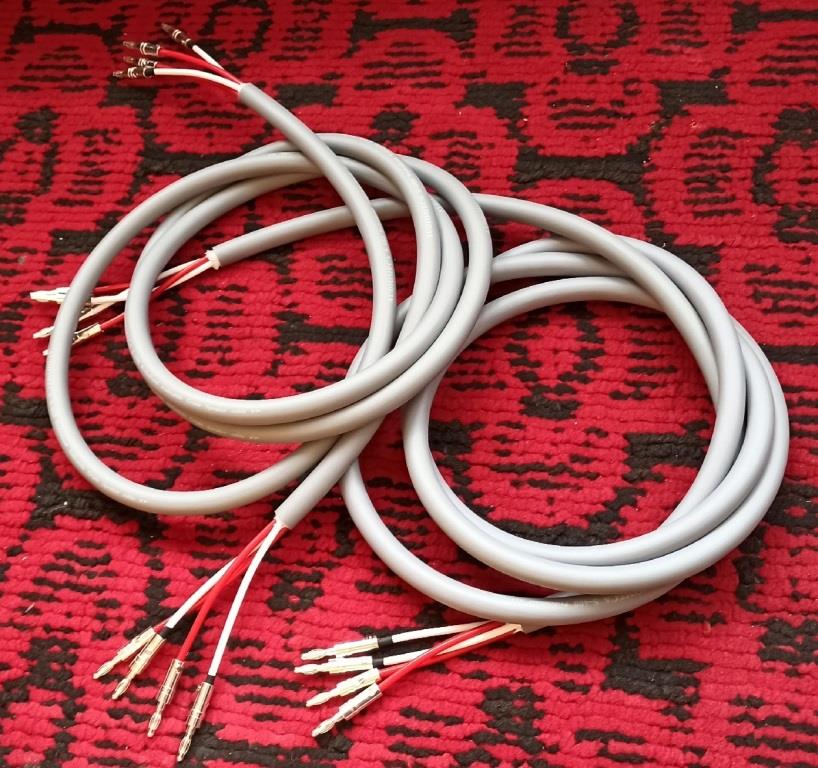

Z výše uvedených tří možností jsem měl největší úspěch s bi-wiringem s jedním kontaktním bodem na straně zesilovače. Abych to mohl udělat, musel jsem navrhnout kabely se dvěma banánky pro zesilovač a čtyřmi banánky pro reproduktory. Samozřejmě si můžete takové kabely koupit hotové, ale jsou drahé.
Jediný kontaktní bod na straně zesilovače zajišťuje vynikající zvukovou integritu. Dvouvodičové zapojení reproduktorů však vede zpětný proud z každého reproduktoru přímo do svorky zesilovače, aniž by ovlivňovalo ostatní reproduktory.
V ideálním případě se kabely oddělují přímo od banánové zástrčky připojené k zesilovači, přičemž oba kabely vedou paralelně až k reproduktorům. Tím se také zvětší průměr, aniž by se obětovala citlivost vodiče s menším průměrem.
