Trubky pro topné kotle: které trubky jsou nejlepší pro potrubí kotlů

Potrubí kotle je systém potrubí, který spojuje kotel s ostatními prvky topného systému a zajišťuje cirkulaci chladicí kapaliny. Správná volba potrubí pro potrubí kotle je klíčem k trvanlivosti, spolehlivosti a účinnosti celého topného systému.

V tomto článku se podíváme na to, které trubky se nejlépe hodí pro potrubí kotle, přičemž zvláštní pozornost budeme věnovat polypropylenovým trubkám s hliníkovou výztuží jako nejmodernější a optimální variantě potrubí.

Hlavní typy potrubí pro potrubí kotlů

Pro potrubní kotle se používají různé typy trubek, z nichž každá má své vlastní vlastnosti. Podívejme se na nejoblíbenější možnosti:

Polypropylenové trubky s hliníkovou výztuhou

• Trvanlivost: životnost takových trubek může přesáhnout 50 let.
• Odolnost proti korozi: Polypropylen nerezaví, proto je ideální pro topné systémy.
• Minimální lineární expanze: Díky hliníkové výztuži se takové trubky při zahřívání méně roztahují, což snižuje riziko deformace.
• Snadná instalace: Trubky se snadno spojují pájením, což urychluje proces instalace.

Měděné trubky

• Vysoká tepelná vodivost: Měď rychle přenáší teplo, čímž je systém efektivnější.
• Trvanlivost: Při správném použití mohou měděné trubky vydržet desítky let.
• Vysoká teplotní odolnost: Měď snese zahřátí až na 250 °C.

• Vysoká cena: Měď je výrazně dražší než polypropylen.
• Složitost instalace: Pro připojení měděných trubek je nutné pájení pomocí speciálního zařízení.
• Odolnost proti korozi: Za určitých podmínek může měď oxidovat.

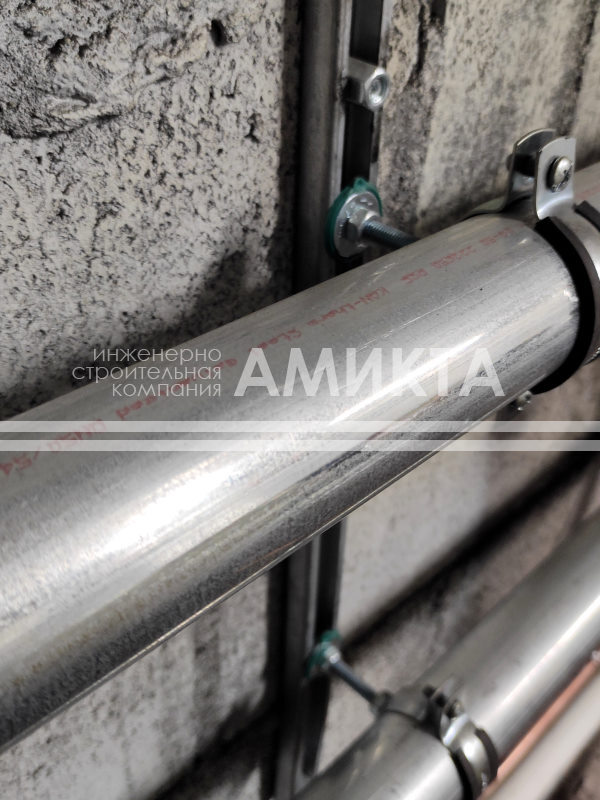

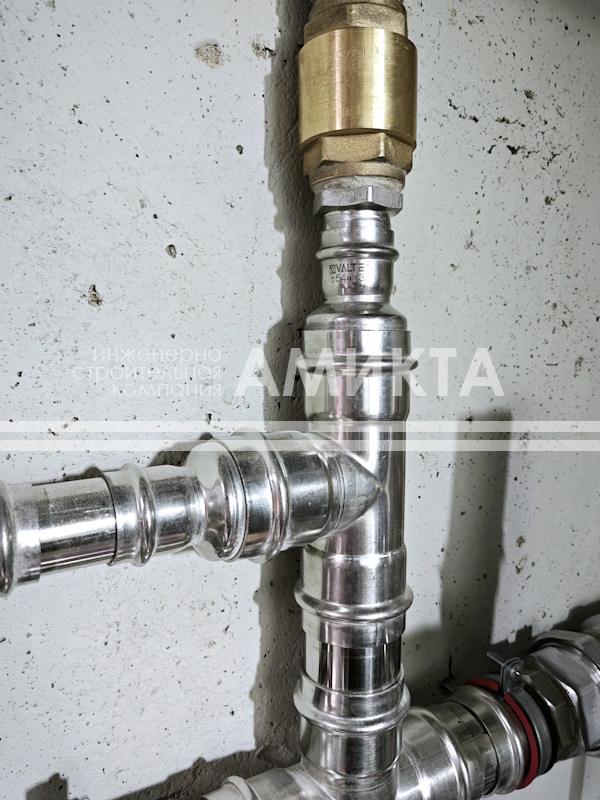

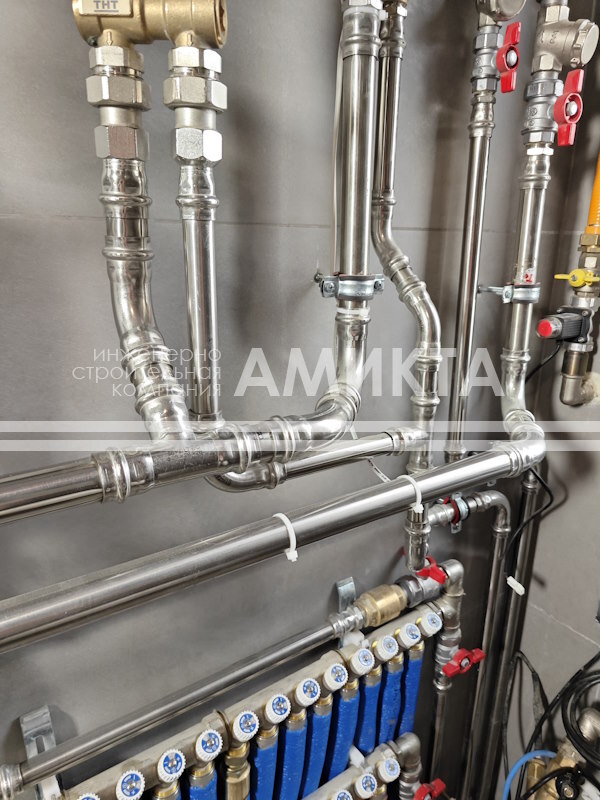

Trubky z nerezové oceli

• Síla: Ocelové trubky vydrží vysoký tlak a mechanické zatížení.
• Odolnost proti korozi: Nerezová ocel nerezaví ani při stálém kontaktu s vodou.
• Trvanlivost: životnost takových trubek může přesáhnout 50 let.

• Vysoká cena: Jsou dražší než polypropylenové trubky.
• Složitost instalace: Pro spojování ocelových trubek jsou zapotřebí svařovací nebo závitové spoje.

Proč jsou polypropylenové trubky vyztužené hliníkem tou nejlepší volbou?

Polypropylenové trubky s hliníkovou výztuží jsou optimální volbou pro potrubní kotle v soukromých domech. Pojďme se blíže podívat na jejich výhody:

Trvanlivost a spolehlivost
Polypropylenové trubky s hliníkovou výztuhou jsou určeny pro dlouhodobé používání. Nepodléhají korozi a jejich vnitřní povrch zůstává hladký po celou dobu životnosti, což zabraňuje tvorbě usazenin a snižuje hydraulický odpor systému.

Minimální lineární roztažnost
Vyztužení hliníkem výrazně snižuje tepelnou roztažnost trubek. To je důležité zejména u topných systémů, kde může kolísat teplota chladicí kapaliny. Díky tomu si trubky zachovávají svůj tvar i při výrazných změnách teplot.

Soulad s normami GOST a SNiP
Polypropylenové trubky s hliníkovou výztuží splňují všechny požadavky GOST a SNiP, což zaručuje jejich bezpečnost a spolehlivost. Lze je použít v systémech s provozními tlaky do 10 bar a teplotami do 95 °C.

Lehká instalace
Instalace polypropylenových trubek nevyžaduje speciální dovednosti ani drahé vybavení. Trubky se spojují pájením, které zajišťuje těsnost a pevnost spojů.

Polypropylenové trubky s hliníkovou výztuží jsou optimální volbou pro potrubní kotle v soukromých domech.

Polypropylenové trubky s hliníkovou výztuhou: technické detaily

Polypropylenové trubky s hliníkovou výztuhou jsou moderním řešením kotlového potrubí, které kombinuje lehkost plastu a pevnost kovu.

• Vnitřní vrstva: polypropylen, který je v kontaktu s chladicí kapalinou. Je odolný proti korozi a má hladký povrch, který zabraňuje tvorbě usazenin.
• Výztužná vrstva: hliníková fólie, která dodává potrubí dodatečnou pevnost a snižuje tepelnou roztažnost. Hliník může být umístěn uprostřed trubky nebo blíže k vnějšímu povrchu.
• Vnější vrstva: polypropylen, který chrání hliník před mechanickým poškozením a vlivy prostředí.

• Minimální tepelná roztažnost: Koeficient lineární roztažnosti vyztužených trubek je 4-5krát nižší než u běžných polypropylenových trubek. To je důležité zejména u topných systémů, kde může teplota chladicí kapaliny výrazně kolísat.
• Síla: Hliníková vrstva zvyšuje mechanickou pevnost trubky, díky čemuž je odolná vůči tlaku a mechanickému zatížení.
• Kyslíková bariéra: hliník zabraňuje pronikání kyslíku do chladicí kapaliny, což snižuje riziko koroze kovových prvků systému (například výměníků tepla kotlů).
• Trvanlivost: životnost takového potrubí při dodržení provozních podmínek přesahuje 50 let.

• Provozní teplota: až 95 °C (krátkodobě až 110 °C).
• Pracovní tlak: do 10 bar (v závislosti na označení potrubí).
• Průměr trubky: od 16 do 110 mm (nejoblíbenější velikosti pro soukromé domy jsou 20, 25 a 32 mm).
• Tloušťka stěny: od 2,7 do 18,4 mm (v závislosti na průměru a označení).

• PP-R: označuje typ polypropylenu (náhodný kopolymer). Jedná se o nejběžnější materiál pro topné a vodovodní potrubí.
• AL: označuje přítomnost výztužné vrstvy hliníku.
• PN: jmenovitý tlak, kterému potrubí vydrží při teplotě 20 °C po dobu 50 let. Například PN20 znamená, že potrubí je dimenzováno na tlak 20 barů.
• Průměr a tloušťka stěny: například 20×2.8 znamená, že vnější průměr trubky je 20 mm a tloušťka stěny je 2.8 mm.
• Standardy: Trubky mohou být označeny jako vyhovující GOST R 52134-2003 nebo jiným mezinárodním normám (například DIN 8077/8078).

• GOST R 52134-2003: „Tlakové trubky z termoplastů a jejich spojovací díly pro vodovodní a topné systémy. Všeobecné technické podmínky“.
• SNiP 2.04.01-85: „Vnitřní zásobování vodou a kanalizace budov“.
• SNiP 41-01-2003: “Vytápění, větrání a klimatizace”.

• Čištění hliníkové vrstvy: Před pájením je nutné odstranit hliníkovou vrstvu na ploše, která bude napojena na tvarovku. Tím je zajištěno bezpečné připojení.
• Kontrola připojení: Po instalaci musí být systém testován pod tlakem převyšujícím pracovní tlak, aby byla zajištěna těsnost spojů.

Faktory při výběru potrubí pro potrubí kotle

Při výběru potrubí pro potrubí kotle je důležité zvážit několik faktorů:

Teplota a tlak chladicí kapaliny
Potrubí musí odolat maximální teplotě a tlaku, které se vyskytují v topném systému. Například pro kotle s teplotou chladicí kapaliny do 95 °C se nejlépe hodí polypropylenové trubky s hliníkovou výztuží.

Rozpočet
Náklady na trubky se mohou lišit v závislosti na materiálu. Polypropylenové trubky jsou levnější než měděné a ocelové trubky, což z nich dělá dostupnější variantu pro soukromé domy.

Trvanlivost
Životnost trubek je důležitým faktorem, který ovlivňuje výběr. Polypropylenové trubky s hliníkovou výztuží slouží více než 50 let, což z nich činí ekonomicky výhodné řešení.

Chyby při instalaci potrubí kotle

I ty nejkvalitnější trubky mohou selhat, pokud jsou instalovány nesprávně. Podívejme se na nejčastější chyby při instalaci kotlového potrubí a jak se jim vyvarovat.

Špatná volba průměru potrubí
Průměr potrubí musí odpovídat hydraulickým výpočtům systému. Pokud jsou trubky příliš úzké, povede to ke zvýšení tlaku a snížení účinnosti systému. Pokud jsou příliš široké, vede to ke zbytečným nákladům a neodůvodněnému nárůstu objemu chladicí kapaliny a vysokým nárokům na výkon čerpadla v systému.
řešení: Před instalací nezapomeňte provést výpočty nebo to svěřit odborníkům. Jako specialisté s mnohaletými zkušenostmi bereme vždy v úvahu všechny systémové parametry, abychom vybrali optimální průměr potrubí.

Porušení technologie pájení polypropylenových trubek
Pájení polypropylenových trubek vyžaduje přísné dodržování technologie. Nedostatečné zahřátí vede k nespolehlivému spojení a přehřátí vede k deformaci potrubí nebo zablokování vnitřní části.
řešení: Používejte profesionální pájecí zařízení a dodržujte doporučené časové intervaly. Používáme pouze kvalitní svařovací stroje, které zajišťují rovnoměrný ohřev a pevné spojení.

Ignorování hydraulických výpočtů
Bez řádných hydraulických výpočtů může systém fungovat neefektivně: na některých místech bude nedostatečný tlak a na jiných přebytek. To vede k přetěžování kotle a zvýšeným nákladům na vytápění.
řešení: Hydraulické výpočty jsou základem pro návrh systému. Vždy vyvíjíme podrobná schémata potrubí, abychom minimalizovali počet rohových spojů a zajistili rovnoměrnou distribuci chladicí kapaliny.

Nedostatečné utěsnění spojů
Špatné připojení může vést k únikům chladicí kapaliny, což nejen snižuje účinnost systému, ale také vytváří riziko poškození povrchové úpravy a majetku v domě.
řešení: Každé spojení musí být pečlivě zkontrolováno na těsnost. Systém testujeme při tlacích vyšších, než je provozní tlak, abychom se ujistili, že nedochází k únikům.
