Polypropylenové trubky: druhy a účel vnitřního průměru, tabulky značení

Článek pojednává o různých typech polypropylenových trubek a jejich vnitřních průměrech. Dozvíte se, jak vybrat vhodný průměr pro vaše potřeby, a také tabulky značení. Pokud plánujete instalaci polypropylenových trubek, tento článek je pro vás!

9 min 1.7 tis. Publikováno 04.01.2022

Polypropylenové trubky mají širokou škálu účelů a dobrou pověst. Plastové trubky se liší velikostí, odolností vůči změnám tlaku a teplotám. Při instalaci systémů musíte správně vypočítat úroveň zatížení povrchu potrubí. Pro vlastní instalaci existuje řada nástrojů pro instalaci různých systémů. Pro výběr vhodného modelu můžete použít tabulky uvedené v článku.

Druhy polypropylenových trubek a jejich účel

Polypropylenové trubky se používají v několika oblastech:

• používají se ke stavbě kanalizací;
• vyrovnat se s přepravou škodlivých látek;
• díky své lehkosti jsou vhodné pro použití ve ventilačních systémech;
• instalovány pro zásobování vodou.

Polypropylenové trubky jsou vyrobeny z odolných materiálů, takže jejich životnost dosahuje 50 let.

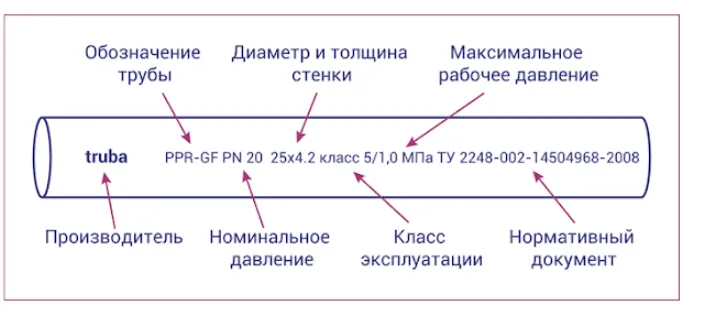

Značení polypropylenových trubek

Označení polypropylenových trubek umožňuje správně určit rozsah použití. Zobrazuje technické specifikace. Je prezentován ve formě malého seznamu.

Typicky je datová sekvence následující:

1. Logo výrobce. Je lepší nekupovat trubky, na kterých chybí.
2. Název potrubí.
3. Materiály. Zde je několik příkladů označeno zkratkou:

• Polypropylen – PP;
• Hliník – AL;
• Sklolaminát – GF;
• Kompozitní materiály – PPR;

Posloupnost materiálů, jsou od sebe odděleny šikmou čarou.

1. Poměr velikosti.
2. Vnější průměr trubky a tloušťka stěny.
3. Tlaková třída – PN10 nebo více.
4. Pracovní tlak uvedený v SDR.
5. Provozní třída.
6. GOST a normy.

Tlakem

Pohyb v potrubí vytváří tlak, kterému musí potrubí samotné odolávat. Existují čtyři kategorie kvality:

• PN10, jehož pracovní tlak je 10 Bar a maximální teplota je +45°C. Nejjednodušší potrubí, které se používá pro systémy zásobování studenou vodou (CWS) s nízkým tlakem.
• PN16 odolá tlaku až 15 Bar a teplotám až 60°C. Takové potrubí se používá pro zásobování studenou vodou nejen v běžných budovách, ale také v bytových domech.
• PN20 jsou vyztužené trubky malé tloušťky. Odolávají teplotám až 75°C a tlaku až 20 Bar. Obvykle se tato možnost používá pro systémy zásobování teplou vodou.
• PN25 jsou nejpevnější vyztužené trubky se silnou stěnou. Odolává teplotám do +95°C a tlaku do 25 Bar. Používá se pro zásobování teplou vodou v bytových domech.

Podle složení surovin

Důležité je také označování polypropylenových trubek podle složení surovin. Znáte-li složení surovin, můžete určit rozsah použití potrubí. Existuje několik typů dílů:

• RRV – Používá se k instalaci vyhřívaných podlah. Obsahuje mikromolekuly;

• PP – díky své molekulární struktuře je vhodný pro instalaci ventilačních systémů;

• PPRC/PPR – používá se při instalaci kanalizačních systémů, částečně sestávající z krystalického statistického kopolymeru;

• RPH – Mají velký průměr, dobře se hodí pro průmyslová zařízení. Obsahují zpomalovač hoření, nukleátor a antistatické činidlo;

Podle značky produktu

K nákupu doporučujeme produkty od několika společností:

• FV-PLAST je česká společnost zabývající se výrobou trubek pro instalatérské práce. Vyrábí mnoho modelů různých průměrů, většina z nich má hliníkové vložky.
• Banninger vyrábí drahé a vysoce kvalitní produkty.
• PRO AQUA – společnost vyrábí trubky za přijatelnou cenu. To nemá velký vliv na kvalitu, protože všechny produkty splňují mezinárodní normy.
• Vavin Ekoplastik – jejich plastové trubky FIBER jsou poměrně odolné a odolné proti rozbití. Společnost světové úrovně zaručuje stabilní ceny a vysokou kvalitu.

Samozřejmě to nejsou všechny značky; výrobce by měl být vybírán podle kvality a ceny produktu. Recenze a dodržování GOST vám pomohou odlišit dobrou společnost od hacků.

Co určuje průměr polypropylenové trubky?

Čím větší je průměr trubky, tím lépe se vyrovná se zatížením. Aby nedošlo k chybě, můžete provést speciální výpočet. Chcete-li to provést, vezměte v určité sekci nejmenší možný průměr a nahraďte jej provozním tlakem a teplotou. Poté se můžete zaměřit na typ potrubí a materiály.

Pravidla a GOST říkají, že pro různé místnosti musíte použít své vlastní normy. Takže například u budov, kde bude hodně lidí, by měl být vnitřní průměr vyšší než 40 mm, i když často je toto číslo vyšší. V individuální výstavbě nejsou normy tak přísné – 20-30 mm. Potrubí tohoto průměru obvykle snadno prochází vodou a nečiní žádné problémy.

Tabulka průměrů polypropylenových trubek

Pro pohodlí můžete použít tabulku vnitřních průměrů polypropylenových trubek:

Vnitřní průměr/tloušťka stěny

Vnitřní průměr/tloušťka stěny

Vnitřní průměr/tloušťka stěny

V závislosti na množství přepravovaných látek se pořizuje potrubí požadovaného průměru. Pro malé projekty bude dostačující úsek 1.6-11 cm.

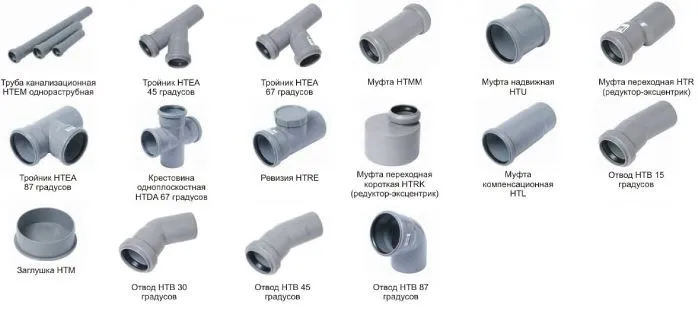

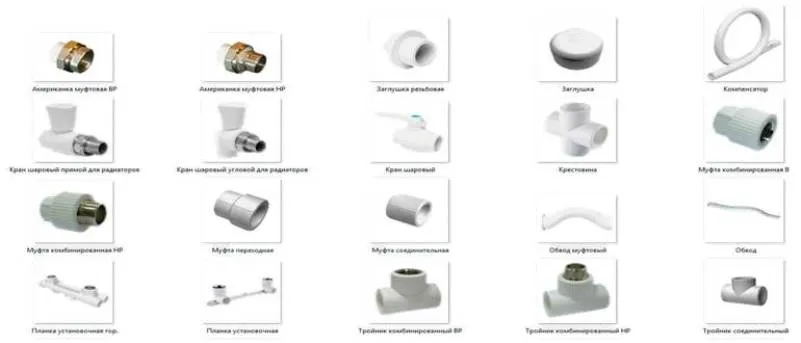

Sekce polypropylenových tvarovek

Tvarovky jsou části, které spojují trubky k sobě. Jejich tvary jsou dosti rozmanité a umožňují téměř libovolné natočení či naklonění v topném okruhu.

Dělí se na dva typy:

První jsou připojeny k vodovodnímu potrubí pomocí difuzního svařování, druhé jsou šroubovány.

Příkladů tvarovek je na trhu poměrně hodně v závislosti na provozních podmínkách, průměr tvarovek může být minimálně 20 nebo 50 mm. Podívejme se, které tvarovky se nejlépe používají v různých provedeních.

Pro vytápění a zásobování vodou

Voda je obvykle přiváděna do domu buď pod zemí, nebo nahoře. Pro takovou práci jsou vhodné průměry polypropylenových trubek od 16 do 75 mm. Pokud se instalace provádí uvnitř domu, pak je nejlepší použít díly s vnitřním průměrem 12-32 mm. Pro systém zásobování studenou vodou se doporučuje zakoupit armatury 2-4 cm.

Pokud jsou v koupelně nebo topení instalovány armatury pro systémy zásobování teplou vodou, použijte průměr polypropylenových trubek od 0.2 do 1 cm Je třeba si uvědomit, že teplota vody v takovém systému stoupá na 100 stupňů. To naznačuje, že stojí za to koupit zesílené a tepelně odolné modely. V opačném případě hrozí nebezpečí poruchy brzy po instalaci.

Pro kanalizaci

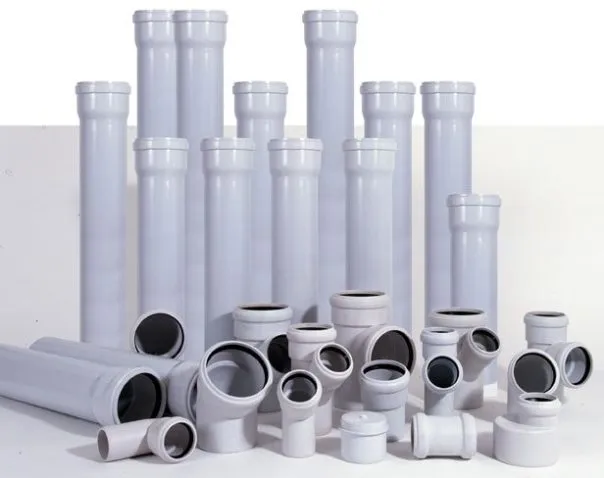

Polypropylenové tvarovky jsou vhodné pro kanalizaci, protože jsou odolné a odolné. Podívejme se na design soukromých domů.

Pro vnější parametry jsou vhodné trubky o průměru 32-75 mm a pro vnitřní parametry 100-110 mm. U průmyslových budov je třeba instalovat armatury nad 110 mm. Je obtížné uvést přesnější rozměry, vše závisí na požadovaném výkonu.

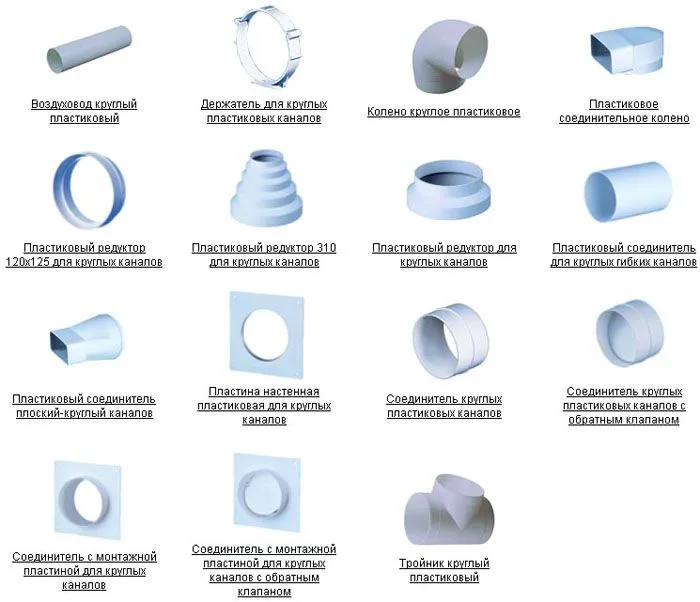

Pro ventilaci

Rovněž je vhodné vyrobit ventilační systém celý z polypropylenových materiálů.

Standardní obvod průřezu je 10-30 cm Alternativně lze použít kovové trubky, které jsou však těžší a produkují více hluku.

Jak vybrat správnou velikost polypropylenového kování pro vaši domácí řadu

Výběr prvků pro vaši domácí dálnici není obtížný, pokud správně čtete značení. Potřebné vlastnosti produktu jsou popsány dostatečně podrobně, většina pojmů je vysvětlena výše. Vše, co musíte udělat, je vybrat modely, které jsou vzájemně kompatibilní.

Dodávka větrání v bytě: proč je potřeba a který z nich je lepší instalovat?

Nejlepší možností by bylo jít do instalatérského obchodu a podívat se na produkty od jednoho výrobce. Pokud tak učiníte, sníží se riziko nekompatibility. Navíc si tam můžete produkt osahat, a to je zase dobrý způsob, jak ověřit kompatibilitu. Chcete-li to provést, stačí vložit okraj jednoho produktu do druhého. Pokud to těsně přiléhá, ​​pak k sobě modely pasují.

Doporučení pro výběr polypropylenových trubek nebo jak vybrat správnou velikost

Při výběru velikosti potrubí nám pomohou speciální výpočty, pro které potřebujeme znát rychlost proudění pracovního média a rychlost jeho pohybu. Existuje několik obecných schémat, pomocí kterých můžete vybrat správný průměr. Pro uspořádání kanalizačního systému je například vhodná následující tabulka:

Teplotu lze vypočítat pomocí této tabulky:

Měli byste s ním být opatrní, protože průnik vařící vody znamená nejen prasknutí potrubí, ale také možná zranění. Pokud máte malé zkušenosti s nákupem polypropylenových trubek, je lepší použít následující metody:

1. Najděte vhodné GOST, které obsahují podrobné požadavky na instalaci.
2. Použijte kalkulačku. Online kalkulačky nejsou vždy schopny zohlednit všechny nuance kvůli své jednoduchosti. Pro tento druh práce existují společnosti, které vám pomohou s výběrem.
3. Kontaktujte odborníka ve specializované prodejně. Mohou tam být lidé, kteří mají znalosti o dimenzování potrubí. Pokud ve vaší lokalitě takové obchody nejsou a vše je objednáno online, můžete se pokusit objasnit všechny otázky prostřednictvím internetu s kvalifikovanými specialisty.

Nástroje pro instalaci potrubí

Při instalaci potrubí nám pomůže několik nástrojů, jmenovitě:

• lepicí pistole;
• svařovací stroj;
• řezačka trubek;
• svlékání.

Podívejme se na každou z nich v pořadí.

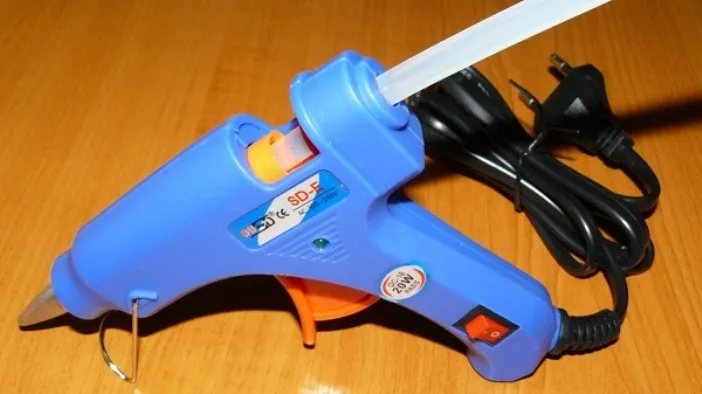

Lepicí pistole urychlují práci. S jejich pomocí spojujete hrdlové spoje, spojky a další díly. Proces tuhnutí trvá 2-3 minuty. Před zahájením práce je třeba vyčistit povrch potrubí od nečistot a mastnoty.

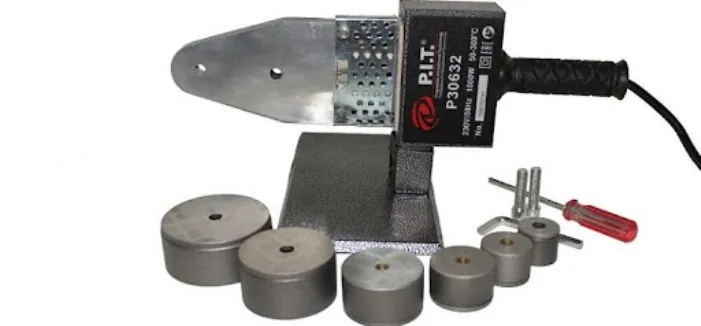

Svařovací stroje jsou ruční a mechanické. První jmenované jsou vhodnější pro spojování velkých stoupaček. Skládají se z nosného rámu, přístrojového bloku a hydraulického vedení. Ty druhé se častěji používají v každodenním životě. Aby bylo možné spojit dvě trubky navzájem, musíte umístit spojovací část na/do teflonové trysky.

Pro správné spolehlivé spojení trubek je nutné vzít v úvahu teplotu a dobu svařování PP.

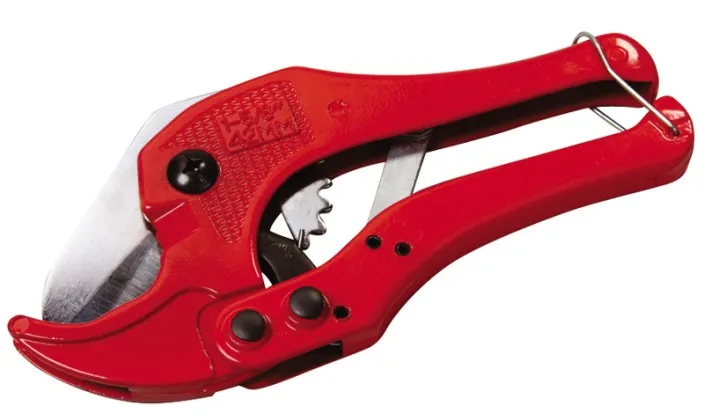

Řezačky trubek se dodávají ve válečkových, nůžkových a elektrických typech. Při nákupu se musíte podívat na maximální povolenou velikost potrubí. Na některých zařízeních jsou díly řezány výhradně v pravém úhlu, obvykle to výrobce uvádí v dokumentaci. Pro práci s trubkami o velkém průměru se doporučuje používat gilotinové nůžky.

Odizolování pomůže prodloužit životnost potrubí s jeho pomocí, odstraní se škodlivé prvky a demontuje se fólie na hliníkové vrstvě. Existují ruční odizolovače a speciální nástavce na vrtačky. Samočištění potrubí se doporučuje pro malé množství prací. Pokud potřebujete rychle vyčistit velké množství prvků, je lepší použít vrtačku.

Pamatujte, že při práci s nářadím je důležité dodržovat bezpečnostní opatření.

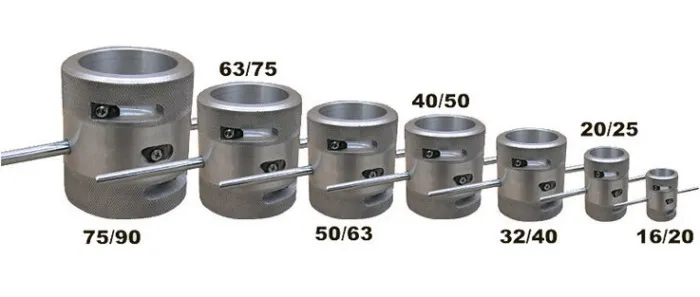

Pro vnější broušení se používá spojka s noži a průměry otvorů na různých stranách se mohou lišit. Pro vnitřní čištění slouží trimry – nože umístěné na vnitřním konci nástroje.

Jaký je vnitřní průměr polypropylenové trubky 32?

Vnitřní průměr 32 polypropylenové trubky se může lišit v závislosti na jejím typu a standardu, takže je nutné znát konkrétní typ trubky pro určení jejího vnitřního průměru.

Specifikace polypropylenových trubek obvykle udává vnější průměr a tloušťku stěny. Vnitřní průměr lze určit odečtením dvojnásobku tloušťky stěny trubky od jejího vnějšího průměru.

Pokud má například trubka vnější průměr 32 mm a tloušťku stěny 3 mm, lze vnitřní průměr vypočítat následovně:

Vnitřní průměr = vnější průměr – (tloušťka stěny × 2)
Vnitřní průměr = 32 mm – (3 mm × 2)
Vnitřní průměr = 26mm

Vnitřní průměr 32 polypropylenové trubky s tloušťkou stěny 3 mm je tedy 26 mm.
