Návod na montáž gabionů. Návod na sestavení pletených gabionů.

Utkat gabiony vlastníma rukama je pro neprofesionála docela náročný úkol, protože. stříhání se musí provádět od určité hrany, k sešívání stran se používá šňůrový drát, nesmí se zapomínat na přepážky atp. Proto doporučujeme použít tovární návrhy pro pokládku gabionů sami.

Podrobné pokyny pro gabiony zahrnují:

• výkop zeminy pod polštářem o tloušťce 20-30 cm,
• instalace pískového drceného kamenného polštáře (základna) s vrstvou geotextilie,
• montáž gabionových konstrukcí, jejich instalace a plnění suťovými kameny,
• položení geotextilie podél zadní stěny gabionů,
• odvodňovací systém (volitelné),
• zásyp pískem a zeminou (volitelné).

Hlavní etapy prací při výstavbě gabionů

Další podrobnosti o instalaci gabionů:

1. Příprava základny. Gabion vyžaduje základ, jako každá jiná konstrukce. K tomu se vytvoří pískem rozdrcený kamenný polštář s vrstvou geotextilie. Zpravidla 20-30 cm (drcený kámen a písek 10-15 cm každý). Drť se používá z odolných hornin (štěrk, žula), malé frakce 5-20, 20-40. Polštář je tvořen hutněním vrstvy po vrstvě pomocí vibračního pěchu.

2. Dále začíná montáž košů. Gabiony jsou dodávány v demontu. Nejprve je třeba sestavit konstrukci svázáním všech stran drátem, s výjimkou víka. Drát pro gabiony je rovněž pozinkovaný o tloušťce 2,2 mm. Nezapomeňte na membrány (vnitřní můstky gabionu), které rozdělují gabion na sekce a poskytují dodatečnou pevnost. Také je třeba je nainstalovat a „přišít“ drátem. Množství drátu se vypočítá jako procento hmotnosti samotné konstrukce – asi 7%. Zjednodušeně řečeno, na 1 malý gabion se spotřebuje přibližně 1 kg drátu. Krabice je svázána drátem pomocí kleští po celé délce strany, pevně spojující strany k sobě.

3. Dále se gabiony přesunou na místo instalace a umístí do první řady. Skříňové gabiony se montují pomocí deskového bednění pro dosažení správné geometrie.

4. Uspořádání začíná vyplněním gabionů do 1/3. Poté se nainstalují drátěné vázací pásky, aby se stěny spojily a zabránilo se změně tvaru gabionu. Ve 2/3 se provede stejná operace. Poslední gabion nebo jeho poslední sekce ponechte prázdný, aby na něj bylo možné připevnit další instalované gabiony.Všechny gabiony jsou vzájemně propojeny. K plnění se používá suťový kámen.

5. Kvalita montáže ovlivní koeficient smrštění konstrukce v budoucnu, kdy se gabion začne „smršťovat“. Proto se suť pokládá ručně a snaží se vybrat rozměry co nejvíce, jako puzzle. A v tomto případě se montáž gabionu vlastníma rukama nemusí zdát jako nejjednodušší úkol.

Na velkých objektech je možné použít korečkové zařízení, ale pokládku vždy doprovází odborná vrstva.

Poměr objemové hmotnosti k hustotě uložení suťového kamene je 1,45 (koeficient spotřeby). To znamená, že na položení 1,45 m3 konstrukce se spotřebuje 1 m3 materiálu dovezeného na stavbu. Nebo, řečeno jazykem regulační dokumentace, hmotnost 1 m3 hotové stavby by měla být 1.8 tuny kamenného materiálu. Pokládací dovednosti takové hustoty vyžadují vysokou kvalifikaci.

Frakce suti nesmí být menší než velikost buněk gabionů (8*10 mm). Používají se frakce 70-120, 100-250, 120-300.

Požadavky jsou uvedeny v regulační dokumentaci a v příslušném článku. Stručně: materiál musí být pevný při zatížení, odolný vůči mrazu a vodě a mít stálý tvar.

6. Na konci řady jsou potahy přišity.

Nejprve udělají nižší vrstvu, pak jdou výš a výš, v závislosti na počtu řad.

7. V případě potřeby se podél zadní stěny zhotoví drenážní potrubí a vyvede se gabionem k odvedení vody (pokud jde o odvodnění z pozemku nebo svahu). Drenážní systém lze protáhnout gabionem, pokud se jedná o opěrnou zeď na břehu řeky, příkopu nebo potoka.

Potrubí lze protáhnout pouze do prázdného gabionu. K tomu je možné síť trochu oříznout, pokud je průměr trubky větší než průměr buňky. Trubka musí odolat tlaku hmotnosti gabionu, proto se jako zapuštěná trubka používá kov nebo azbest. Pokud je potenciální zatížení potrubí velké, je chráněno dalšími „vazníky“ – tkanými síťovými můstky.

8. Zadní stěna gabionové stěny je vždy chráněna geotextilií, aby nedocházelo k infiltraci částic zeminy do těla gabionu.

9. Zásyp stěny se zasype filtrační zeminou (pískem).

10. Poslední fází je demontáž bednění. Nezapomeňte zkontrolovat, zda jsou všechny boxy připojeny.

V závislosti na účelu konstrukce jsou gabiony navrženy v jedné nebo více řadách jak na šířku, tak na výšku. U soukromých budov často není mnoho úrovní. Při břehové ochraně vodních ploch a roklí může být výška gabionové stěny několik metrů. Pro stabilitu konstrukce je nejširší vrstva dole. S rostoucí výškou se zmenšuje šířka vrstvy. A nahoře bude nejužší vrstva široká 0,5 nebo 1 m. Princip tzv. pyramidy. Odtud náklady na stavbu – čím více metrů krychlových v gabionech, tím dražší. Šířka a výška se volí sadou gabionů různých velikostí.

Matrace Reno se používají pro pokládku „celoplošně“ a působí buď jako spodní vrstva konstrukce (základna), nebo jako samostatná ochranná vrstva povrchu svahu. Rozdíly v instalaci jsou absence bednění.

Gabiony lze také použít k výrobě schůdků, schodů, kuželů a hlav trubek. Chcete-li takovou instalaci gabionů provést vlastníma rukama, budete muset tvrdě pracovat, protože tvary těchto prvků způsobují potíže i profesionálním instalatérům.

Gabiony s kvalitní montáží by měly vydržet 15 a více let. Gabionové vrstvy jsou samostatnou profesí, která vyžaduje speciální dovednosti. Na strategicky důležitých místech je proto lepší obrátit se na profesionály.

Doufáme, že vám tento návod pro svépomocnou montáž gabionů pomůže.

Jak se gabiony montují a plní kamenem, aby hotové konstrukce plnily své funkce nejen v prvním roce po instalaci, ale i po celá desetiletí? V tomto článku si to ukážeme a ilustrujeme. Najdete zde také kontrolní seznam: jak zkontrolovat stavební tým nebo sebe (pokud jste se práce ujali sami) na běžné chyby při instalaci gabionů.

Účel a typy gabionů

Gabiony se široce používají ve stavebnictví, krajinářské architektuře a inženýrských projektech díky své pevnosti, odolnosti a šetrnosti k životnímu prostředí. V závislosti na úkolech a provozních podmínkách se používají dva hlavní typy gabionů: 1) svařované pletivo a 2) dvojitě kroucené pletivo.

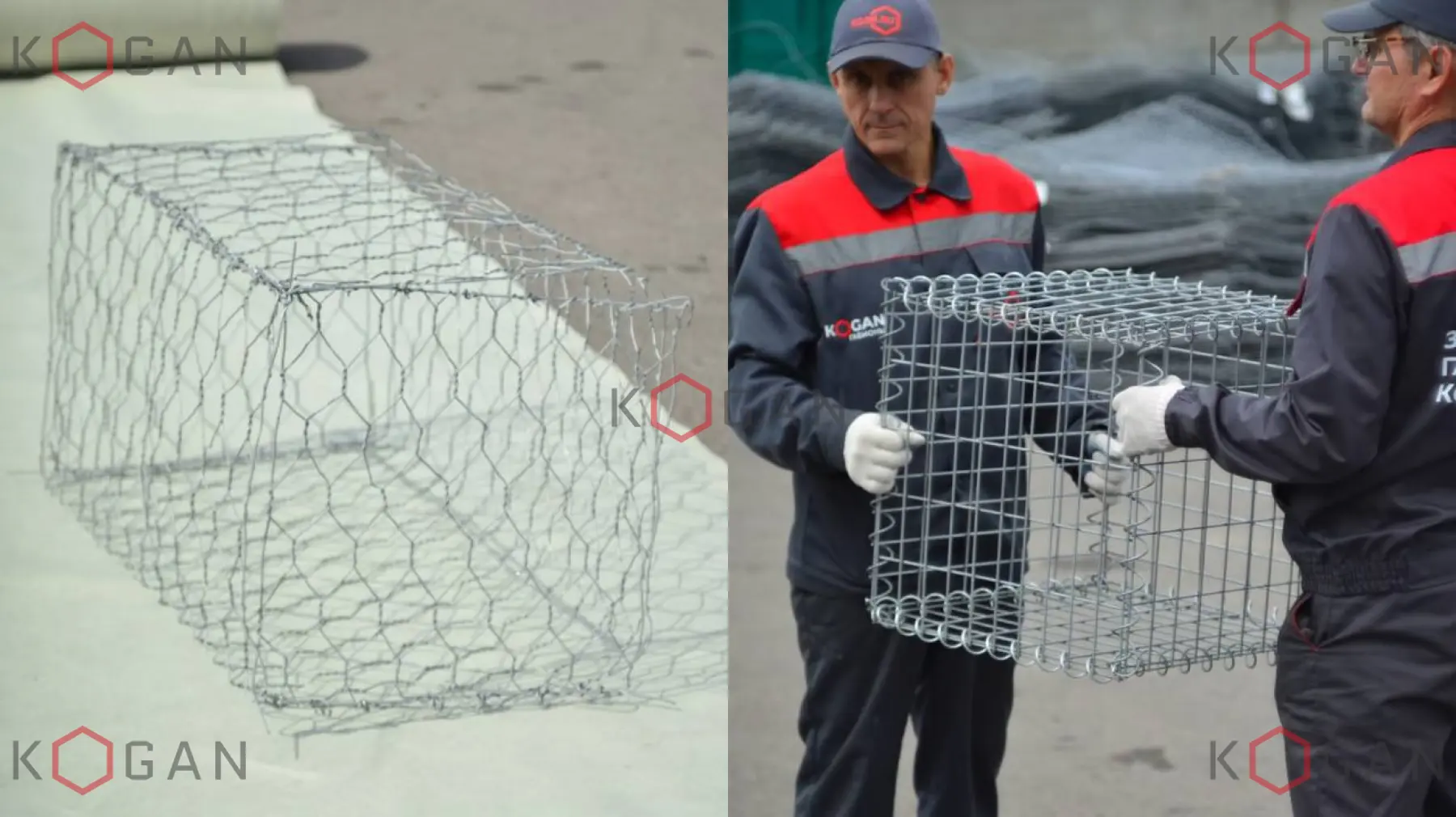

Dvojitě kroucená síťová gabion (vlevo) a svařovaná gabion (vpravo)

Svařované síťové gabiony se vyznačují tuhostí a jasnými geometrickými tvary. Často se používají k dekorativním účelům: k vytváření plotů, bariér, zahradního nábytku a prvků krajinářské architektury.

Dvojitě kroucené síťové gabiony (DTM, tkané gabiony) jsou flexibilní a odolné vůči proměnlivému zatížení. Jsou ideální pro zpevnění svahů, břehů nádrží a ochranu před bahenními toky. Tkané gabiony se dodávají ve třech typech: krabicové, matracové a válcové.

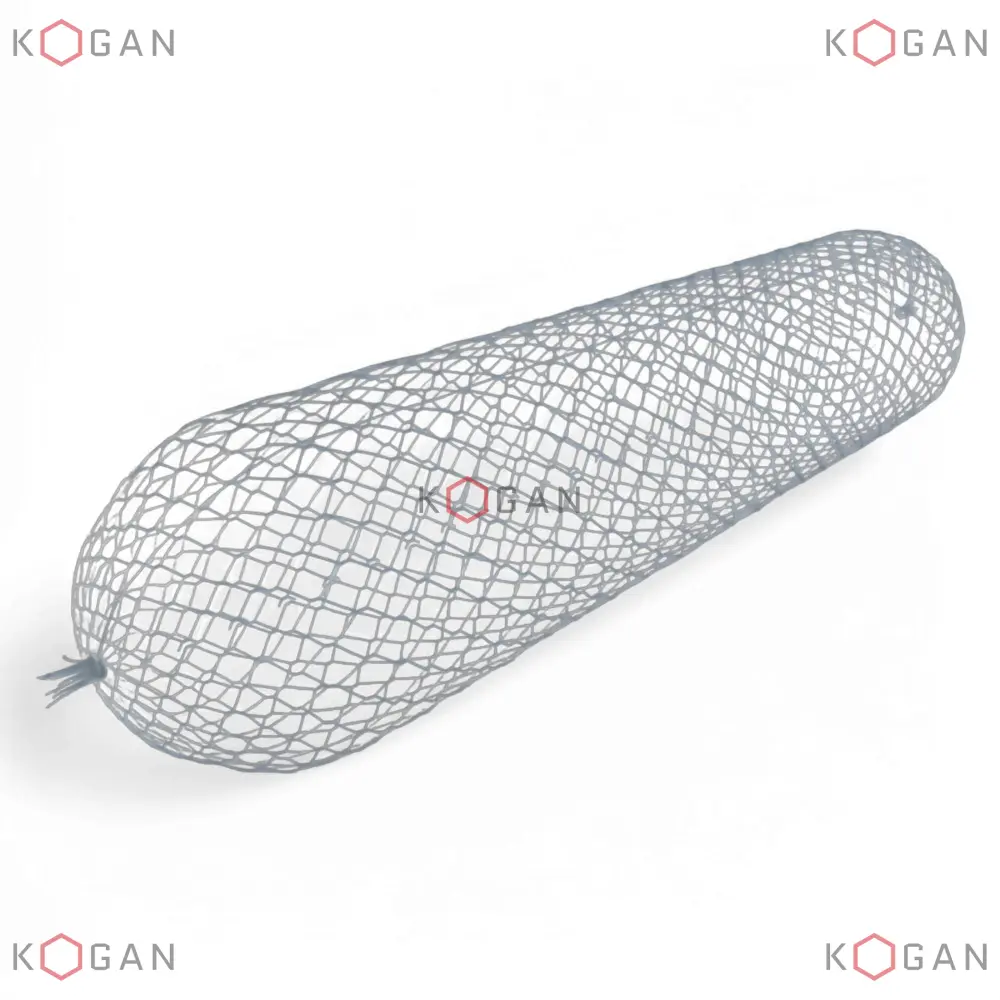

Válcové (gabionové pytle)

Používají se ke zpevnění říčního dna, vytváření podvodních základů a ochraně potrubí. Jsou nepostradatelné v případě ochrany pobřeží pravých břehů rychle tekoucích řek, kde se zpravidla tvoří podél pobřeží prohlubně jak ve struktuře dna, tak v břehovém masivu.

Matrace-matrace

Matrace Reno, plošné gabiony. Používají se k pokládce na svahy nebo jako podklad pro vyšší konstrukce.

krabicovitého tvaru

Použitelné pro stavbu opěrných zdí, zpevňování břehů a krajinářskou architekturu.

Proces výstavby a instalace s použitím každého z uvedených typů gabionů má svá specifika. Tento článek se zaměří především na instalaci tkaných krabicových gabionů.

Vlastnosti instalace v různých podmínkách

Instalace tkaných gabionů závisí na projektu, terénních vlastnostech a účelu budoucí stavby. V závislosti na úkolu lze gabiony pokládat v jedné nebo několika řadách, a to jak na šířku, tak na výšku.

Malé letní chaty obvykle vyžadují malý počet úrovní. Při zpevňování pobřeží a svahů podél silnic však může výška gabionových stěn dosáhnout 9-10 metrů nebo více. Instalaci takových konstrukcí provádějí pouze odborníci – specializované organizace.

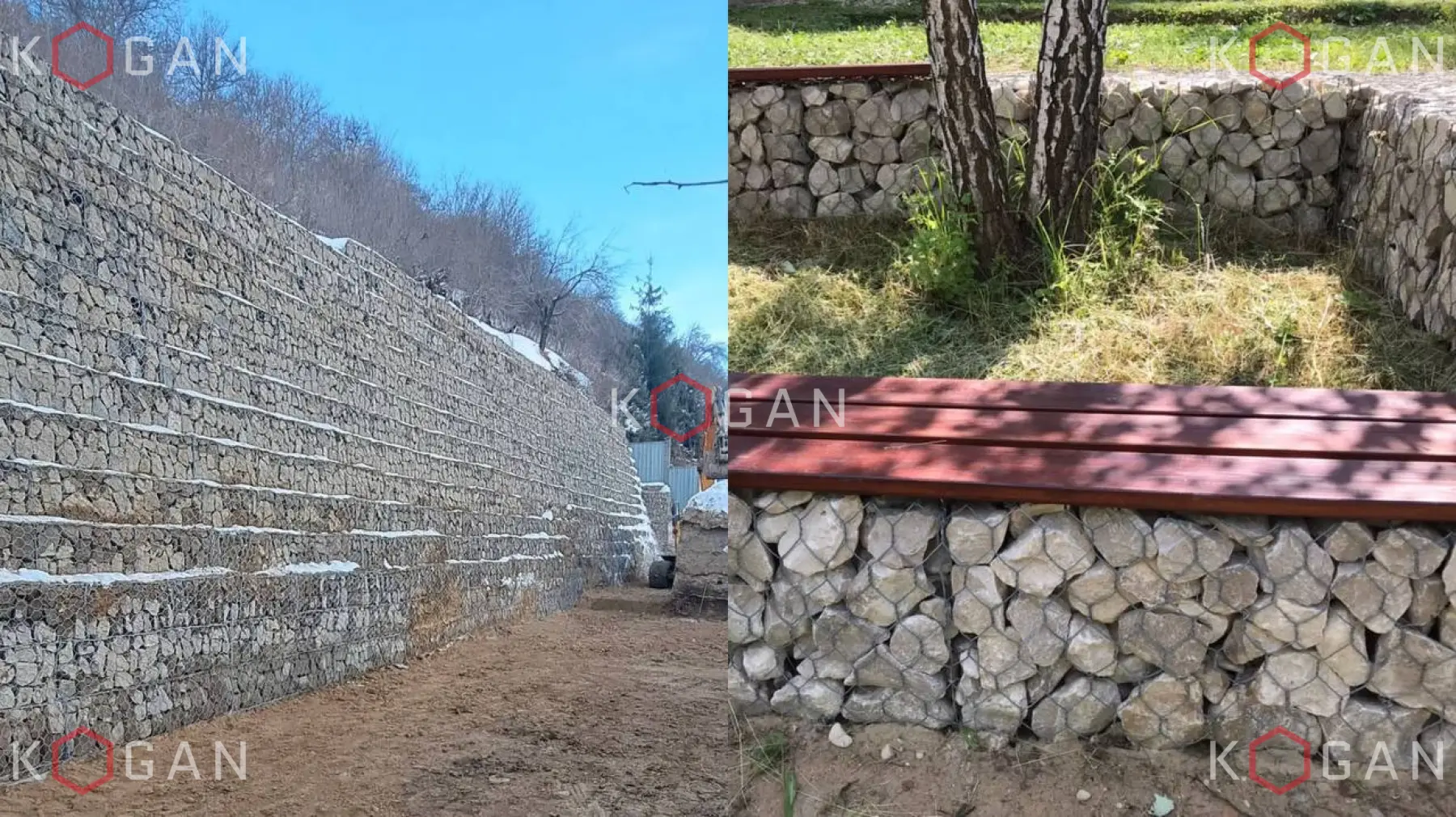

Vlevo je 6 metrů vysoká opěrná zeď v pozdně nebezpečné oblasti, instalaci provedla odborná organizace. Vpravo je zónování letní chaty gabiony, které si zákazník instaloval sám.

Gabiony typu matrace-matrace (matrace Reno) se používají pro pokládku „plošně“. Fungují buď jako podklad (spodní vrstva stěny), nebo jako ochranná vrstva pro zpevnění šikmého povrchu. Zvláštností instalace gabionů typu matrace je, že nevyžadují bednění.

Tkané gabiony také umožňují vytvářet složité prvky krajinářské architektury: schody, schody, terasy, výklenky, niky. Gabionové pletivy se používají k posílení kuželů mostů a hlavic potrubí. Taková instalace vyžaduje vysokou kvalifikaci a zkušenosti.

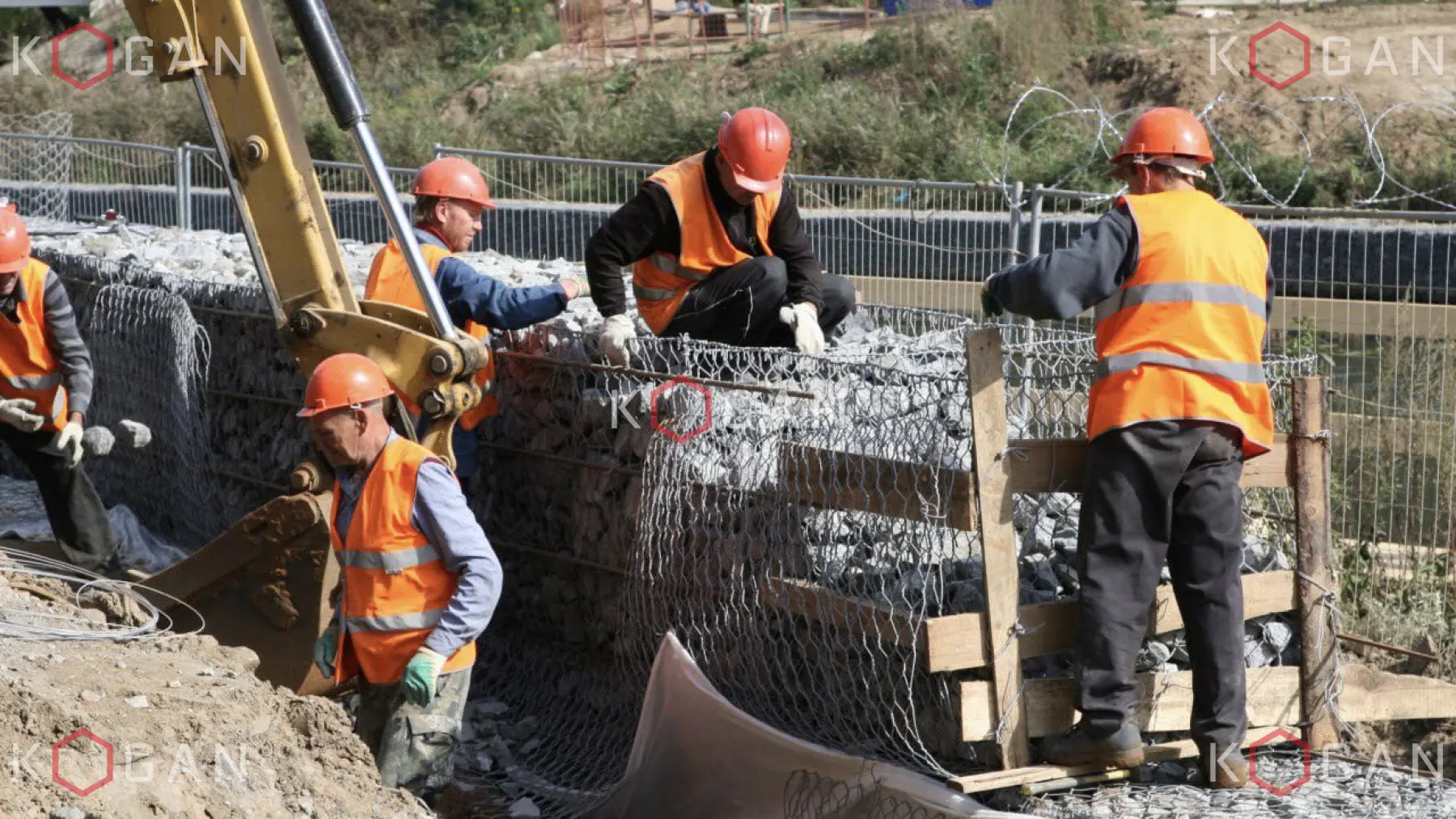

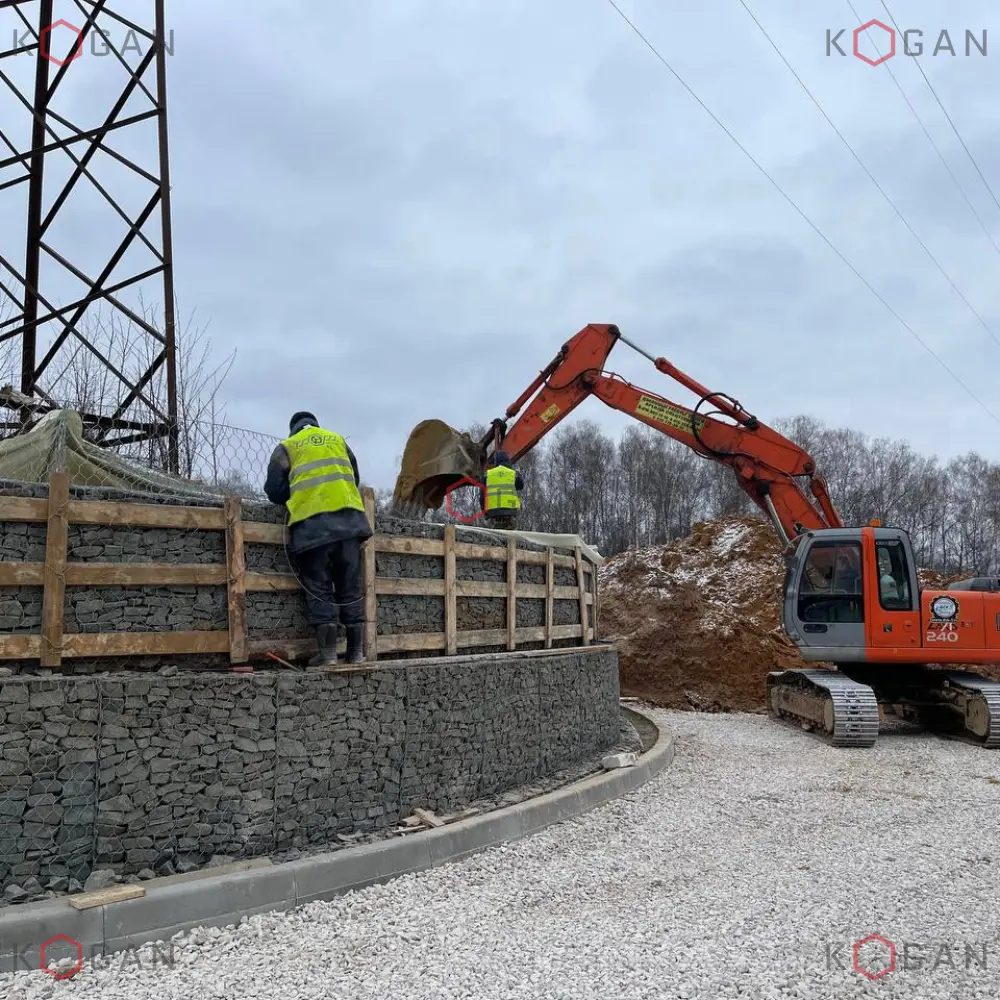

Pracovníci gabionových systémů musí často pracovat v uzavřených prostorách a u velkých a naléhavých projektů se musí dělit o staveniště a koordinovat harmonogram prací s pracovníky plynárenských služeb, specialisty na terénní úpravy a zástupci dalších organizací.

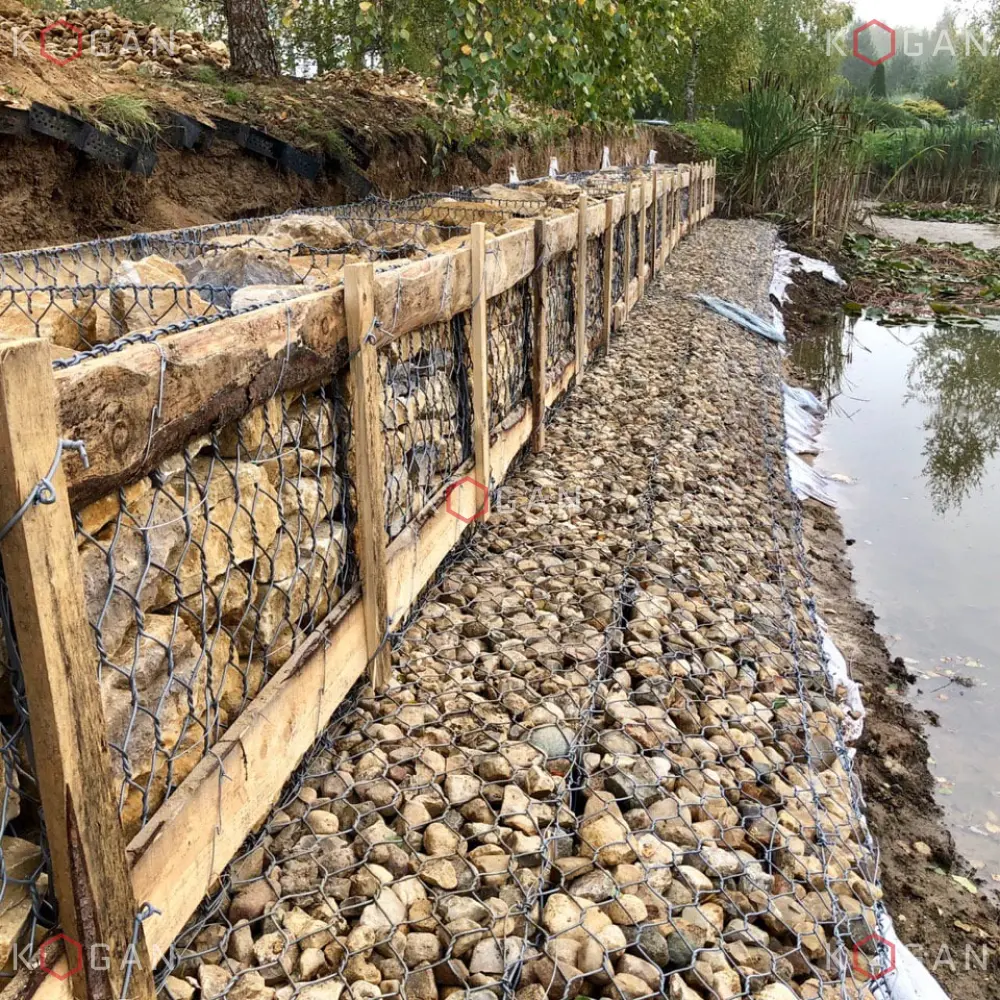

Na vodních plochách, pro ochranu břehů a bagrovací práce, lze gabiony instalovat do vody. Za tímto účelem se konstrukce montují a plní kamenem na břehu, přepravují se na místo podvodní instalace, přičemž se pro takelážní práce a upevnění matrací k sobě přímo pod vodou používá mimo jiné potápěčské vybavení.

Výstavba pobřežní ochranné linie v Novogorsku. Stavitelé gabionových konstrukcí museli sdílet staveniště s dalšími organizacemi.

Potřebné materiály a nástroje

K instalaci gabionové struktury na webu budete potřebovat:

• samotné gabionové pletivové výrobky (GMP);
• geotextilie;
• vázací drát;
• Sponky ve tvaru C (kroužky sešívačky);
• instalační nástroj.

Základní sada nástrojů potřebných na staveništi zahrnuje kleště, páčidlo, kraby a štípací kleště. Tento seznam bude dostatečný, pokud se jedná o malý a lokální objekt.

Pokud se k montáži gabionových konstrukcí používají sponky ve tvaru C, neobejdete se bez speciálních sešívaček – ručních nebo pneumatických.

Při stavbě gabionů se používá také ruční pákový naviják o nosnosti 5-10 t. Umožňuje natáhnout přední plochu gabionové stěny podél podélné osy na místech se zvýšenými požadavky na lineární parametry. Zpravidla se jedná o vícevrstvé stěny s dobře připraveným základem, zpevňující základy dálnic a železnic.

Více informací o pomocném nářadí pro výrobce gabionů naleznete v článku „Nářadí pro montáž gabionů“.

Technologie instalace krok za krokem

Na internetových zdrojích se často objevují tvrzení, že instalace gabionů z dvojitě kroucené sítě nevyžaduje speciální dovednosti a je dostupná i pro začátečníky. Navíc tyto názory často hypoteticky vyjadřují lidé, kteří nemají vlastní zkušenosti s instalací GSI. Zároveň je instalace gabionů, stejně jako jakákoli stavební technologie, regulována regulačními dokumenty: GOST, SNiP, metodickými doporučeními pro použití gabionových konstrukcí. Kde je pravda? Je možné nebo nemožné stavět z gabionů svépomocí, bez najímání profesionálů?

Ve skutečnosti by kompetentní rozhodnutí o výběru dodavatelů pro instalaci gabionů mělo být učiněno na základě úrovně odpovědnosti navrhované konstrukce. Existují totiž konstrukce, u kterých je povinná účast pouze profesionálních firem.

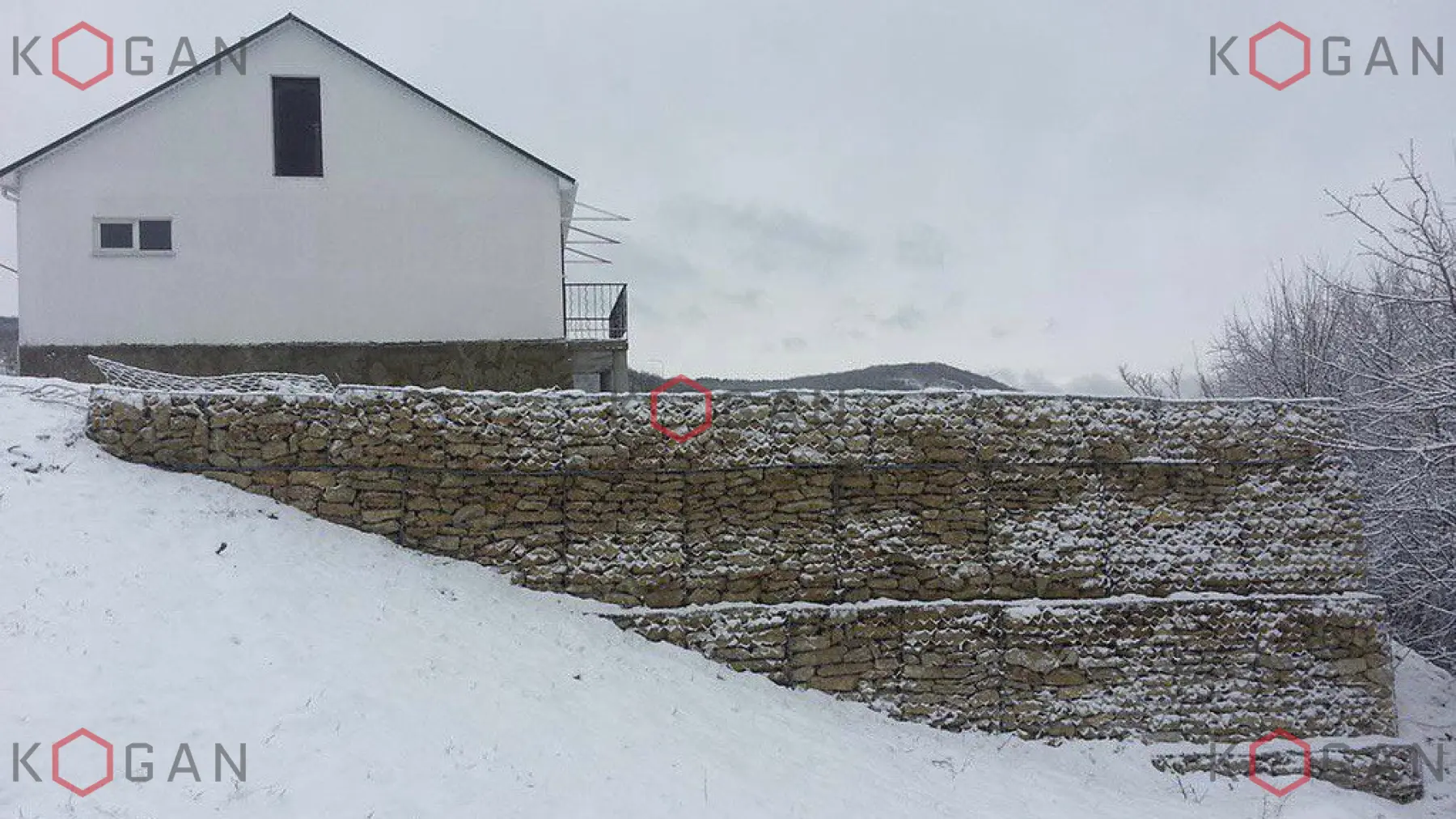

Opěrná zeď v Belgorodské oblasti. Zákazník navrhl a postavil konstrukci sám, bez zapojení odborných organizací.

Zároveň existují návrhy s dekorativní nebo vylepšovací funkcí, kdy si každý muž, spolu s dětmi nebo přáteli, může dovolit stavební výpravu na svém pozemku. Jsme připraveni poskytnout veškerou možnou pomoc při konzultacích a pokud budete dodržovat základní bezpečnostní opatření, mělo by vše fungovat! Snadno si poradíte s malou opěrnou zdí, obrubníkem a dokonce i s velkolepým zónováním.

Popíšeme krok za krokem technologii instalace krabicových gabionů od GSI, abyste se mohli procesu pustit sami nebo dohlížet na práci najatého týmu.

1. Příprava místa

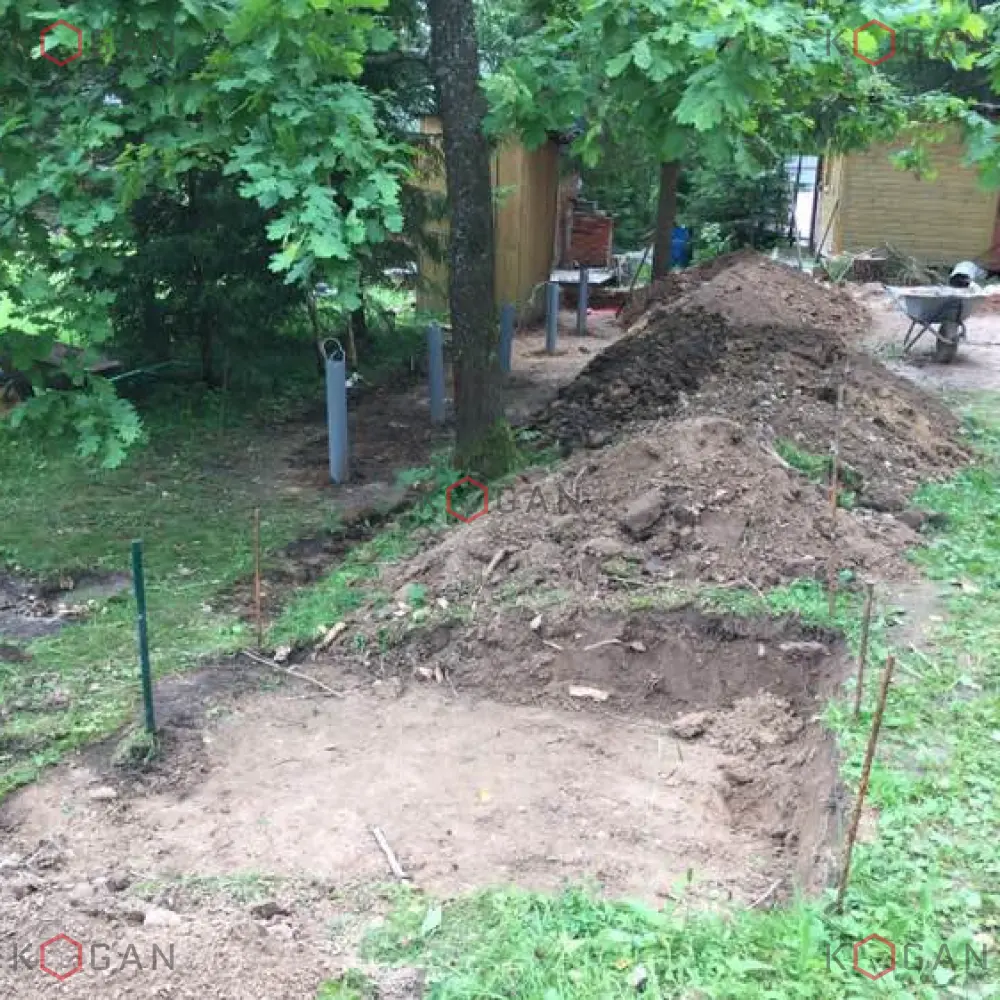

Povrch, na kterém budou gabiony instalovány, bude nutné zbavit nečistot a vegetace. V případě velkých nerovností a rozdílů v úrovni může být nutné místo srovnat a také provést výkop půdy pro přípravu podkladu.

2. Příprava nadace

Stejně jako každá investiční stavba vyžaduje gabion základ. Nejčastěji se jedná o pískovo-štěrkový polštář o tloušťce 20-30 cm. Zajišťuje pevnost a stabilitu konstrukce, ale není ve všech případech nutný a rozhodnutí o jeho nezbytnosti by mělo být učiněno na základě specifik projektu.

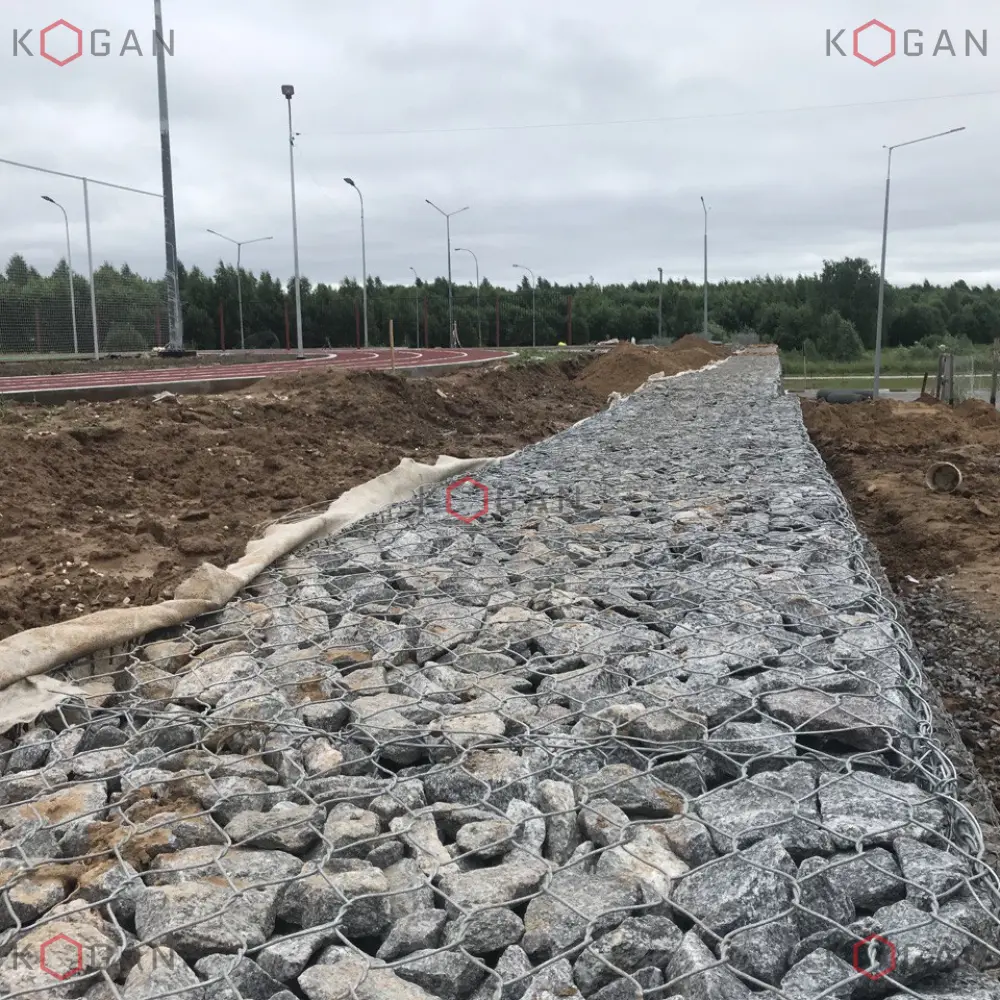

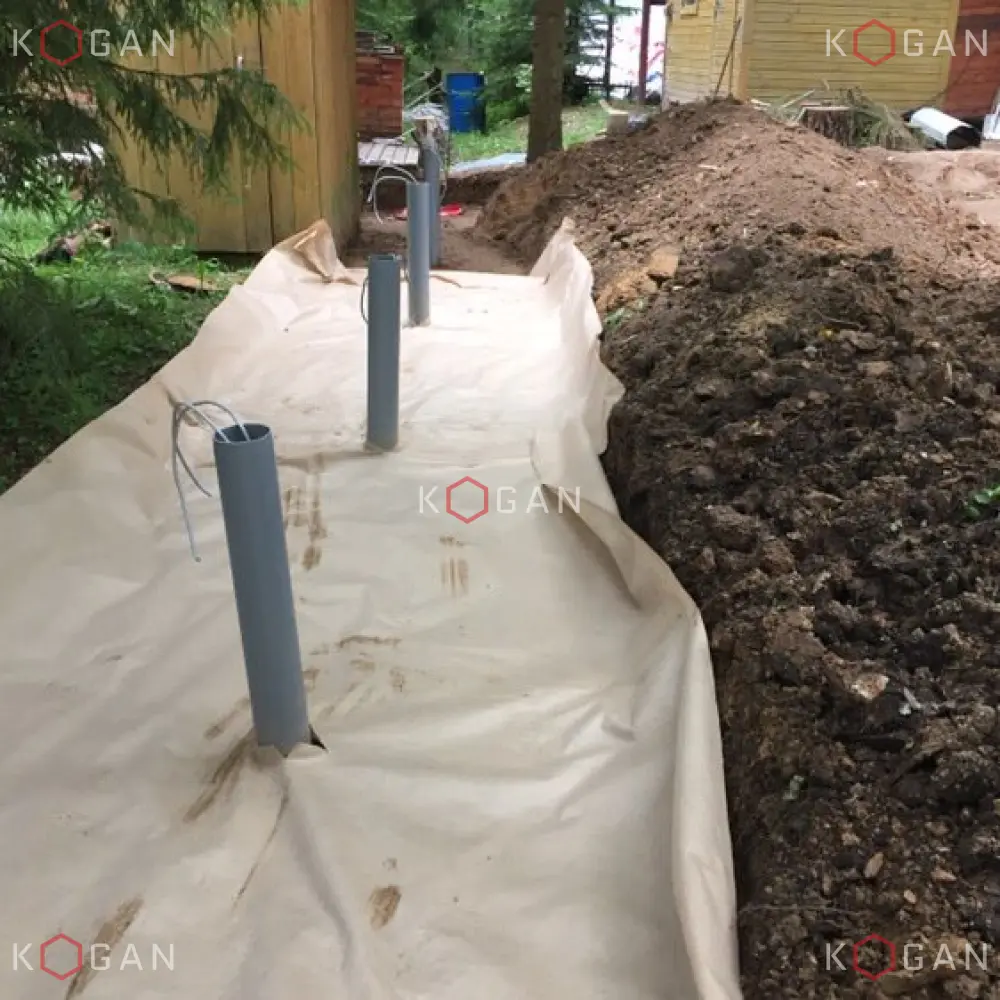

Geotextilie se pokládá na zem bezprostředně před instalací gabionových boxů. Plní výztužné a filtrační funkce, propouští vodu, ale nedovoluje vyplavování částic zeminy zpod konstrukce, tj. zabraňuje erozi.

3. Montáž gabionových pletiv na místě

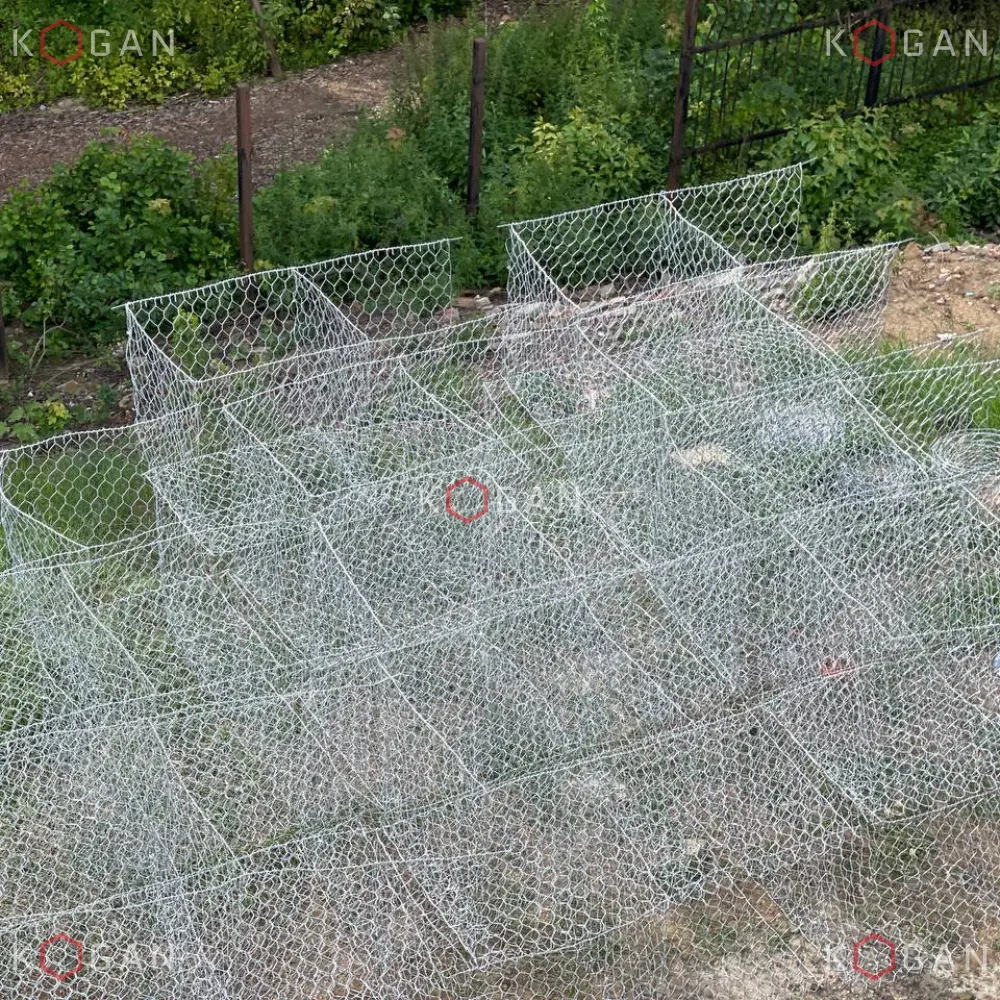

Gabiony GSI dorazí z továrny na staveniště ve složeném, kompaktním stavu. Proto je nejprve nutné konstrukce rozložit a sestavit, přičemž boky krabic svážete drátem (kromě víka). Stavitelé mají vysoké požadavky na kvalitu vázacího drátu, stejně jako na gabiony. Aby nedošlo k jejich zničení korozí, musí být pozinkovaný. Tloušťka drátu je 2,2 mm.

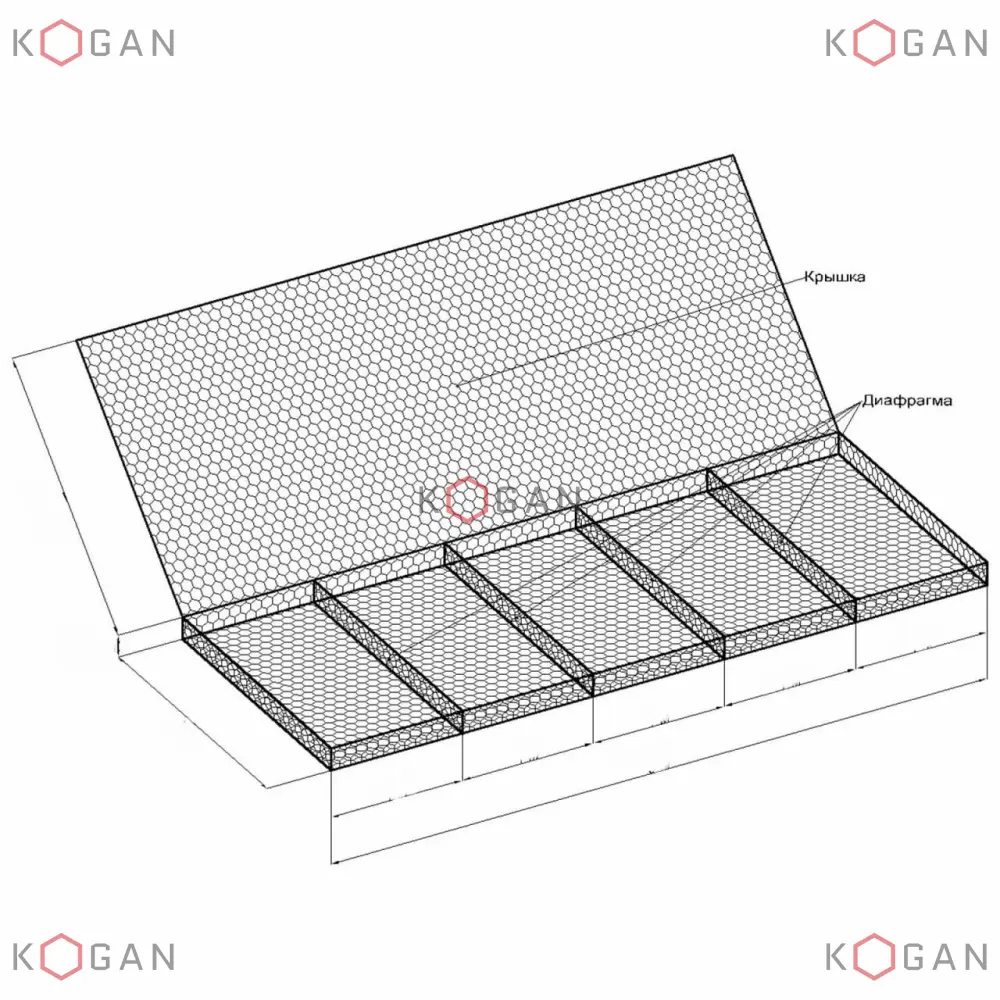

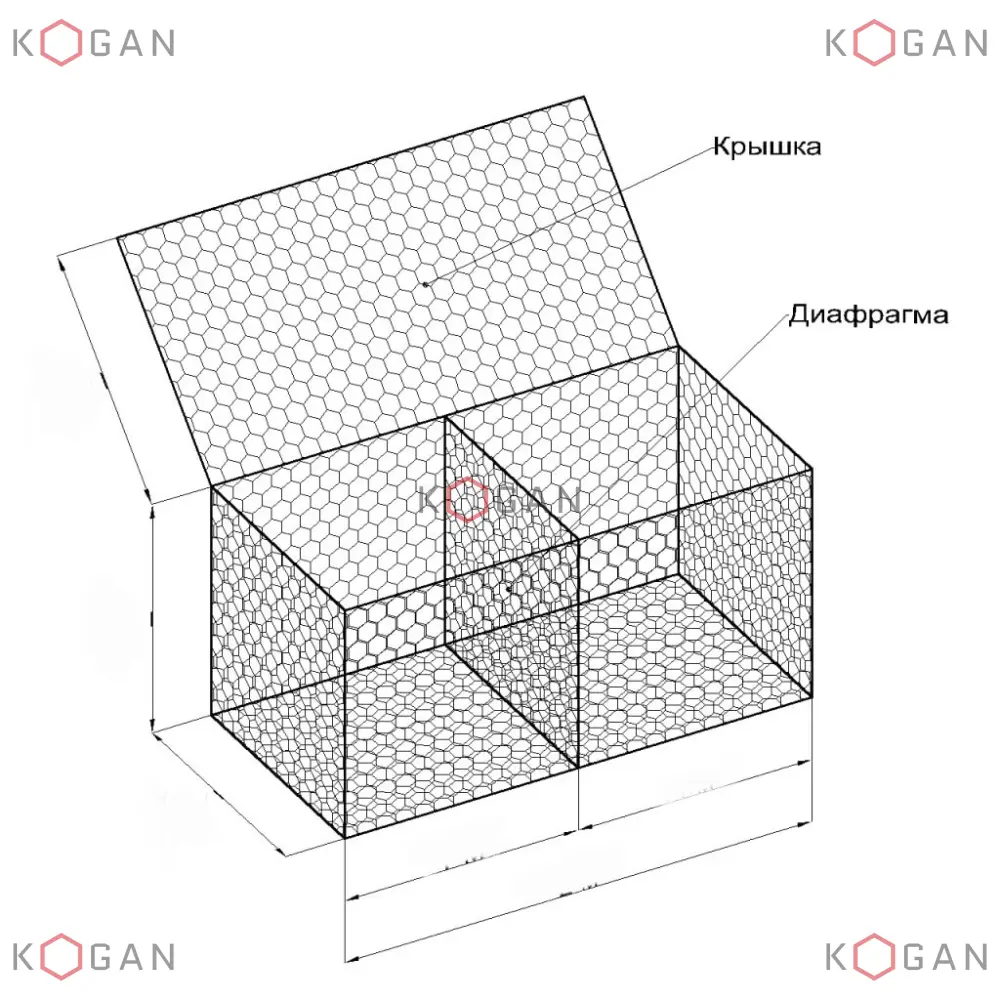

Mnoho modifikací gabionových pletiv je vybaveno vnitřními membránami, které dodávají konstrukci dodatečnou tuhost. Je také nutné je nainstalovat a zajistit drátem. Drát se vypočítá jednoduše: na něj se položí 7 % hmotnosti samotné konstrukce. Gabiony se svazují po celé délce stran a pevně se k sobě připevňují kleštěmi.

Specialisté používají specifické uzly ke spojení okrajů gabionů a matrací. Tento uzel se lidově nazývá „Morseův uzel“, protože se skládá z několika opakujících se prvků.

4. Instalace gabionových boxů do konstrukční polohy

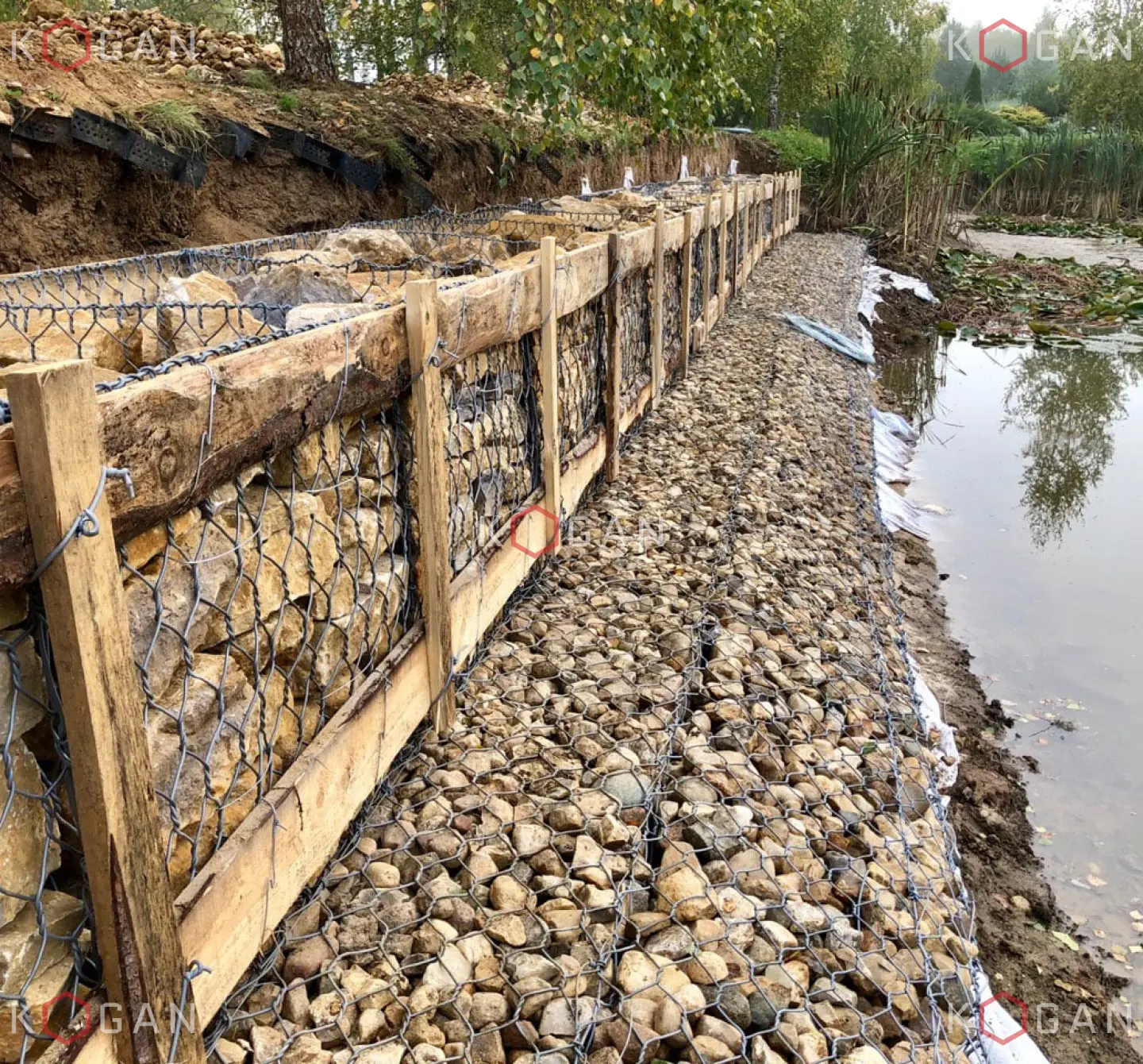

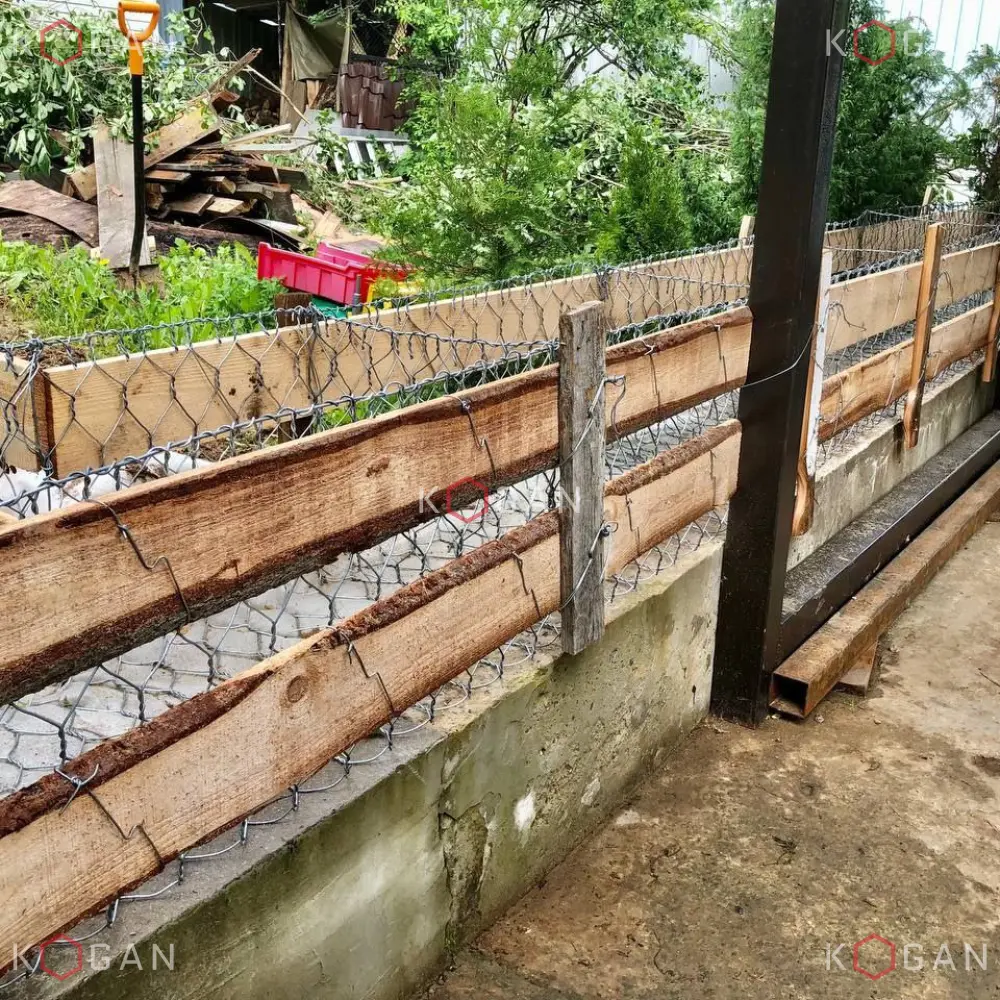

Prázdné gabiony by měly být umístěny na staveništi podle projektu. Upozornění: instalace bednění je povinný postup. Gabionové pletivy jsou flexibilní konstrukce a dřevěné bednění jim pomáhá dát určité geometrické tvary.

5. Vyplnění kamenem

Frakce kamenného materiálu by měla být vybrána na základě velikosti buněk ok. V závodě Gabion Constructions vyrábíme tkané gabiony dle norem GOST R 51285-99 ze sítě s buňkami 8×10 nebo 6×8. Proto je mezi pracovníky gabionů nejoblíbenější pro instalaci suť frakcí 70-120, 100-250 a 120-300.

Kámen se do gabionů pokládá ručně a snaží se ho vyplnit tak, aby se minimalizoval počet dutin. Koeficient smrštění konstrukce v budoucnu přímo závisí na hustotě pokládky. Hustě vyplněný gabion se pod tíhou řad umístěných výše méně prohýbá, takže sestavení gabionů vlastníma rukama pro začátečníky nemusí být nejjednodušší úkol – budete se muset vypořádat s jakýmsi „volumetrickým Tetrisem“).

„Doporučení pro návrh a konstrukci gabionových konstrukcí na dálnicích“ ODM 218.2.049-2015 umožňují vyplnění krabicových gabionů kamenem menší velikosti, než jsou rozměry buňky, ale pouze ve střední části krabice, a nikoli v blízkosti stěn (ve vzdálenosti nejméně 25 cm od předního okraje, 20 cm od zadní strany a 15 cm od spodního okraje).

6. Instalace vazeb

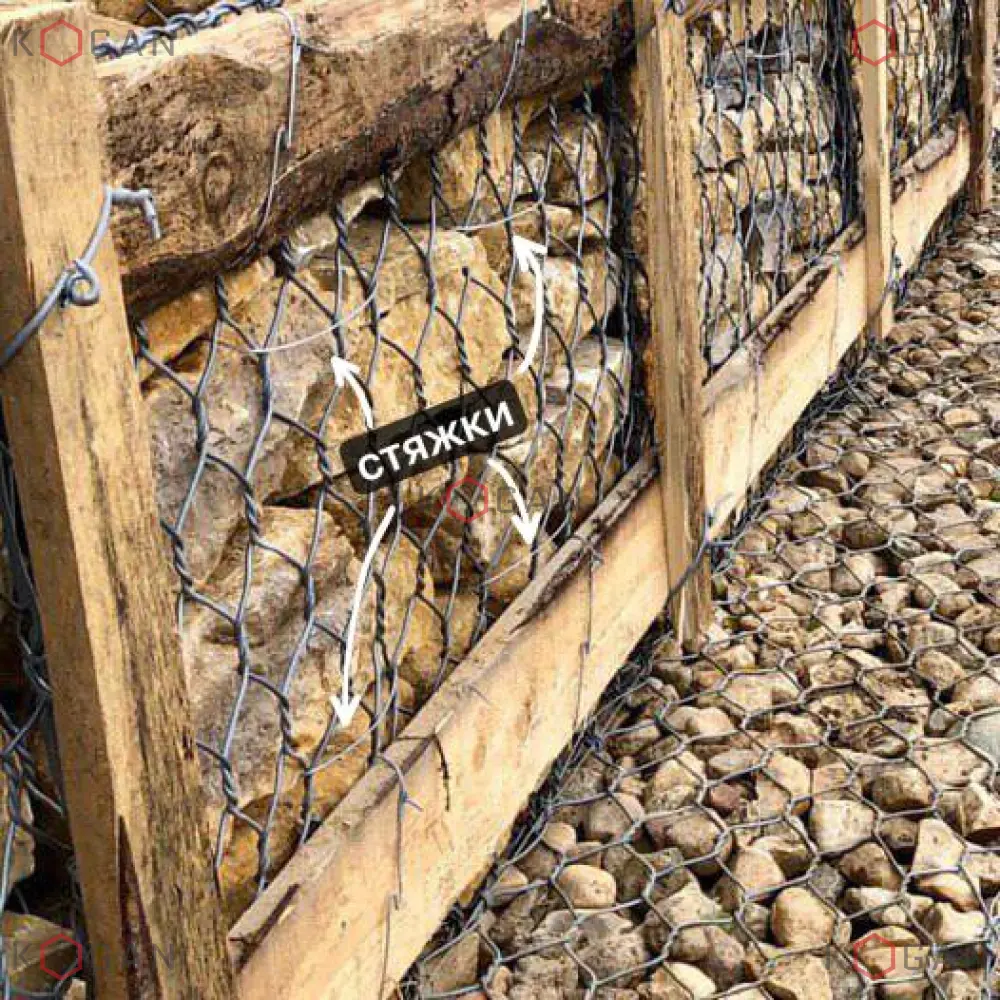

Vázací prvky v gabionech jsou nezbytné pro spojení protilehlých stěn konstrukce a tím pro zajištění dodatečné tuhosti (aby se zabránilo vyboulení nebo zvlnění stěn). Vázací prvky nejsou součástí dodávky GSI; vyrábějí si je z pletacího drátu na místě samotní stavitelé.

V krabicových gabionech vyrobených z dvojitě zakroucené sítě se drátěné vázací pásky umisťují ve dvou úrovních: v 1/3 a 2/3 výšky konstrukce. To znamená, že gabion se naplní kamenem do jedné třetiny a instalují se vázací pásky, poté se kámen rozloží do dvou třetin a operace se opakuje.

7. Přišívání víček

Protože se výplň v gabionu smrští, měl by se kámen pokládat s malým valem. Když je krabice plná, lze ji uzavřít víkem, které spojí horní sousední žebra gabionu pozinkovaným drátem.

8. Zasypávání a demontáž bednění

Pokud návrh konstrukce zahrnuje zásyp zadní části filtrační zeminou, pak je nutné zadní stěnu konstrukce nejprve ochránit geotextiliemi, aby se zabránilo vsakování částic zeminy do těla gabionu.

Jakmile jsou stavební a instalační práce dokončeny, lze dřevěné bednění odstranit – již není potřeba.

Jak kontrolovat kvalitu instalace gabionů

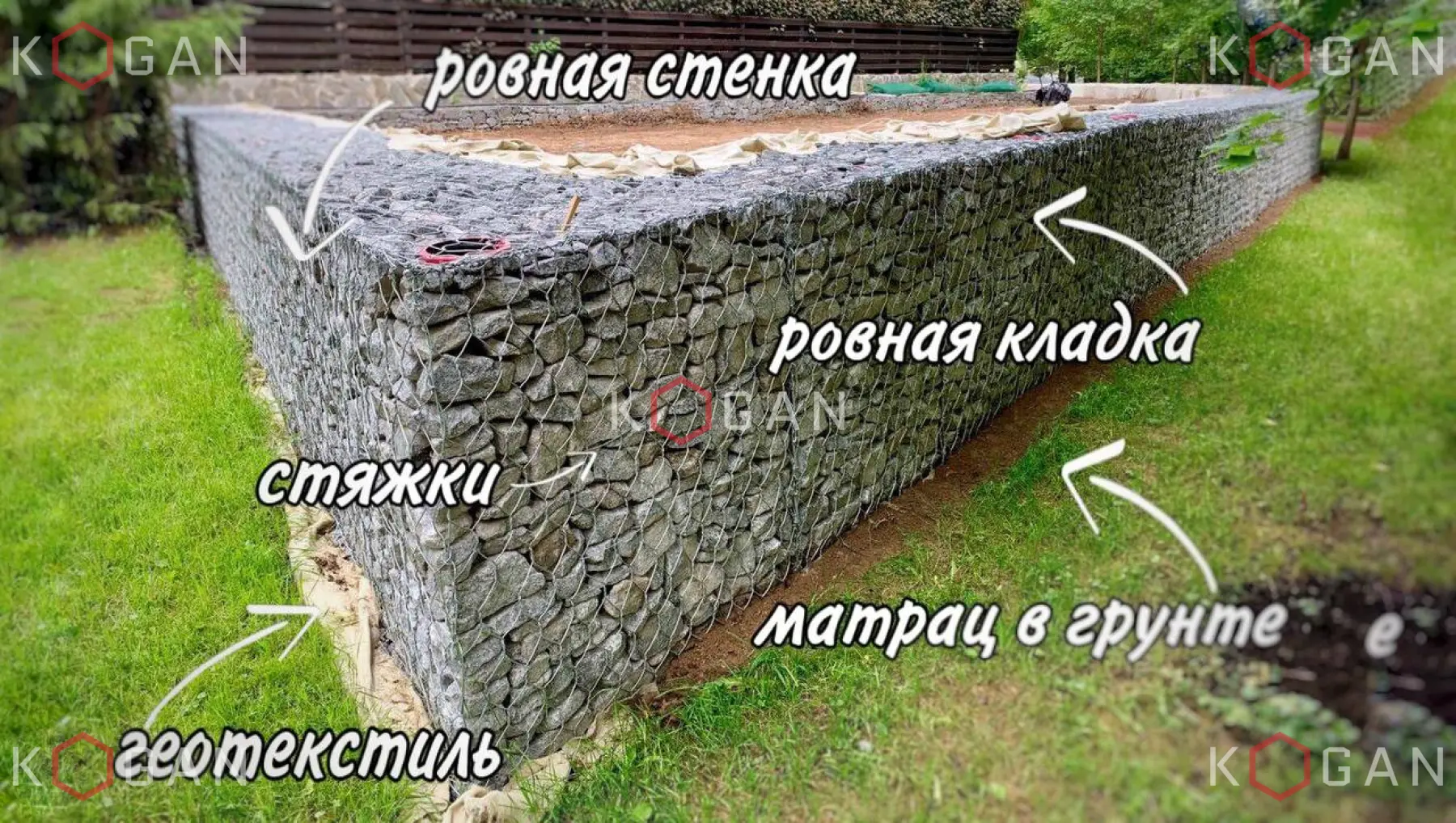

Takže shrnutí: jak si můžete být jisti, že tým, který jste si najali k montáži tkaných gabionů, jedná profesionálně a nedělá chyby, které následně ovlivní estetiku a stabilitu konstrukce? Minimálně práci vizuálně zhodnoťte v pěti bodech:

1. Pod gabiony se pokládají geotextilie.
2. Pokud je opěrná zeď vyšší než 0,5 metru, její první řada je gabion typu matrace-matrace. Na naší fotografii není vidět. Je v zemi a slouží jako základ konstrukce.
3. Při instalaci krabicových gabionů je nutné použít bednění.
4. Kameny se skládají ručně, pevně a pečlivě. Na čelních plochách tvoří kameny téměř rovnou plochu, nevyčnívají ostrými hranami z buněk. Po obvodu gabionu jsou kameny větší, malé lze umístit doprostřed. Ne naopak!
5. Uvnitř gabionu jsou vazby, které jsou viditelné v hotové konstrukci.

Správně instalovaný gabion

Pokud gabion po instalaci vypadá nerovnoměrně, stěny jsou „hrbolaté“, s vybouleními, poklesy a vlnami, pak čas a zatížení situaci jen zhorší. Špatně provedená práce může v budoucnu vést k deformaci a prasknutí pletiva. Proto je důležitým krokem výběr stavební firmy a ověření kompetencí zhotovitele zákazníkem.

Pojďme shrnout. Instalace gabionů je proces, který vyžaduje zohlednění řady faktorů, ale se správným přístupem umožňuje vytvářet spolehlivé a odolné konstrukce, které řeší mnoho inženýrských a krajinářských problémů a také nevyžadují prakticky žádnou (nebo minimální) další údržbu.
