Uzemnění vany
Koupelny dnes již dávno nejsou jen místy ke koupání nebo sprchování. Koupelny jsou dnes celým komplexem s multifunkčním instalatérským a elektrickým vybavením. Kromě osvětlení je v koupelnách instalována rozsáhlá elektrická zásuvková síť, na kterou jsou pak připojeny jak malé přenosné spotřebiče (fény, žehličky, holicí strojky), tak pevně instalovaná elektrická topidla a pračky. V tomto případě musí být kryty všech elektrických spotřebičů uzemněny, aby byla zajištěna elektrická bezpečnost. A často vyvstává otázka: má být vana uzemněna?
Vzhledem k tomu, že koupelna je místnost s vysokou vlhkostí, je třeba v ní, stejně jako v žádné jiné místnosti, přijmout opatření k ochraně osoby před úrazem elektrickým proudem při dotyku kovových povrchů, které jsou náhodně vystaveny nebo v důsledku poškození elektrického zařízení. Současně, v souladu s PUE, za účelem ochrany před účinky elektrického proudu, musí být jednotlivě a v kombinaci provedena následující bezpečnostní opatření: vypnutí napájení v automatickém režimu, ochranné uzemnění, vyrovnání potenciálu atd. Deaktivace části obvodu je realizována pomocí spínacích zařízení, která reagují na nadproudy nebo na rozdílový proud. A zároveň je povinným požadavkem uzemnění exponovaných vodivých částí s implementací systému vyrovnání potenciálu.
Pojďme si tedy probrat, zda se vyplatí vanu v bytě uzemnit. Může se koupelna, zejména kovová, stát touto velmi vodivou částí, na které se za určitých okolností může objevit napětí? Odpovídáme – docela může, zvláště s přihlédnutím ke kontaktu s vodou. Například při poškození izolace pračky nebo zásobníkového ohřívače vody se může napětí ve vodovodní síti spojující všechna zařízení objevit jak na baterii, kovovém umyvadle, tak na tělese koupelny, pokud je vyrobeno z litina nebo ocel. O následcích není třeba mluvit.

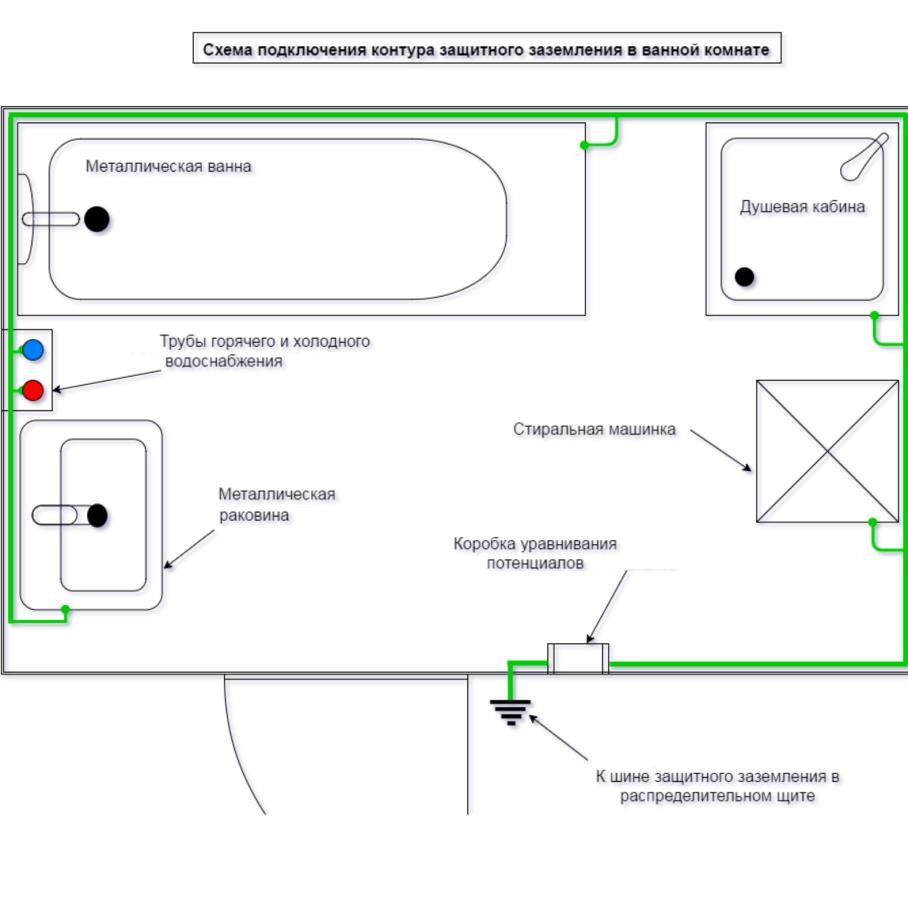

Podle toho by měla být lázeň uzemněna připojením k systému vyrovnání potenciálu nebo k nejbližšímu zemnícímu vodiči. Podle pokynů regulační dokumentace musí být k uvedenému systému připojeny také vodovodní potrubí, potrubí přívodu tepla, potrubí přívodu plynu, jímky, vzduchovody z kovu, jakož i zemnící vodiče pro kabely a vodiče. K tomu musí být všechny vodivé části těchto komunikací, včetně tělesa vany nebo rámu sprchy, připojeny k přípojnici boxu pro vyrovnání potenciálu (PEC).
V moderní bytové výstavbě jsou samozřejmě zemnící vodiče k elektrickým přijímačům položeny jako součást napájecího kabelu, trubky jsou vyrobeny z polymerních materiálů a dřez je vyroben z porcelánu. Proto se často neinstaluje samostatná skříň pro vyrovnání potenciálu. V tomto případě je jednodušší vést jeden PE vodič z nejbližší rozvodné krabice. Samozřejmě je logičtější provést uzemnění v koupelně ve fázi hrubého dokončení při vývoji trasy a pokládání elektrických sítí. V souladu s paragrafy. 1.7.121,1.7.127 PUE, vodič pro uzemnění vany může být vyroben z jednoho drátu s měděným jádrem v izolaci o průřezu 2,5 mm², pokud je chráněn před poškozením, a od 4 mm² – v absence takového.
Jak správně uzemnit vanu? To obvykle nezpůsobuje žádné problémy. Výrobci van přivařují na mísu vany speciální lístky s otvory. Po výběru vhodného hardwaru a krimpovacích oček by měl být dříve odstraněný zemnící vodič připojen k tomuto plátku. Pokud okvětní lístek chybí, můžete vyvrtat otvor do technologických přílivů mísy vany pomocí kovového vrtáku a připojit k němu vodič. Nebo, pokud je koupelna akrylátová, je rám, který ji podpírá, uzemněn. Musíte si však pamatovat, že byste neměli připojovat zemnící vodič k nohám vany, protože mezi nimi a mísou často není dostatečný kontakt, a to i kvůli přítomnosti pryžových těsnění.
