PANOVA | deskový rekuperátor s křížovým prouděním
Deskové rekuperátory jsou určeny k regeneraci tepla získaného z odpadního vzduchu ve větracích systémech.
Rekuperátory se používají ve větracích systémech v případech, kdy jsou proudy vzduchu odděleny.
- rozměry průřezu rekuperátoru od 420×220 do 1030×530 mm
- deskový rekuperátor s účinností až 60 %
Vlastnosti
Sestavení
Grafy
Документация
platba
Značka: Supervent
Standardní rozměr, mm: 420×220
Hmotnost, kg: 17,7
| MODEL | Rozměry [mm] | Hmotnost [kg] | |||||
| А | Б | В | Г | Д | К | ||
| SR 40-20 | 420 | 220 | 540 | 245 | 535 | 495 | 17,7 |
| SR 50-25 | 520 | 270 | 640 | 295 | 635 | 595 | 22,6 |
| SR 50-30 | 520 | 320 | 640 | 345 | 635 | 595 | 24,3 |
| SR 60-30 | 620 | 320 | 740 | 345 | 735 | 695 | 29,6 |
| SR 60-35 | 620 | 370 | 740 | 395 | 735 | 695 | 31,6 |
| SR 70-40 | 730 | 430 | 840 | 445 | 835 | 795 | 41,3 |
| SR 80-50 | 830 | 530 | 940 | 545 | 935 | 895 | 53,1 |
| SR 100-50 | 1030 | 530 | 1140 | 545 | 1135 | 1095 | 74,0 |
Deskové rekuperátory SR
Stále máte otázky?
Pokud jste nenašli vhodný produkt nebo máte dotazy ohledně doručení či platby, zeptejte se manažera.
8 (800) 555-61-96
Petrohrad
8 (812) 495-61-96
8 (812) 495-61-97
e-mail: [email protected]
Tento web je chráněn reCAPTCHA a platí zásady ochrany osobních údajů a podmínky služby Google.
© 2025 SUPERVENT Company s.r.o. – ventilační zařízení
Košík
- Košík je prázdný.
Používáme soubory cookie, abychom pochopili, jak interagujete s webem. Kliknutím na tlačítko „Přijmout“ souhlasíte s používáním souborů cookie. Zásady ochrany osobních údajů
Přehled o ochraně osobních údajů
Tento web používá soubory cookie k vylepšení vašeho zážitku při procházení webem. Z toho jsou soubory cookie, které jsou podle potřeby kategorizovány, uloženy ve vašem prohlížeči, protože jsou nezbytné pro fungování základních funkcí webu. Používáme také soubory cookie třetích stran, které nám pomáhají analyzovat a porozumět tomu, jak používáte tento web. Tyto cookies budou uloženy ve vašem prohlížeči pouze s vaším souhlasem. Máte také možnost tyto soubory cookie odhlásit. Odhlášení z některých z těchto souborů cookie však může ovlivnit vaše procházení.
Nezbytné cookies jsou naprosto nezbytné pro správné fungování webových stránek. Tyto soubory cookie zajišťují anonymně základní funkce a bezpečnostní funkce webu.
| sušenka | Trvání | Popis |
|---|---|---|
| Cookielawinfo-checkbox-analytics | 11 měsíců | Tento soubor cookie je nastaven pluginem GDPR Cookie Consent. Soubor cookie se používá k uložení souhlasu uživatele s používáním souborů cookie v kategorii „Analytika“. |
| Cookielawinfo-zaškrtávací políčko-funkční | 11 měsíců | Cookie je nastavena souhlasem s cookie GDPR k zaznamenání souhlasu uživatele s cookies v kategorii «Funkční». |
| Cookielawinfo-zaškrtávací políčko-nutné | 11 měsíců | Tento soubor cookie je nastaven pluginem GDPR Cookie Consent. Soubory cookie se používají k uložení souhlasu uživatele s používáním souborů cookie v kategorii „Nezbytné“. |
| cookielawinfo-checkbox-ostatní | 11 měsíců | Tento soubor cookie je nastaven pluginem GDPR Cookie Consent. Cookie se používá k uložení souhlasu uživatele s cookies v kategorii «Jiné. |
| cookielawinfo-checkbox výkon | 11 měsíců | Tento soubor cookie je nastaven pluginem GDPR Cookie Consent. Cookie se používá k uložení souhlasu uživatele s cookies v kategorii „Výkon“. |
| zobrazeno_cookie_policy | 11 měsíců | Cookie je nastaven pluginem GDPR Cookie Consent a slouží k ukládání toho, zda uživatel souhlasil s používáním cookies. Neukládá žádné osobní údaje. |
Funkční soubory cookie pomáhají provádět určité funkce, jako je sdílení obsahu webových stránek na platformách sociálních médií, shromažďování zpětných vazeb a další funkce třetích stran.
Soubory cookie výkonu se používají k porozumění a analýze klíčových indexů výkonu webu, které pomáhají návštěvníkům poskytovat lepší uživatelský dojem.
Analytické soubory cookie se používají k pochopení interakce návštěvníků s webem. Tyto soubory cookie pomáhají poskytovat informace o metrikách počet návštěvníků, míru okamžitého opuštění, zdroj provozu atd.
Soubory cookie reklamy slouží k poskytování relevantních reklam a marketingových kampaní návštěvníkům. Tyto soubory cookie sledují návštěvníky napříč webovými stránkami a shromažďují informace za účelem poskytování přizpůsobených reklam.
Ostatní nezařazené soubory cookie jsou ty, které jsou analyzovány a dosud nebyly zařazeny do žádné kategorie.
• Zvětšená plocha pro výměnu tepla a vysoká těsnost díky unikátním hliníkovým profilovým stojanům.
• Účinnost rekuperace až 65 % při nízkých nákladech na rekuperátor.
• Nízká hmotnost, kompaktní design.
• Žádné dodatečné provozní náklady, nulová spotřeba energie.
• Odolnost proti opotřebení, spolehlivost a bezpečnost provozu díky absenci pohyblivých a rotujících prvků.
• Robustní pouzdro z pozinkovaného ocelového plechu pro instalaci v jakékoli poloze.
• Teplosměnná plocha vyrobená ze svazku speciálně tvarovaných desek z hliníku o tloušťce 0,09 mm nebo z hliníku o tloušťce 0,30 mm s epoxidovým povlakem v závislosti na podmínkách použití rekuperátoru.
• Široký rozsah roztečí desek od 3,5 mm do 14 mm pro požadovanou úroveň účinnosti přenosu tepla a tlakové ztráty.
• Instalace deskového výměníku tepla s křížovým prouděním je možná v různých polohách.
• Aby se zabránilo kontaminaci teplosměnné plochy (a zachovala se účinnost), doporučuje se před vstupem do rekuperátoru instalovat filtr se stupněm čištění alespoň G4.
• Pokud rychlost proudění odváděného vzduchu přesáhne 2,5 m/s, musí být v kanálu instalován sběrač odkapávací kapaliny, aby se zabránilo úniku kondenzátu.
• Doporučuje se instalovat vany s trubkami pro sběr a odtok kondenzátu.
Stáhnout technickou dokumentaci:
Informační dopis potvrzující, že deskové rekuperátory RPX a RPP nepodléhají povinné certifikaci
Návod k montáži a uchycení prefabrikovaných (sekčních) deskových rekuperátorů s křížovým prouděním RPX
Návod k montáži a uchycení prefabrikovaných (sekčních) deskových rekuperátorů s křížovým prouděním RPX
Prohlášení o shodě deskových rekuperátorů RPX a RPP s požadavky TR EAEU
Prohlášení o shodě deskových rekuperátorů RPX a RPP s požadavky TR EAEU
Návod k montáži a uchycení prefabrikovaných (sekčních) deskových rekuperátorů s křížovým prouděním RPX
Prohlášení o shodě deskových rekuperátorů RPX a RPP s požadavky TR EAEU

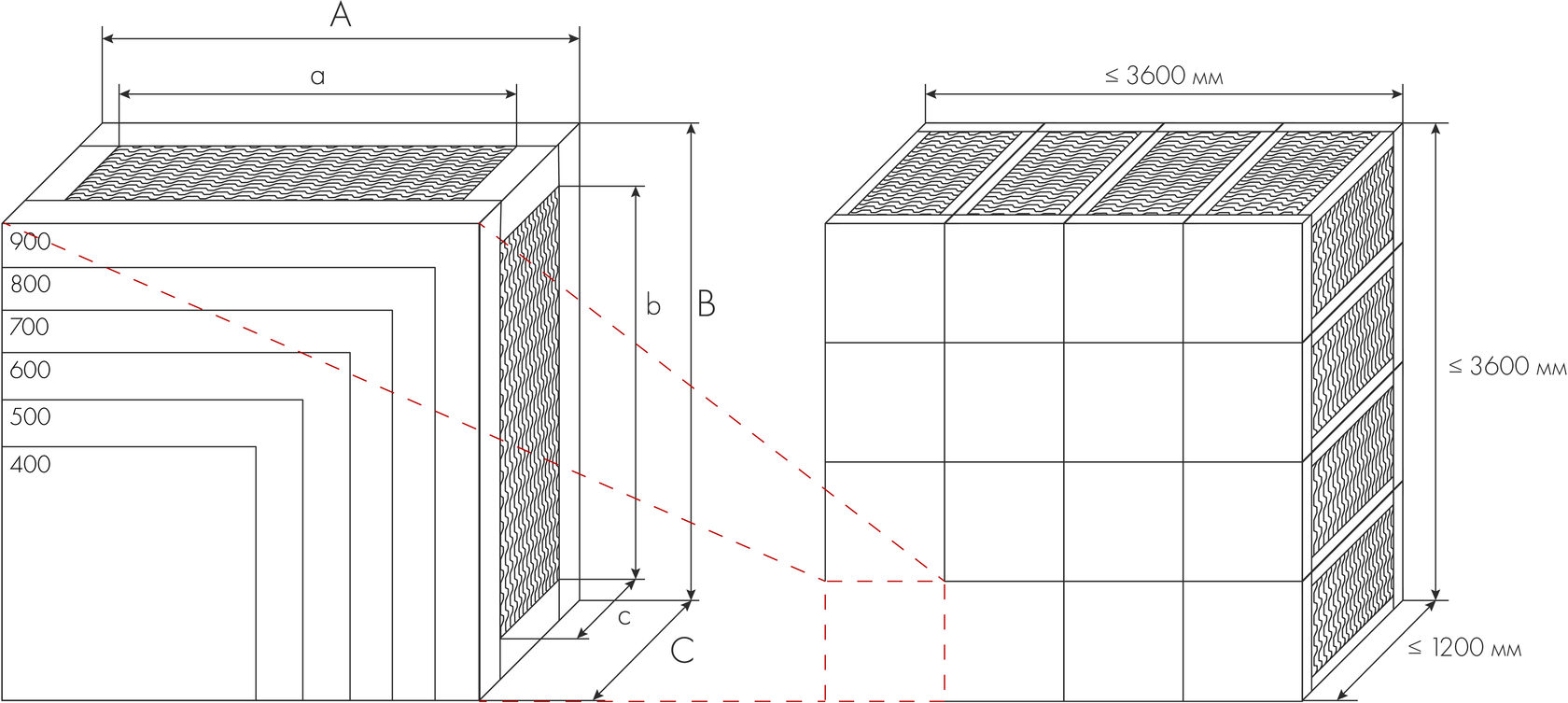

a = A-25 (mm), b = B – 25 (mm), c = C – 50 (mm)
* Po předchozí domluvě je možné vyrobit rekuperátory s jinou roztečí desek. ** Šířka se může lišit od uvedené v závislosti na rozteči desek rekuperátoru.

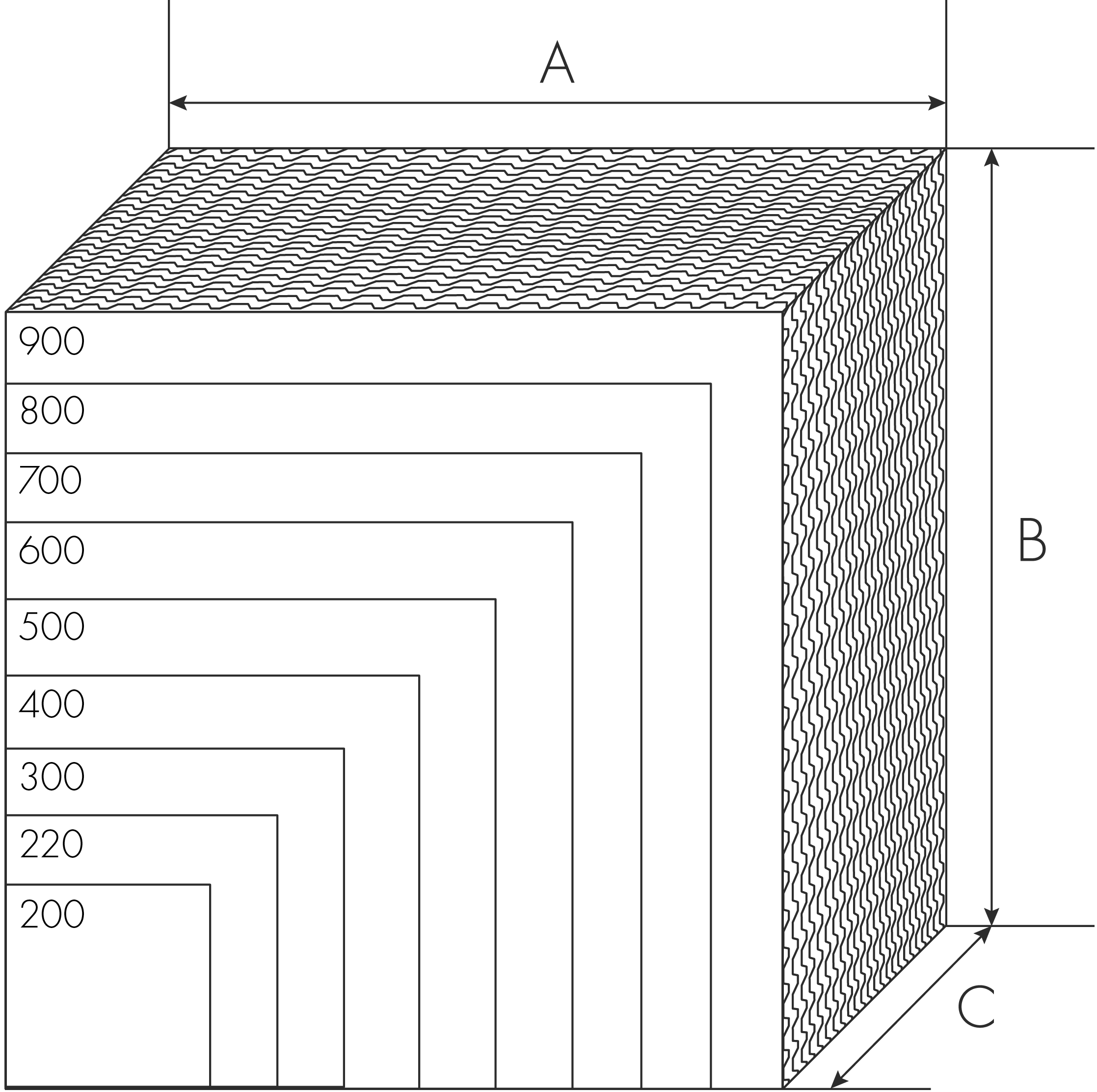

| Velikost PANOVY | Délka (mm) | Výška B (mm) | Šířka C (mm) | Rozteč desek (mm)* | a (mm) | b (mm) | c (mm) | Sekcionismus |
|---|---|---|---|---|---|---|---|---|
| RPX–400 | 400 | 400 | 200-1200 | 3,5; |
RPX-A-1200/600-5,5-1—P—R
| 1 | Název produktu: | RPX | deskový rekuperátor s křížovým prouděním | ||||||
| 2 | Typ: | _ | vložka pro výměnu tepla | ||||||
| K | výměníková vložka v kanálovém pouzdře | ||||||||
| 3 | Materiál desky: | А | hliník | ||||||
| Е | hliník s epoxidovým povlakem | ||||||||
| 4 | Velikost postranního panelu: | XXXX | v mm | ||||||
| 5 | Šířka rekuperátoru: | Xxx | v mm | ||||||
| 6 | Rozteč desek: | X,X | v mm | ||||||
| 7 | Design těla: | _ | Profil stojanu 90° | ||||||

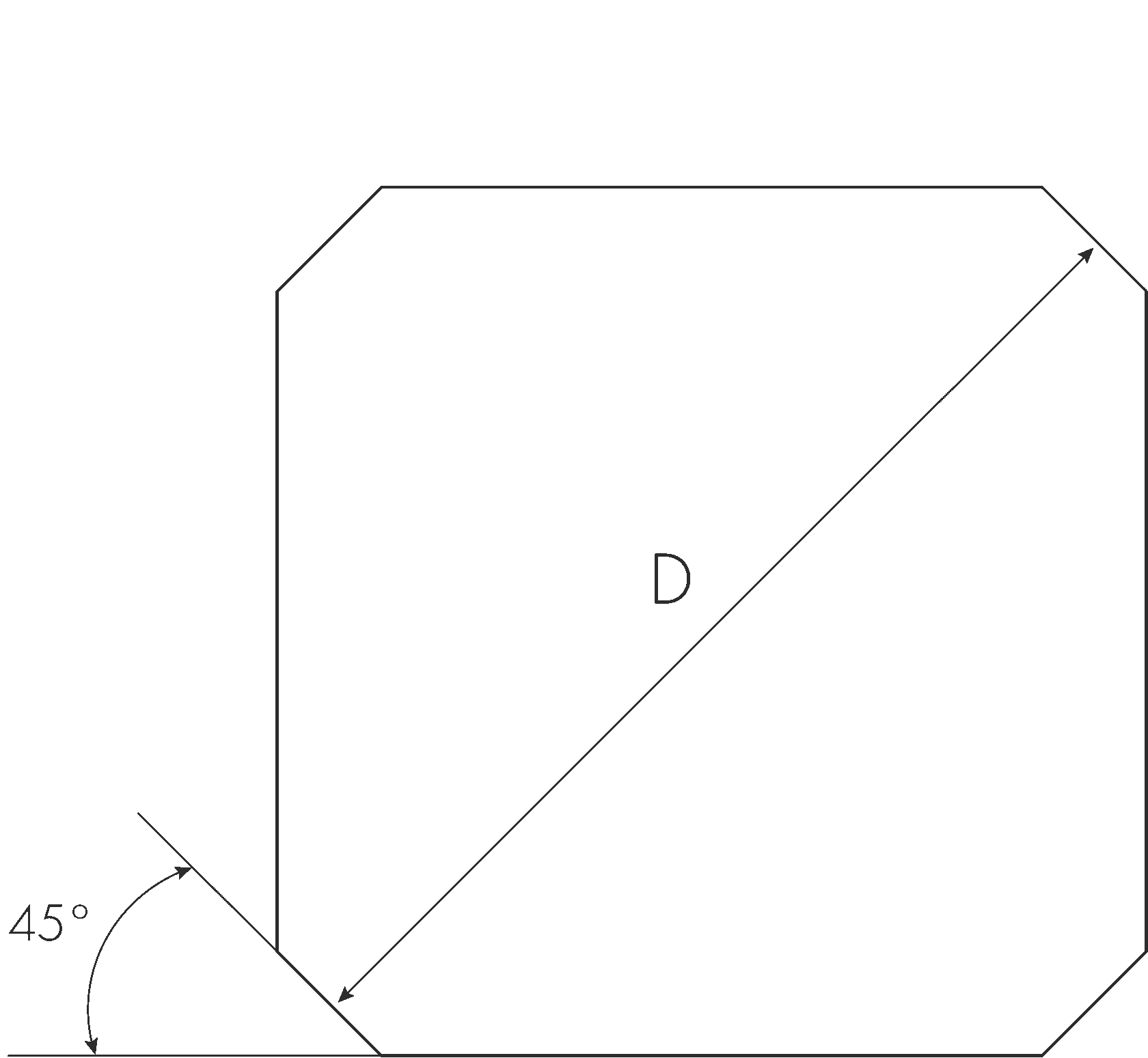

| 1 | Profil stojanu 45° | ||||||||
| 8 | Materiál a povrchová úprava karoserie: | _ | standard pro vybraný typ rekuperátoru | ||||||
| P | práškové lakování karoserie (černá: RAL9005) | ||||||||
| 9 | Možnost dodání sekčních rekuperátorů: | _ | smontované (pro velikosti do 2000 mm) | ||||||
| R | rozebrané (v samostatných blocích) | ||||||||
RPX–A–700/400 – 5,5 — deskový rekuperátor s křížovým prouděním, materiál desek – hliník, celkové rozměry 700x700x400 mm, rozteč desek 5,5 mm. Standardní provedení hliníkového rekuperátoru: plášť z pozinkovaného ocelového plechu a stojany z hliníkového profilu s úhlem 90°; prvky pláště jsou nelakované.
RPX–E–700/400 – 5,5 — deskový rekuperátor s křížovým prouděním, materiál desek – hliník s epoxidovým povlakem, celkové rozměry 700x700x400 mm, rozteč desek 5,5 mm. Standardní provedení epoxidového rekuperátoru: plášť z pozinkovaného ocelového plechu a stojany z hliníkového profilu s úhlem 90°; prvky pláště
práškově lakované (černá, RAL9005).
RPX–A–1200/600–5,5–1 – P – R — deskový rekuperátor s křížovým prouděním, materiál desek – hliník, celkové rozměry 1200×1200×600 mm, rozteč desek 5,5 mm. Nestandardní provedení hliníkového rekuperátoru: plášť z pozinkovaného ocelového plechu a stojany z hliníkového profilu s úhlem 45°, prvky pláště s práškovým lakováním (černá, RAL9005). Rekuperátor se dodává nesmontovaný (v samostatných blocích).
