Jak přivést komín z kamen přes cihlovou zeď: výstup kamnové trubky z domu – jak správně nainstalovat konstrukci

Konstrukce střechy ne vždy umožňuje montáž kanálu, který zajišťuje odvod spalin a proudění kyslíku obvyklým způsobem. V takových situacích se zpravidla používá alternativní možnost pomocí stěnové příčky. Metoda není náročná ani nákladná na implementaci, ale vyžaduje znalost určitých nuancí. Dodržování pokynů a doporučení umožňuje nejen zajistit spolehlivý a bezpečný provoz topného systému, ale také zachovat atraktivní vzhled budovy. Je možné vést komínovou trubku od kamen přes cihlovou zeď, jak správně nainstalovat a vyvést průchod z kotle na kamna a co je považováno za optimální schéma instalace komína pro dům? Pojďme na to přijít.

Obecný pohled

Budeme hovořit o inženýrské stavbě, jejímž funkčním úkolem je odstranit prvky uvolněné při procesu spalování do bezpečné výšky. Jedovaté plyny představují nebezpečí pro lidské zdraví, saze se usazují na površích, vodní pára zvyšuje úroveň vlhkosti a vyvolává tvorbu plísní atd. Dobře sestavený systém navíc zlepšuje kvalitu trakce, a tím zvyšuje účinnost paliva.

Pokud se podíváte na fotografii nebo video instalace komína s výstupem přes zeď, můžete zdůraznit hlavní rozdíl související s umístěním potrubí. Většina, stejně jako v klasickém schématu, je obvykle umístěna vertikálně. Od kotle k přepážce však bude probíhat i krátký horizontální segment. Kromě toho konfigurace obsahuje krabici a ochranný kryt, který zabraňuje vniknutí nečistot a srážek dovnitř. K pravidelnému odstraňování sazí usazených na stěnách se používají kontrolní poklopy s ventily.

Klasifikace

Chcete-li pochopit, jak nejlépe odvzdušnit komín přes zeď, musíte nejprve pochopit existující odrůdy takových zařízení. Z konstruktivního hlediska existují dva typy:

• Jednostěnné. Jednoduchá a cenově dostupná možnost, pro jejíž výrobu se používá ocelový plech. Nevýhodou je nutnost dalších investic na úplné zaizolování okruhu a také relativně krátká životnost.

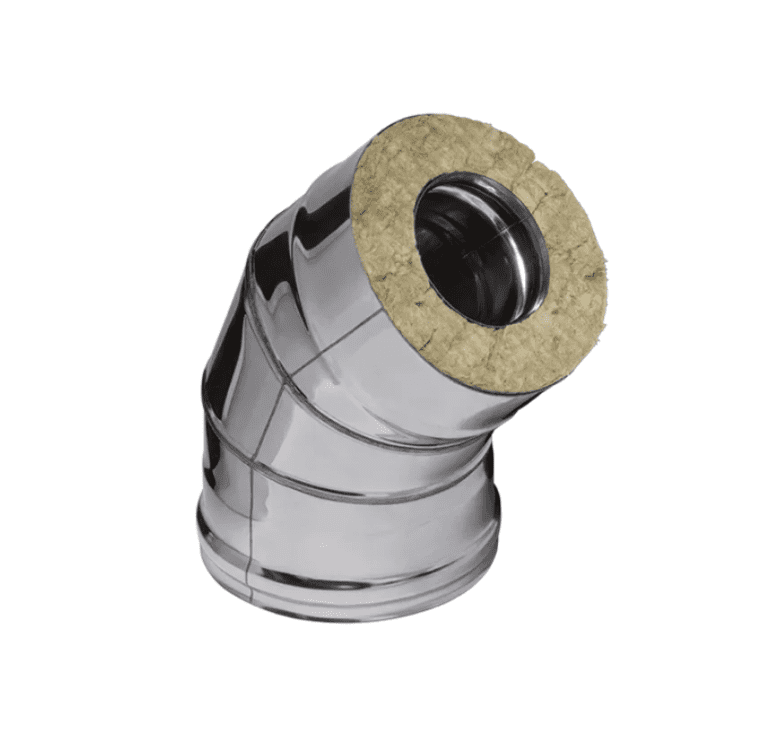

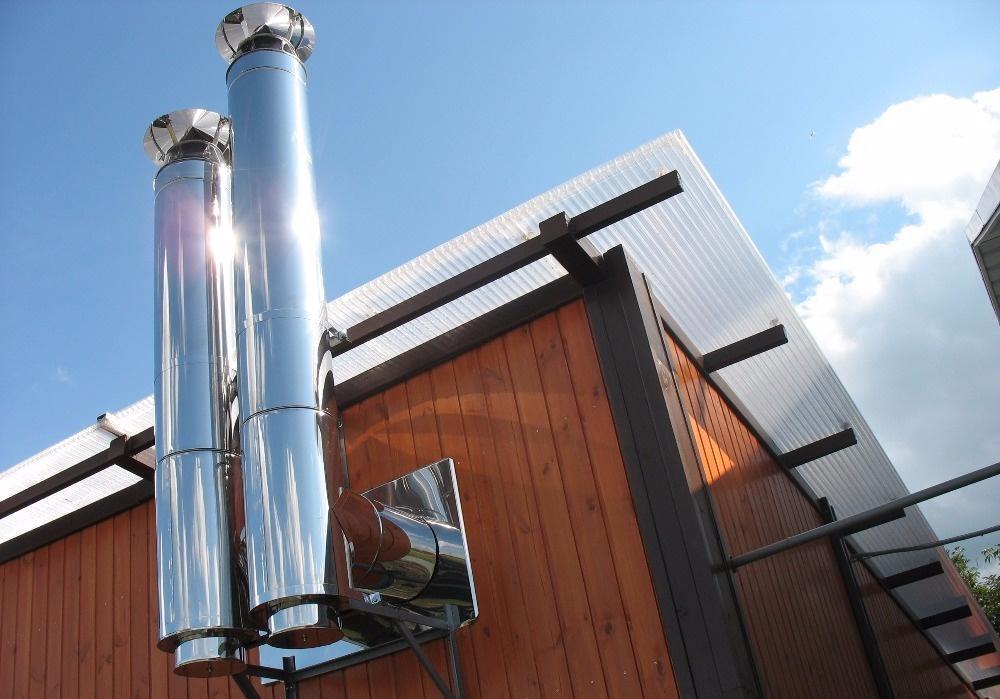

• Dvoustěnné. „Sendvičový“ systém je konstrukce s dvojitými stěnami, mezi kterými je umístěna tepelně izolační vrstva. Je logické, že v tomto případě jsou počáteční náklady vyšší a náklady na instalaci jsou nižší než u modelů předchozího typu. Další výhodou je zlepšená ochrana proti požáru izolace umístěné uvnitř potrubí.

prometalové výrobky
KOUPELOVÁ KAMNA
S KAMENNOU SÍŤÍ

KOUPELOVÁ KAMNA S TLAKEM

TROUBA S KOMBINOVANÝM POKRÝM

KOUPELOVÁ KAMNA V KÁMEN

Dalším kritériem pro odlišení je materiál použitý ve výrobním procesu. V tomto případě se rozlišují následující typy komínů:

• Ocel. Oblíbená možnost, která se vyznačuje snadnou instalací, dostupnou cenou a průměrnou životností. Kvalitní vnější tepelná izolace jednostěnných modelů, která eliminuje tvorbu kondenzátu, pomáhá zvýšit rezervu životnosti a zajistit vysokou účinnost.

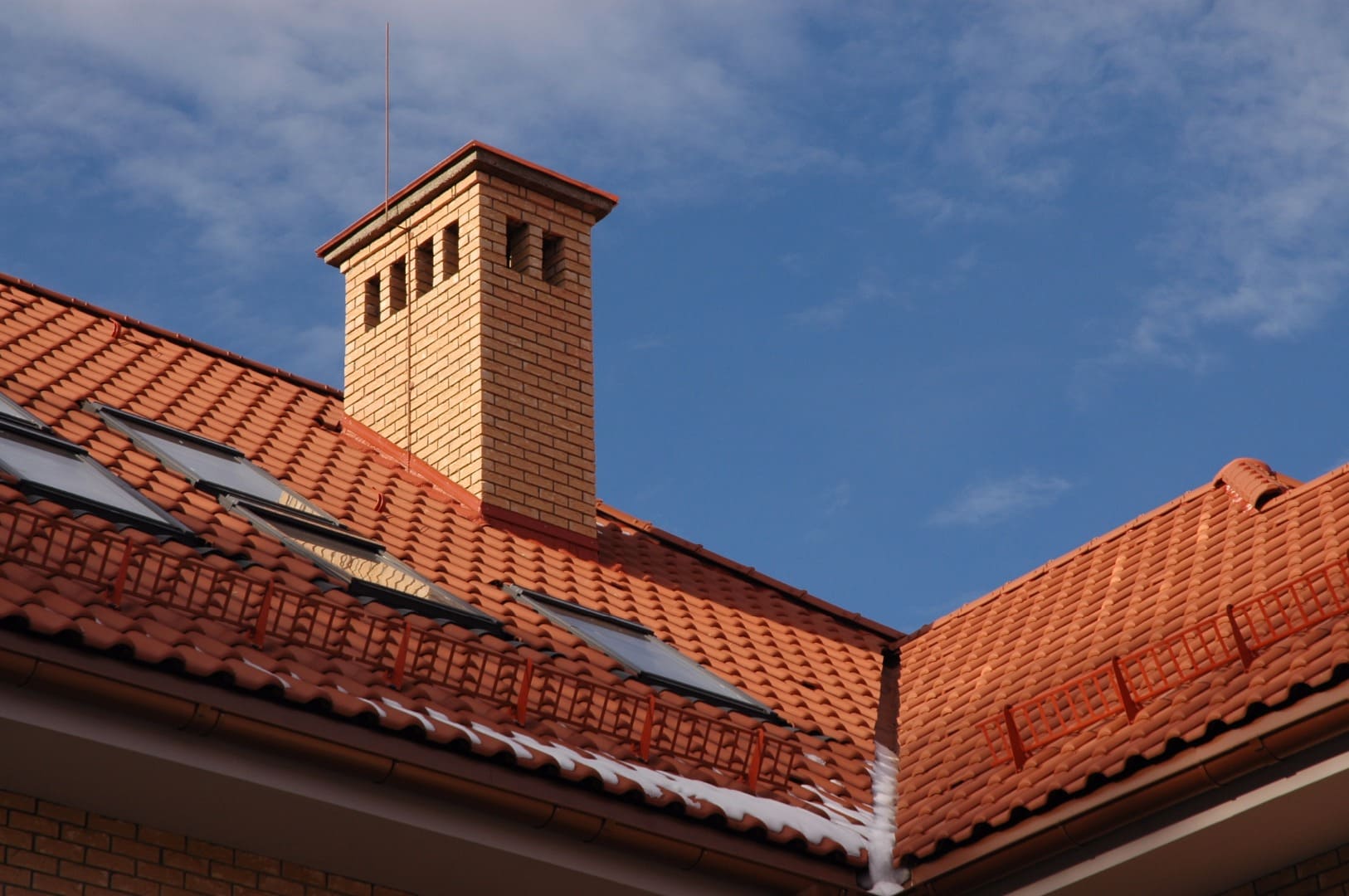

• Cihlový. Před hromadnou distribucí sendvičových systémů byla nejoblíbenějším řešením instalace komínové trubky přes stěnu a následný vývod ven. V tomto případě je nutné vzít v úvahu potřebu uspořádání základů a zdiva podél vnějšího obvodu, což znamená zvýšení celkových nákladů na projekt.

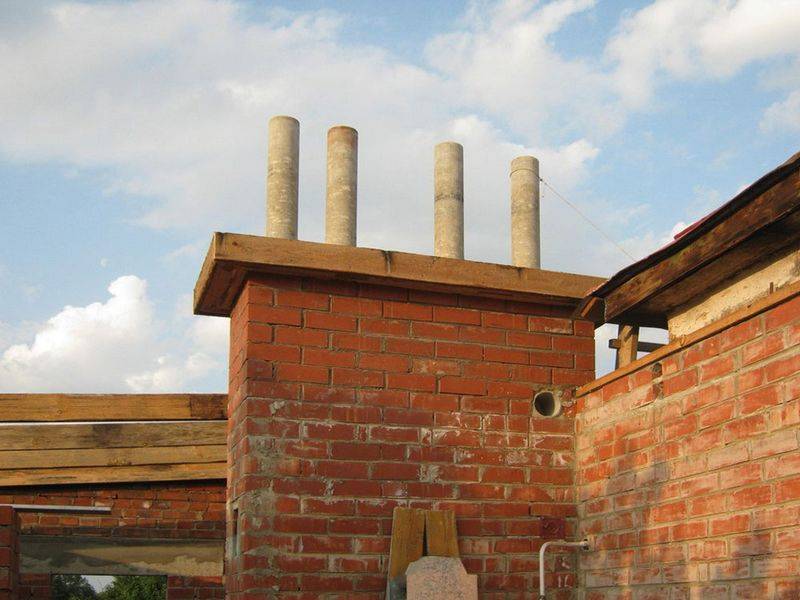

• Azbestocement. Těžké a křehké systémy se dnes prakticky nepoužívají, protože jsou ve všech ohledech horší než ocelové výrobky. Kromě toho se materiál vyznačuje zranitelností konstrukce vůči účinkům zahřátých plynů a vysoké vlhkosti.

• Keramický. Hlavní výhodou těchto kanálů je možnost bezproblémového provozu i při teplotách nad sto stupňů. Tuto výhodu však lze považovat nejen za hlavní, ale také jedinou – keramika je znatelně dražší, vyžaduje dodatečnou izolaci při instalaci a pečlivou péči v budoucnu.

Jak správně udělat komín a vést trubku od kamen přes zeď

Pečlivé plánování umožňuje eliminovat problémy, které mohou nastat při používání topného systému. Je nutné zajistit, aby povrch vystavený teplu nepřišel do styku s hořlavými materiály, které mohou produkovat toxické výpary.

Měli byste také zvážit umístění vnějších úhlů vychýlení, které fungují jako vodítka pro odvod kouře. Vertikální segment by neměl být přesně rovnoběžný s přepážkou stěny, protože taková poloha vede ke stázi produktů spalování. Ve spodní a boční části jsou zabudovány T-kusy, které umožňují instalaci mechanismů odvodu kondenzátu – jinak může vniknutí vlhkosti dovnitř značně zkomplikovat podpal. Pokud jde o horní část, minimální vzdálenost, ve které budou kouř a saze plně odfouknuty proudy zředěného vzduchu, je 15-20 cm od okraje.

Požadavky na boční komín

Seznam podmínek, jejichž dodržování zajišťuje absenci provozních problémů, zahrnuje:

• Umístění výstupního bodu je na úrovni 1,2-1,5 metru vzhledem k povrchu země.

• Montáž svislého segmentu s mezerou 15 cm od příčky nebo přesahu střechy.

• Dodržení vzdálenosti 1,5 m mezi komínovým potrubím a přilehlými budovami.

• Konfigurace obsahuje maximálně tři otočné sekce a maximální délka horizontálního segmentu je do 1 m.

• Zákaz odvětrání komínového potrubí stěnou do jiných vnitřních prostor.

• Vytvoření spolehlivé vrstvy tepelné izolace ve výstupní části a instalace přídavných ocelových plechů uvnitř prostupu.

Vyplatí se dělat komín skrz zeď?

Pokud konstrukce střechy umožňuje vertikální výstup, bude tato možnost výhodnější, protože zaručuje snadnou obsluhu a maximální účinnost paliva. Volba ve prospěch boční konfigurace může být způsobena jak nedostatkem alternativy, tak touhou ušetřit peníze – systém pomáhá provádět instalaci hospodárně a vyhýbat se významným změnám hotových povrchů.

Výběr designu a materiálů

Dvouplášťové kovové komínové kanály jsou zaslouženě nejoblíbenější. Tato pověst je způsobena minimálními mzdovými náklady: stačí připojit potrubí ve správném pořadí, aniž byste se museli starat o dodatečnou tepelnou izolaci nebo uspořádání základů. Existují však alternativní možnosti, o kterých jsme se již zmínili dříve.

Výběr místa instalace

Při určování způsobu instalace komína přes stěnu je nutné vzít v úvahu konstrukční vlastnosti a normy požární bezpečnosti. Hotová konfigurace musí být ergonomická a estetická, poskytovat nezbytnou funkčnost a zaručovat snadnou obsluhu.

Výpočty

Existují tři hlavní parametry návrhu:

• Výška. Záleží na velikosti budovy a typu zvoleného systému. Při nedostatečné délce se znatelně snižuje kvalita tahu, zhoršuje se intenzita spalování a v místnosti se tvoří kouř. Nadměrná délka potrubí naopak vede k příliš rychlé produkci paliva, což způsobuje zvýšení spotřeby.

• Průměr. Další charakteristika, která určuje kvalitu cirkulace vzduchu. Čím výkonnější je instalované zařízení, tím větší by měla být požadovaná hodnota odpovídající rozměrům potrubí nebo adaptéru.

• Tloušťka izolační vrstvy. Volí se na základě maximální teploty, kterou kotel produkuje během provozu. Pro plynová zařízení s maximální teplotou do 250 °C tedy stačí čedičová vrstva 3 cm, zatímco modely na dřevo s teplotou 400 °C vyžadují minimálně 5 centimetrů izolace.

Výkon kotle; Řez, cm; Průměr min, cm
До 3,5;14х14;15,8 3,5-5,2;14х20;18,9 5,2-7;14х27;21,9

Podpůrné nástroje

Chcete-li nainstalovat komín přes stěnu, jak to vyžadují normy požární bezpečnosti, musíte předem připravit další komponenty:

• Ocelová trubka používaná ke spojení kotle a horizontálního segmentu konfigurace ventilace.

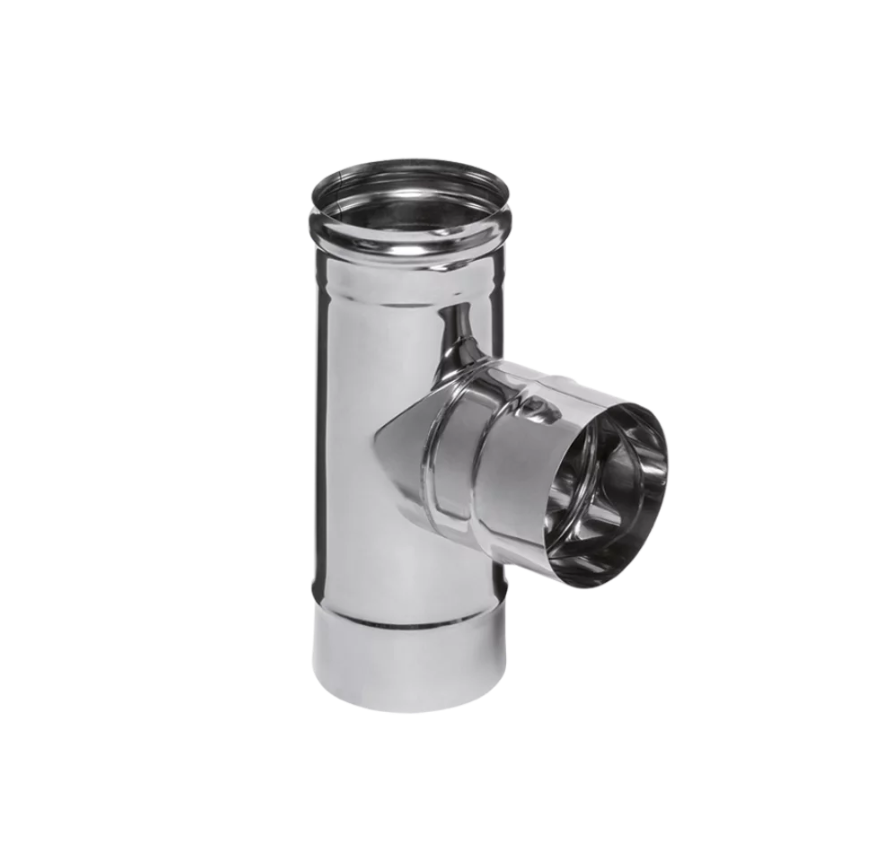

• T-kus potřebný pro připojení sběrače kondenzátu.

• Koleno, které vede konstrukci nahoru v bodě otáčení.

• Nosná konzola, hmoždinky a montážní konzoly.

• Spojovací svorky, tepelně odolný tmel a ochranný kryt, který zabraňuje vnikání nečistot a vlhkosti dovnitř.

Rozdíl mezi instalací komína přes zeď v dřevěném a cihlovém domě

Klíčový rozdíl je určen specifiky stavebního materiálu. Práce s dřevostavbami znamená zvýšené požadavky na dodržování norem požární bezpečnosti, protože pravděpodobnost požáru v takových objektech je standardně výrazně vyšší. Oblast nacházející se v bezprostřední blízkosti odvodňovacího žlabu musí být ošetřena speciální hmotou, která chrání podklad před teplotními vlivy. Kromě toho je předpokladem zachování minimální přípustné vzdálenosti mezi povrchem trubky a stěnou: pokud existuje dodatečná ochrana, vzdálenost by měla být alespoň 25 cm, v ostatních případech – od 50 centimetrů.

Jako mezizábrana může sloužit speciální clona. Stěna je po celé výšce konstrukce obložena cihelným zdivem a zateplena azbestocementovou deskou, která eliminuje možnost dosažení kritické teploty a zahájení doutnání. Zvláštní pozornost je třeba věnovat prostoru, kde se nachází výstupní potrubí – pro zvýšení bezpečnosti se doporučuje nanesení vrstvy omítky a následné položení kamennými nebo porcelánovými dlaždicemi.

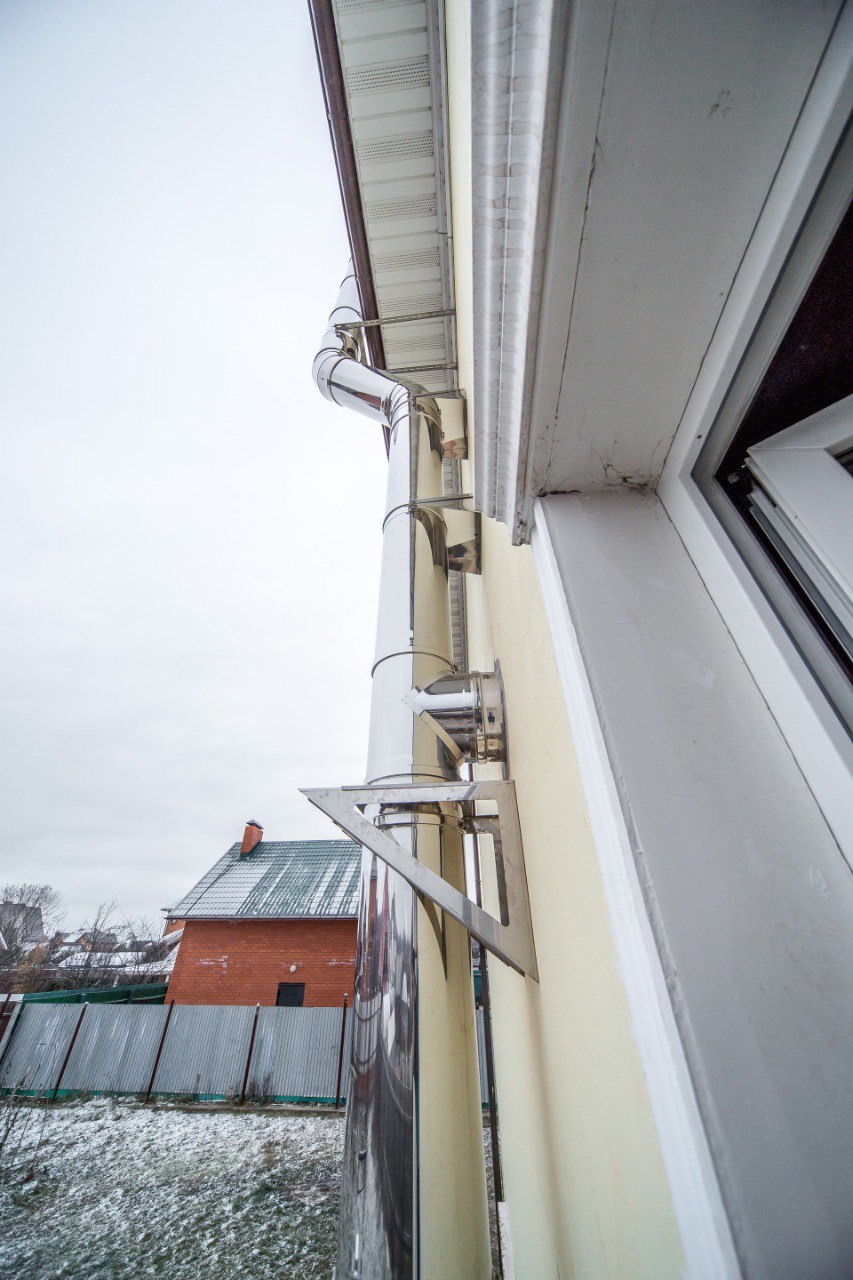

Jak nainstalovat komín přes zeď

Pořadí akcí během realizace projektu je následující:

• Aplikace značení v místě, kde systém opouští stěnu. Označí se výška výrobku a místa pro upevnění, po které se provede důkladná kontrola souladu s konstrukčními parametry.

• Vytvarování otvoru pro vodorovný segment pomocí příklepové vrtačky.

• Izolace průchodu krabicí z ohnivzdorného materiálu, eliminující negativní vliv při provozu topného zařízení.

• Zajištění úseku a vložení trubky do trubky. Jako těsnění se používá žáruvzdorný silikonový tmel. Zbývající trhliny by měly být vyplněny fóliovanou minerální vlnou a vnější spoje by měly být pokryty boxovacími deskami.

• Instalace odpaliště, na jehož dně je připevněna odnímatelná nádoba pro sběr kondenzátu. V budoucnu je nutné blok pravidelně čistit, aby nedošlo k přeplnění.

• Upevnění nosné konzoly a upevnění konzol pomocí hmoždinek s průměrnou vzdáleností kroků 80-100 cm Je důležité zajistit maximální pevnost, protože upevnění drží celou svislou část konstrukce.

• Sériové zapojení segmentů. Vertikální odchylka se kontroluje pomocí úrovně budovy. Svorky a tmel pomáhají zpevňovat klouby.

• Instalace na horní část hlavy – kovový „klobouk“, který chrání kanál před vnějšími vlivy.

Kontrola systému

Pokud je konfigurace komína správně sestavena, měl by se při zapalování vytvořit tah, jehož přítomnost lze ověřit pomocí běžné hořící zápalky. Dostatečná intenzita cirkulace vzduchu tlačí plamen k potrubí.
