HDPE trubky: typy, účel, vlastnosti, značení, připojení a způsoby instalace

HDPE trubky jsou technické výrobky pro tlakové, plynové, sdělovací, drenážní a vodovodní rozvody libovolné délky. Jsou odolné vůči agresivnímu prostředí: rozpouštědlům, abrazivům, zásadám, kyselinám, organickým sloučeninám a horkým kapalinám.

Vyrábějí se kontinuálním vytlačováním a vyznačují se vysokou hustotou (HDPE). V závislosti na rozsahu použití mají několik typů označení, takže spotřebitelé mohou okamžitě určit jejich účel, typ a úroveň přípustného zatížení.

Důležité! Pokud produkt není označen jako „pitný“, musíte si pečlivě prostudovat všechny body certifikátu, abyste se při výběru nezmýlili.

Typy a výroba PVC trubek

PVC trubky jsou také označovány jako PE (polyethylen). Získávají se jako výsledek složitých technických procesů, které se provádějí na speciálním zařízení. Navíc zkratka „HDPE“ označuje způsob výroby a vlastnosti surovin.

• Vysokohustotní polyetylén HDPE (HDPE) se vyrábí při teplotách 120 0 C. 150 0 C za podmínek minimálního tlaku – 0,1. 2 MPa. Vyznačuje se maximální pevností a odolností vůči mechanickému zatížení.
• Nízkohustotní polyethylen LDPE (LPDE) se vyrábí pod tlakem 150. 300 MPa při provozní teplotě 200 0 C. 260 0 C. Je měkký, plastický, náchylný k roztahování.

Důležité! HDPE je mezinárodní označení označující výrobky z PVC s vysokou hustotou. Pozitivní vlastnosti umožňují použití této suroviny pro výrobu různých trubek.

Účel HDPE trubek

Jsou vyráběny v souladu s požadavky stanovenými v GOST 18599-2001 Ruské federace:

• klempířské prvky se doporučují pro instalaci hlavních potrubí, plynovodů a vodovodních potrubí a také pro výměnu vadných úseků;

• Kanalizační produkty jsou určeny pro pokládku úpraven vod, drenáží, drenážních sítí a ochrany kabelů všech typů, kde se používají jako utěsněné kanály.

Technické vlastnosti

• životnost až 40 roky;
• netoxický (PE je materiál šetrný k životnímu prostředí, díky kterému je v Evropě populární);
• nízká úroveň tepelné vodivosti;
• nízké náklady ve srovnání s kovovými analogy;
• při umístění do země nepotřebuje ochranu;
• odolnost proti korozi;
• inertnost vůči chemickým vlivům;
• snadná přeprava a instalace díky nízké hmotnosti (polypropylenové výrobky jsou 6krát lehčí než kovové);
• zvýšená hladkost, usazeniny bahna, nečistoty a vodní kámen se neusazují na stěnách;
• rychlá přeprava obsahu;
• žádné hromadění kondenzátu;
• vyloučení rizika průlomu při zamrznutí kapaliny (trubka změní pouze svůj průměr, zvětší se až o 7% a po rozmrazení se vlhkost vrátí do své původní podoby);
• spolehlivost, jednoduchost, vysoká rychlost připojení při zachování celistvosti konstrukce po celou dobu životnosti;
• snadné spojení s armaturami jakéhokoli typu;
• široký výběr délky, průřezu, účelu a výrobců.

Mezi hlavní nevýhody trubek vyrobených z polyethylenu s nízkou hustotou:

• nestandardní přístup a speciální spojovací prvky;
• přísné dodržování teplotních omezení;
• krátká životnost ve srovnání s litinovými a ocelovými protějšky;
• závislost na typu půdy a vnějším zatížení na ní (pohybující se nebo stacionární, dopravní nebo pěší toky);
• nestabilita vůči ultrafialovému záření, které negativně ovlivňuje výkon.

Náklady na trubky HDPE

Vzhledem k nízkým nákladům na suroviny jsou tyto produkty široce žádané ve všech oblastech hospodářské činnosti obcí. Kombinace dostupné ceny a progresivních vlastností vysvětluje jejich aktivní využití v roli prvků kanalizace, plynu a vody. Používají se také pro rozvody inženýrských sítí v interiéru a pokládání kabelových systémů pod zem.

Nejdražší jsou trubky z PE-100 (sdr 26, 21, 17,6, 17, 13,6 a 11). Odolávají vysokému tlakovému zatížení, jsou odolné proti mechanickému namáhání a doporučují se pro plynovody. Maximální úroveň odolnosti je tisíc hodin nepřetržitého provozu i při vnitřním namáhání. To znamená, že v okamžiku, kdy kapalina zamrzne, jejich stěny zůstávají stále neporušené.

Trubky vyrobené z PE-80 jsou o něco levnější, protože jsou vyrobeny z polyethylenu střední hustoty. Je méně odolný vůči tlakovému zatížení a není vhodný do oblastí s pohyblivou půdou.

Důležité! Cena polyetylenových trubek je velmi příznivá, protože suroviny jsou levné, takže výrobky z nich jsou levné. To však neškodí kvalitě.

Principy klasifikace

Na základě kompatibility s různými typy inženýrských sítí jsou trubky HDPE:

• tlak (pro plynovody, kanalizace a systémy zásobování studenou vodou);
• beztlakové (pro sítě s gravitačním pohybem odpadních vod).

Jsou rozděleni do 3 skupin.

1. Trubky z PE-80. Slouží k zásobování plynem a pitnou vodou. Dodáváno v 5 variantách, které se liší průměrem a tloušťkou stěny (0,2. 7 cm). Cena od 20 do 2,5 tisíc rublů / lineární. m
2. Výrobky vyrobené z PE-100. Vyrábí se ve dvou typech: pro zajištění tlakové komunikace (8 podtypů v ceně od 70 do 2,5 tisíc rublů na metr) a pro přepravu plynných médií (5 kategorií od 30 do 5 tisíc rublů na metr).
3. Produkty PROSAFE jsou vyrobeny z polyetylenu se speciální povrchovou úpravou. Existují 3 třídy: pro plynové systémy (žlutá), horkovodní (červená) a studená voda (modrá). Vyrábějí se o průměru 11…40 cm Odolávají změnám vnitřního tlaku a nepříznivým vlivům prostředí. Snadno se instaluje do neupravených výkopů a přímo do země. Zachovají si své původní vlastnosti po sto let.

Kromě toho existuje 9 dalších kategorií vodovodních potrubí pro uliční kanalizaci a vnější silnice. Průměrné náklady na trubky HDPE se pohybují od 20 do 1,4 tisíc rublů / lineární. m. Vzhledem k provozní teplotě (0. 40 0 C) a odolnosti vůči vysokému zatížení jsou žádané v oblasti hašení požárů.

Symboly a parametry

Podrobné informace o trubkách naleznete v textovém označení. Udává provozní podmínky (maximální tlak, povolená teplota kapalných/plynných látek), rozměry (průměr) a údaje o výrobci. Také na vnější straně je barevné označení ve formě podélných čar:

• žluté značí příslušnost k plynovodním systémům;
• modré potvrzují možnost kontaktu s pitnou vodou.

Podle mezinárodních standardů jsou pruhy umístěny na černém pozadí. Pokud tam nejsou, pak je výrobek určen pro technické potřeby.

Důležité! Dalším ukazatelem je SDR. Záleží na vnějším průměru vstupních/výstupních otvorů a tloušťce stěny. První údaj může dosáhnout 10. 1,2 tisíc mm, druhý – 5. 60 mm. Čím nižší je jejich poměr, tím vyšší je přípustný tlak v síti.

Způsoby připojení

K utěsnění PE potrubí se používá několik metod.

1. Hardwarové svařování. Zahrnuje předběžnou přípravu řezaných konců. Poskytuje silnou přilnavost hran při vystavení vysokým teplotám. Vhodné pro pokládku podzemních komunikací.
2. Instalace na závitové adaptéry, T-kusy, kolena, spojky a další svěrné šroubení. Umožňuje vytvářet libovolná potrubí bez ohledu na konfiguraci. Určeno pro servisované inženýrské systémy.
3. Přírubové připojení. Umožňuje spojovat nekompatibilní prvky: různé typy potrubí, dílů, tvarovek.
4. Elektrofúzní nebo elektrodifúzní svařování. Provádí se pomocí speciálního zařízení, které čte zakódované informace. Obsahuje informace o požadovaných teplotních podmínkách.

Důležité! Čárový kód je umístěn na armaturách s termistorovými snímači. Jsou instalovány na vstupu/výstupu potrubí a poté jsou připojeny k ovládacímu zařízení přes svorky. V okamžiku svařování se speciální spirála zahřeje, načež se polyethylenové části začnou tavit. Toto připojení snese velké zatížení a lze jej použít pro podzemní inženýrské sítě.

Pokládka HDPE trubek do výkopů

Instalace potrubí do země zahrnuje vytvoření otevřených výkopů, jejichž velikost je určena hydrogeologickými podmínkami a úrovní zamrznutí půdy. Poslední parametr je individuální pro různé regiony Ruska. Například ve Volgogradu je to 120 cm a v Moskvě – 140 cm.

Pokud jde o šířku, příkop podél dna by měl odpovídat průměru trubek:

• pro D 120…140 cm optimálně D+50 cm;
• od 70 cm – 1,5D;
• do 70 cm – D+30 cm.

Polyetylenové trubky jsou vhodným materiálem pro podzemní potrubní sítě a dálnice. Jsou levné, dlouho vydrží a snadno se přepravují a stohují. Hlavní věcí při výběru je vzít v úvahu typ, označení a přítomnost barevného pruhu.

Důležité! Prvky se svěrným šroubením nelze umístit do výkopu: pevné segmenty, které nemají další spoje, by měly být umístěny do země. Výjimkou jsou úseky spojené svařováním.

HDPE (low-density polyethylene) polyetylénové trubky jsou zahrnuty v několika kategoriích produktů pro instalaci a opravy komunikací. Používají se jako kanalizační, vodovodní, kanalizační a technologické systémy. HDPE je odolný vůči různým agresivním látkám, abrazivům a hořlavým sloučeninám. Trubky vyrobené z tohoto materiálu mají optimální rovnováhu mezi cenou, kvalitou a životností.

Výroba a typy HDPE trubek

Technologie výroby HDPE trubek je extruze, což znamená tvarování ohřátého materiálu skrz štěrbiny extruderů pod tlakem. Výstupem je nízkotlaký nebo vysokohustotní polyetylén. Běžně se označuje jako HDPE. Potrubí pro zásobování pitnou vodou musí být označeno nápisem „PITÍ“. Pokud takové označení chybí, měli byste zajistit, aby složení materiálu splňovalo bezpečnostní požadavky. To je uvedeno v certifikátu.

Pro výrobu produktu se materiál zahřeje na plastickou teplotu a vtlačí do extrudéru. V závislosti na chemickém složení může být polyetylen HDPE (nízký tlak, vysoká hustota) a LDPE (vysoký tlak, nízká hustota).

Nízkotlaké polyetylénové trubky

HDPE polyetylénové trubky jsou vyráběny podle GOST 18599-2001 RF a jsou určeny pro:

• vodovodní potrubí je díky své pevnosti a hladkosti určeno pro vodovodní sítě a plynovody a pro organizaci tlakové vody bez vytápění;
• kanalizace pro odvádění odpadních vod a použitých vod, uspořádání vnitřních a vnějších kanalizačních sítí;
• odvodnění pro příjem odtoku z povrchu, míst, ze země a následné směřování do kolektorů;
• Pro pokládku kabelů a komunikací lze použít standardní HDPE trubky pro kanalizační účely.

Výhody a příležitosti

Hlavní výhody HDPE trubek:

• dlouhá životnost (až 40-50 let) v závislosti na provozních podmínkách;
• možnost použití potrubí jako součásti ekologického systému zásobování vodou a likvidace odpadních vod, protože HDPE nenasycuje vodu žádnými cizími látkami;
• HDPE je výrazně dražší než kovové trubky;
• při položení do země potrubí nevyžaduje zvláštní ochranu, protože nepodléhá korozi a je vysoce odolné proti deformaci;
• Nízká hmotnost zjednodušuje přepravu, skladování a instalaci;
• možnost rychlé instalace pomocí hotových armatur, spojů, T-kusů a dalších prvků.

HDPE trubky pro plyn

Provozní výhodou HDPE trubek je, že odolávají zamrzání vody a jsou schopny měnit průměr při tvorbě ledu. Potrubí se natáhne o 7 % a nepraskne. V lumen potrubí se netvoří žádná kondenzace, sediment nebo akumulace hlenu a propustnost se v průběhu času nezvyšuje. Potrubí nerezaví a do vody se nedostanou žádné kovové částice.

Omezení ke zvážení:

• Při instalaci je nutné používat pouze spojovací prvky speciálně vyrobené podle norem;
• úzký teplotní rozsah během provozu – HDPE se může při zahřátí deformovat a po zmrazení ztratit pevnost;
• omezené přípustné zatížení z půd a nadzemních ploch ve srovnání s kovovými trubkami;
• potřeba chránit otevřená potrubí před ultrafialovým zářením, protože HDPE se pod jeho vlivem ničí.

Navzdory těmto omezením umožňuje vyváženost výhod a nevýhod HDPE trubek optimalizovat náklady a dosáhnout efektů úspory nákladů. Hlavní podmínkou zůstává dodržování norem a technologických norem při instalaci a provozu. Surovina pro HDPE trubky je nízkonákladová, automatizovaná výroba snižuje náklady, takže konečná cena je pro spotřebitele výhodná.

HDPE trubky na vodu

Co určuje cenu HDPE trubek

Mezi nejdražší typy patří HDPE trubky PE-100 (sdr 26, 21, 17,6, 17, 13,6 a 11), doporučené pro instalaci plynovodů. Mají maximální pevnost, nepodléhají významnému tlakovému zatížení a jsou schopny provozu po dobu tisíce hodin nebo více při vnitřním namáhání. Tím se zabrání prasknutí potrubí při zamrznutí kapaliny.

Trubky PE-80 jsou vyrobeny z méně hustého polyetylenu, ale svými vlastnostmi splňují požadavky na HDPE. Omezení platí pro instalaci potrubí v nestabilních půdách, protože pevnost materiálu je nižší než pevnost HDPE PE-100. Všechny ostatní kvalitativní charakteristiky a vlastnosti přitom zůstávají v mezích hodnot stanovených normami.

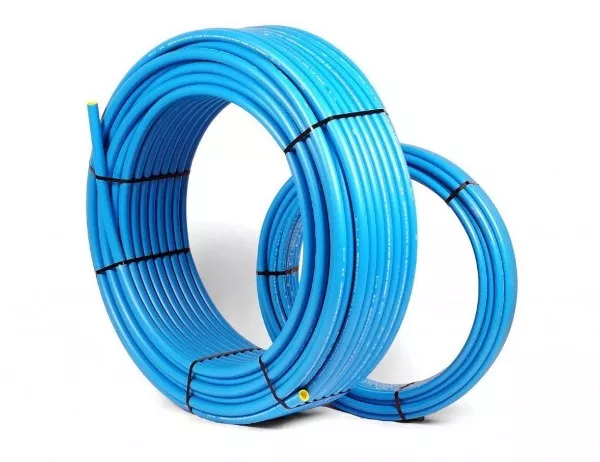

HDPE trubky na pitnou vodu

Klasifikace polyetylénových trubek HDPE

Hlavní typy potrubí:

• tlak pro instalaci plynovodů, vodovodních systémů, tlakových kanalizací;
• beztlakové pro gravitační svody, instalace kabelů a komunikací bez vnitřního tlaku.

Je obvyklé používat více než 9 kategorií, podle kterých jsou trubky HDPE klasifikovány, používaných při instalaci vnějších a podzemních potrubí. Jsou podrobně popsány v GOST a TU výrobců.

Označení HDPE trubek obsahuje údaje o maximálním tlaku (vnitřním), teplotě dopravovaného média, rozměrech výrobku a výrobci.

Barevné značení trubek:

• žluté pruhy na plynovém potrubí;
• modré pruhy znamenají, že pitná voda může být dodávána potrubím;
• černé potrubí bez pruhů lze použít pro zásobování vodovodní a užitkovou vodou;
• Kanalizační trubky z HDPE mají obvykle šedou nebo černou barvu.

Označení se aplikuje v pruzích podle normy přijaté pro takové výrobky.

Parametr SDR pro HDPE trubky udává poměr vnějšího průměru trubky a tloušťky stěny. První číslice parametru může dosáhnout hodnot 1,2 tisíc mm, druhá až 60 mm. Na tomto poměru závisí tlak, který potrubí při tlakovém provozu vydrží. Tloušťka stěn přímo ovlivňuje pevnost výrobku. Vzhledem k nízké hmotnosti HDPE má nárůst tloušťky a pevnosti stěny malý vliv na celkovou hmotnost potrubí.

HDPE trubky pro studny a zásobování vodou

Způsoby instalace a připojení

HDPE potrubí se připevňuje na standardní montážní svorky nebo se pokládá do země. K utěsnění potrubí se používá několik metod.

Svařování – předem nařezané a vyrovnané konce se zahřejí na teplotu tání a spojí. Hardwarová metoda se dobře osvědčila při instalaci podzemních komunikací. Elektrofúzní svařování je technologicky složitější a vyžaduje drahé vybavení.

Závitové připojení přes adaptéry, kroužky, spojky a další díly včetně svěrných šroubení. Používá se v otevřených potrubích jakéhokoli typu a může být použit v podzemních, pokud jsou spoje chráněny před zatížením ze země.

Přírubové spojení je univerzální pro případy, kdy je potřeba spojovat díly nekompatibilních tvarů a velikostí. Pro připojení se používá samostatný prvek. Některé typy potrubí jsou pro takové spojení vybaveny spojkou.

Při pokládce do výkopů je nutné použít masivní prvky bez svěrných tvarovek. Hloubka instalace závisí na hydrogeologických podmínkách v konkrétní oblasti.
