Erpadlo do hluboké studny – princip činnosti ponorných čerpadel a typů

Jednou z klíčových podmínek pro pohodlné bydlení v soukromých domech je účinný systém zásobování vodou. Jako zdroj pitné vody je ve většině případů využívána studna nebo vrt, který se stává nedílnou součástí vodovodní sítě. Pro zvedání vody z hloubky zdroje a její dodávání do míst příjmu vody v domě se obvykle používají čerpadla pro hluboké studny. V tomto článku se blíže podíváme na čerpací jednotky pro studny, zvážíme, jaké typy čerpadel pro studny existují a jak jsou navrženy.

Co je ponorné čerpadlo

Hlubinná nebo ponorná čerpadla jsou speciální zařízení určená k čerpání vody z hlubinných zdrojů, jako jsou studny nebo artéské vrty. Zvláštností takových zařízení je jejich umístění přímo v pracovním prostředí, tzn. zařízení je po celou dobu životnosti ve vodě. Mezi hlavní oblasti použití ponorných vodních čerpadel patří:

• Dodávky sanitární a pitné vody do bytových domů a hospodářských budov.
• Zavlažování zahradních pozemků a zeleninových zahrad.
• Čerpání vody do akumulačních nádrží, bazénů atd.

Konstrukce a typy studňových čerpadel

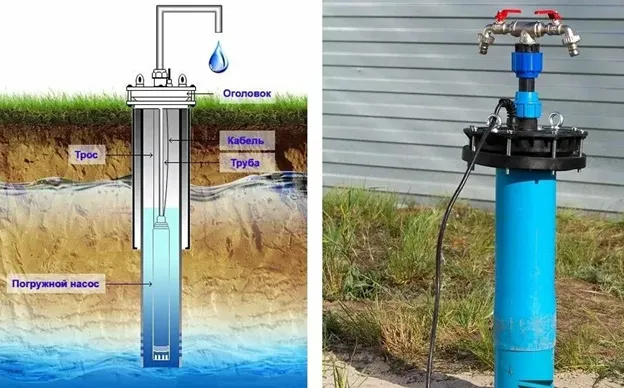

Ponorné čerpadlo se skládá z následujících hlavních součástí:

• Utěsněné pouzdro je vnější částí zařízení, uvnitř které jsou umístěny hlavní součásti čerpacího zařízení.
• Oběžné kolo je prvek zařízení, který pohybuje kapalinou z hloubky do potrubí a poté do míst příjmu vody.
• Elektromotor – motor, který běží na elektřinu, je spojen s oběžným kolem přes pracovní hřídel a zajišťuje chod čerpadla.

Na těle čerpací jednotky je umístěno speciální odbočné potrubí, ke kterému je připojena hadice, sloužící k dopravě kapaliny do domu.

Typy hlubinných čerpadel a princip jejich činnosti

V závislosti na principu činnosti se vodní čerpadla pro studny dělí na:

Odstředivá čerpadla

Činnost takových čerpacích zařízení je založena na principu odstředivé síly, kdy tlak potřebný pro pohyb vody vzniká otáčením lopatek umístěných na oběžném kole. Při pohybu oběžného kola je kapalina nasměrována k vnitřním stěnám čerpadla, kde vzniká přetlak. Tím se pracovní médium tlačí dále do hadice.

Tato čerpadla se vyznačují svou všestranností, stabilním výstupním tlakem, spolehlivostí a produktivitou. Díky svým výhodám jsou takové modely mimořádně oblíbené jak v oblasti domácího zásobování vodou, tak v průmyslu.

Vortexové modely

Konstrukce vírových zařízení je podobná jejich odstředivým protějškům. Hlavním rozlišovacím znakem takových zařízení je oběžné kolo, které je vybaveno speciálními lopatkami umístěnými pod úhlem. Díky tomu dostává čerpaná kapalina další zrychlení a na výstupu se vytváří vysoký tlak.

Navzdory skutečnosti, že se takové čerpací zařízení vyznačuje trvale vysokým tlakem, jsou taková čerpadla citlivá na kvalitu čerpané kapaliny, což může ovlivnit dobu jejího používání.

Šroubovací zařízení

Ponorná zařízení tohoto typu jsou vybavena hydraulickou částí v podobě šneku, proto se takovým zařízením také říká šneková zařízení. Pohyb vody se provádí podél těla rotujícího šneku, který při pohybu čerpá kapalinu a vytváří potřebný tlak na výstupu.

Takové modely často umožňují přepravu vody s vysokým obsahem velkých částic písku nebo viskózních kapalin. Zároveň se vyznačují odolností a zachovávají si funkčnost i při nízkém průtoku vody. Mezi nevýhody patří nízká účinnost a snížená produktivita při čerpání kapaliny z velkých hloubek (50 m a více).

Vibrační čerpadla

Konstrukce vodního čerpadla zahrnuje přítomnost vibrátoru spojeného s pístem, který při pohybu vytváří střídavě nízký a nadměrný tlak. Po uvolnění vakua vstupuje voda a je nasávána do čerpadla, načež je kapalina pod tlakem vytlačována do výstupních trubek a do připojené hadice.

Tento typ čerpacího zařízení se vyznačuje jednoduchou konstrukcí a nízkou cenou. Taková zařízení se však nemohou pochlubit vysokou produktivitou a tlakem, což umožňuje jejich použití pouze pro čerpání kapaliny z mělkých hloubek.

Závěr

Při výběru studničního čerpadla je důležité zvážit konstrukční vlastnosti zařízení a věnovat pozornost jeho technickým vlastnostem, na kterých bude záviset účinnost a spolehlivost celého vodovodního systému vašeho domova.

Společnost Progrem nabízí kvalifikovanou pomoc specialisty při výběru čerpacího zařízení s ohledem na vlastnosti a parametry vaší vodovodní sítě. Máme široký sortiment vodních čerpadel od předních evropských a ruských výrobců. Všechny produkty jsou certifikovány a poskytujeme oficiální záruku. V případě potřeby Vám pomůžeme najít dodavatele pro montáž a seřízení čerpací techniky.

Kontaktujte naše manažery pro bezplatnou konzultaci zavoláním na čísla uvedená na webových stránkách nebo nám napište prostřednictvím online formuláře. S výběrem vám vždy rádi pomůžeme!

Čerpadlo pro hluboké studny je nezbytné pro použití na soukromých pozemcích rodinných domů, farem a průmyslových podniků. Jeho oblíbenost je dána širokým rozsahem použití: zařízení je potřeba k získávání vody, odvodňování zatopených studní nebo sklepních prostor. V našem článku budeme hovořit o vlastnostech jeho provozu, typech a také zvážíme výhody a nevýhody zařízení a poskytneme doporučení pro výběr této techniky.

Co je hlubinné čerpadlo, princip činnosti a hlavní typy

• dodávka vody do soukromých domů;
• použití při hašení požárů;
• zavlažování osobních pozemků, zemědělských pozemků;
• vytvoření požadovaného tlaku ve vodovodním systému;
• odčerpávání a plnění velkých nádob: bazény, nádrže, studny.

Relevance aplikace určila popularitu této techniky. Toto zařízení je určeno k získávání vody umístěné v hloubce až 80 m a také k její přepravě potrubím. Průmyslové modely s výkonnými motory jsou schopny čerpat ve větších hloubkách: až 1000 m.

Čerpací zařízení poskytne vodu soukromé chatě, zahradním pozemkům a přístavkům venkovského domu. Průmysl vyrábí tato zařízení různých typů. Uvažujme o konstrukci čerpadla pro hlubinné vrty, společné pro většinu typů.

Společné součásti konstrukce zařízení jsou:

• elektrický motor;
• vestavěný filtrační prvek;
• ochranný obal;
• oddělení čerpadla;
• ventil;
• napájecí kabel;
• drenážní zařízení (zátka nebo síť);
• výstupní potrubí.

Nasávání kapaliny se provádí nasáváním kapaliny hydraulickými stroji v závislosti na typu modelu přes spodní nebo horní část. Filtr chrání zařízení před pronikáním pevných úlomků.

Typy čerpadel pro hluboké studny

Princip činnosti všech typů čerpadel pro hluboké studny závisí na aplikaci.

Existují tyto typy:

1. Čerpadla do vrtu nebo do hloubky. Vodu sbírají v hloubce až třiceti metrů. Během provozu musíte zajistit, aby voda vstupující do systému byla extrémně čistá – jsou náladoví vůči vzhledu různých nečistot v ní.
2. Wells. Výrobní zařízení nižšího výkonu, nenáročná na kvalitu vody.
3. Odvodnění Takové modely provádějí odvodnění v suterénech, bažinách a rybnících. Jsou také vhodné pro odčerpávání kanalizačních kapalin.
4. Fekální. Instalují se pro čištění žump a septiků. Vybavení konstrukcí skartovačkami vám umožní rozemlít nečistoty, které se setkají.

Kromě toho jsou ponorná čerpadla pro instalaci do studny klasifikována podle principu jejich činnosti.

Existují následující typy:

• Odstředivá čerpadla pro sběr vody ze studny;
• vírová zařízení;
• se šroubovým provedením;
• vibrační.

Podívejme se krátce na každý z těchto typů.

Odstředivé

Zařízení tohoto typu se vyznačuje dlouhou životností a spolehlivostí při provozu.

• rotační kola;
• čepele;
• přihrádka pro odsávání kapaliny;
• tlakové vedení;
• filtr;
• zpětný ventil;
• kryt.

Po připojení k elektrické síti se kolo začne pohybovat. Odstředivá síla vytvářená lopatkami tlačí vodu ze sacího kanálu do tlakového kanálu.

Díky malým rozměrům a hmotnosti je jednotka vhodná pro instalaci. Systém je nenáročný na čistotu kapaliny a poradí si s nečistotami.

Vír

Hlavní hnací silou kapaliny v tomto provedení jsou lopatky. Jsou to oni, kdo přivádí vodu do výstupního potrubí. Vortexová čerpadla se vyznačují vytvářením silného tlaku, schopností vytvářet tlak potřebný pro provoz a mají samonasávací funkci. Jejich nevýhodou je nízká účinnost, fungují pouze s čistou vodou.

Auger

Pod krytem z nárazuvzdorného materiálu je instalován šnek. Po zapnutí tlačí vodu do výstupu. Kapalina neproudí v opačném směru díky nainstalovanému těsnění.

Tento design je produktivní, funguje tiše a snadno se instaluje. Je vhodný pro čerpání vody i viskóznějších materiálů.

Vibrační

Zařízení tohoto typu hlubinných čerpadel má složitou konstrukci. Podívejme se na komponenty:

• elektrárna s elektromagnetem;
• píst spolupracující s vibrátorem;
• přihrádka pro uložení nasáté kapaliny;
• výstupní potrubí;
• komora vstupního kapalného média;
• tlumič, který stabilizuje činnost pístu;
• tyč, která pohání píst;
• zpětný ventil.

Po zapnutí vibrátor spustí píst do provozu. V oddílech se vytváří zředěný tlak, který umožňuje naplnění komory kapalinou. Prochází ventilovými mechanismy a jde do výfukového potrubí.

Klady a zápory použití čerpadel pro hlubinné vrty pro údržbu studní a studní

Všimněme si pozitivních a negativních aspektů instalace hlubinných čerpacích zařízení. Začněme výhodami této techniky:

1. Vysoká účinnost, produktivita práce získaná čerpáním kapaliny ze země.
2. Malé rozměry zařízení. To platí pro čerpadla jakéhokoli typu, bez ohledu na princip činnosti.
3. Rychlá instalace zařízení, jednoduchá údržba a obsluha.
4. Získání dobrého tlaku při čerpání.
5. Velká životnost dosažená díky jednoduchosti a spolehlivosti zařízení.

Upozorněme také na nedostatky – jsou pouze dva. Prvním je neopravitelnost takového zařízení. Většina zařízení je vyráběna v pouzdře s nerozebíratelnou konstrukcí, která znemožňuje odstranění závad v případě poruchy.

Další nevýhodou je, že zařízení také nebude fungovat v podmínkách silně znečištěných kapalných médií.

Doporučení pro výběr

Ponorná hlubinná čerpadla se instalují přímo do kapalného média. Toto umístění poskytuje efektivnější provoz než zařízení umístěná na povrchu místa.

Produktivní modely mohou zásobovat vodou několik soukromých pozemků se stávajícími skleníky a budovami.

Pro výběr správného modelu mezi velkým množstvím typů hlubinných zařízení se majitel domu musí rozhodnout pro následující otázky:

1. Objem přitékající kapaliny. Pokud je vrt vrtán odbornou vrtnou firmou, poskytují tyto údaje zástupci spolu s uzavřením smlouvy o dílo. Při vrtání na vlastní pěst musí být objem vypočten nezávisle. Chcete-li to provést, musíte změřit dobu, za kterou kapalina naplní nádobu známé velikosti.
2. Výkon. Normální zařízení přečerpá asi 1 litrů za 50 minutu. Na základě údajů, že průměrná tříčlenná rodina spotřebuje zhruba 180 litrů, bude tento výkon majiteli privátu vyhovovat.
3. Moc. Vrty pracující v hloubkách do 30 m musí mít minimální výkon 1,5 kW. Nízkoenergetická zařízení jsou užitečná v případech, kdy se vodonosná vrstva nachází blízko povrchu země.
4. Indikátor tlaku. Podle teorie se jeden vertikální metr rovná deseti horizontálním. Pokud je studna umístěna v hloubce 30 m, měl by být parametr tlaku asi 70 m. Pokud má instalace nízký tlak, kapalina nemusí dosáhnout bodu příjmu vody. Příliš silný bude naopak působit nečinně.

Povinným faktorem musí být také přítomnost ochrany zařízení. Přítomnost relé průtoku vody a plovákového spínače chrání čerpadlo před selháním.

Navzdory skutečnosti, že všechna čerpadla pro hluboké vrty jsou kompaktní, musíte se ujistit, že velikost zakoupeného produktu je menší než průměr vrtané studny. Účinnost dodávky vody do soukromého domu závisí na výběru správného modelu.

Nákup výkonné, a tedy drahé instalace, se může ukázat jako nerentabilní pro majitele venkovského domu s nízkou spotřebou vody.
