Den v životě elektrikáře: propojování zásuvek ohebným drátem – Blogy Mastergrad
Zdá se, že co by mohlo být jednodušší než instalace dvou zásuvek? Na fotografii jsou dvě zásuvky namontovány do sádrokartonové / sádrokartonové stěny s vysoce kvalitní zvukovou izolací:
Ale jako v každém podnikání existují nuance a funkce, zejména pokud si stanovíte úkol vytvořit skutečně vysoce kvalitní připojení.
Tradičně jsou zásuvky v obytných prostorách připojeny podle jednoho ze dvou schémat – buď je každá následující zásuvka připojena paralelně přes předchozí s kousky drátu (dále v tomto článku budu takové spojení nazývat slovo „smyčka“) a každá skupina zásuvek je připojena k poslední zásuvce předchozí skupiny pomocí kusu kabelu.
Nebo jsou v rámci skupiny zásuvky propojeny „smyčkou“ a samotné skupiny jsou odděleny „hvězdou“ od spojovací krabice. Někdy se tyto dvě metody kombinují, ale podstata zůstává stejná.
Je třeba říci, že předpisy tento způsob připojení skutečně nezakazují a vzhledem k nízké pracnosti je velmi běžný. Na druhou stranu nemůžeme mlčet o zásuvkách spálených špatným kontaktem a dokonce i požáry, zkraty v zásuvkových skříních kvůli poškozené izolaci žil, „spadlé“ zásuvky v kabelu kvůli špatnému kontaktu v jedné atd. .
No, například (obrázek převzatý ze stránky elektrik-kiev.com):
V zásadě k takovým případům dochází, když se na zapojování zásuvek podílejí lidé, kteří nejsou elektrikáři, například když to dělají na částečný úvazek všeobecní gastarbeiti nebo štukatéři.
Pokud kabelové rozvody provedl profesionální elektrikář, jistě bude sloužit dlouho a bez poruch. A v tomto článku navrhuji zvážit, jak snížit pravděpodobnost selhání připojení obecně na statistické minimum (protože nic bezpečného proti selhání neexistuje).
Kromě toho PUE specifikuje požadavky na ochranné uzemnění, včetně zásuvek:
1.7.139. Spoje a spoje uzemnění, ochranných vodičů a vodičů systému vyrovnání a vyrovnání potenciálu musí být spolehlivé a zajistit kontinuitu elektrického obvodu. (.) Spoje musí být chráněny před korozí a mechanickým poškozením.
Nejlepší shodu s těmito požadavky zajišťují neoddělitelná spojení specifikovaná v PUE-7, z nichž jedno je krimpovací.
Osobně navíc nemám důvěru v ochrannou zemnící smyčku z toho důvodu, že např. při špatném kontaktu fáze nebo nulového vodiče si toho uživatel hned všimne (konvice nefunguje nebo jiskří v zásuvce) a zasáhnout a v případě špatného kontaktu v ochranném uzemnění jádra to zůstane do poslední chvíle bez povšimnutí – dokud nedojde k poškození izolace u zařízení třídy ochrany I (zhruba řečeno sem patří všechna zařízení, která mají zemnící kontakt na zástrčka – varné konvice, pračky, žehličky atd.).
V případě špatného nebo chybějícího kontaktu v ochranném zemnicím vodiči, v přítomnosti zařízení diferenciální ochrany (VDT / RCBO, lidově RCD / DIF), dojde k jejich činnosti pouze tehdy, když se osoba dotkne těla kovového vadného zařízení, což způsobí únik proudu jeho tělem. Při absenci RCBO/RCBO může takový dotyk bohužel skončit tragicky.
Požadavky na kvalitu připojení ochranného zemního jádra tedy musí být vyšší než na fázi a nulový vodič. Ale s fází a nulou to také není tak jednoduché – proud v zásuvkách propojených kabelem často protéká mnoha odpojitelnými spoji, které mají odpor a jsou zdrojem potenciálních problémů. A čím dále je zásuvka od začátku smyčky, tím více proudu protéká větším počtem spojení.
Propojení přes odbočovací krabici má i nevýhody – je větší spotřeba kabelu, musí být přístup do krabice, která se často do interiéru nevejde. Podvodníci obvykle zazdí krabice, což, pokud existují skládací přípojky, se stává pro obyvatele problémem, pokud spojení „vypadne“.
Je zřejmé, že pro zajištění vysoké spolehlivosti musí být spojení ve smyčce neoddělitelná, a pokud je to možné, počet spojení by měl být snížen.
Splnění těchto požadavků zajišťuje schéma, kterému se budu věnovat v tomto článku. Nezáleží na tom, zda jsou použity propojovací krabice nebo ne, ale v rámci skupiny jsou zásuvky zapojeny následovně:
1. Je-li z této skupiny napájena další skupina zásuvek, pak přívodní i odchozí kabely přicházejí do první zásuvkové krabice (a ne první a poslední, jak je zvykem při kabeláži), kde jsou spojeny trvalým spojením (I použijte opersovku) s hvězdicovými odbočkami do skupin zásuvek. To zajišťuje minimální možný počet připojení před napájením další skupiny a ani vypnutí všech zásuvek v dané skupině neovlivní výkon další skupiny.
2. Hvězdicové zapojení v rámci skupiny také zajišťuje minimum kontaktních spojení. A to jsou trvalá spojení s vysokou spolehlivostí a nízkým odporem.
3. Pokud je ve skupině mnoho zásuvek (například 5), pak je „hvězda“ rozdělena na několik, spojených trvalým spojením – 3-4 spojení v každé.
To zajišťuje nejvyšší spolehlivost a bezpečnost připojení.
Začneme tedy odstraněním žil.
Poté se pomocí kleští nasadí na vodiče objímka (na fotografii jsou spojovací objímky Klauke). Kleště usnadňují zatlačování žil do pouzdra, dokud nezačne izolace, to lze provést pouze ručně, pokud pouzdro není pevně zabaleno (poté musí být naplněno dalšími dutinkami, dokud není pevně zabaleno):
Dále se objímka lisuje:
Výsledkem je vysoce kvalitní trvalé spojení:
Kvalita krimpování se kontroluje vizuálně (každé jádro by mělo mírně vyčnívat z objímky) a škubáním jader. Dále se provede izolace a spoje, nejprve pomocí vysoce kvalitní elektropásky 3M, poté pomocí teplem smrštitelné hadice s lepicí vrstvou. Izolační páska je ještě potřebnější k upevnění vodičů k sobě, aby trubka co nejtěsněji dosedla.
Po nahřátí a smrštění trubiček se trubička podél přední hrany přilepí zmáčknutím kleštěmi. Lepidlo obsažené na vnitřní stěně trubky se roztaví a vyplní všechny praskliny uvnitř, čímž poskytuje vysoce kvalitní izolaci.
Dále se přebytečná trubka odřízne elektrikářskými nůžkami (neuvěřitelně pohodlný nástroj pro řezání zvlnění, elektrické pásky, teplem smrštitelné trubice, řezání otvorů v zásuvkových krabicích, řezání drátů atd.):
Zde je výsledek:
Dále je vše pečlivě umístěno do zásuvky. Je zřejmé, že pro takové metody musí být alespoň jedna zásuvková krabice hluboká (60 mm). Zde jsou standardní zásuvkové krabice (hloubka 45 mm), další hloubku zajišťuje sádrokartonová deska a sádrokartonová deska.
Výsledkem je čisté spojení:
Ano, náhradní délka žil je položena tak, že trvalé spojení lze v případě potřeby ještě minimálně 2-3x předělat.
Jak můžete vidět na fotografii, aby byla elektroinstalace v zásuvkových krabicích praktická, vhodná pro montáž a demontáž zásuvek a také esteticky vypadala, je uvnitř zásuvkových krabic použit lankový vodič PuGV.
Podle ustanovení 3 GOST 22483-2012. Proudové vodiče pro kabely, dráty a šňůry (zavedeny místo GOST 22483–77):
Žíly třídy 1 a 2 jsou určeny pro kabelové výrobky pro stacionární instalaci. Vodiče tříd 3, 4, 5 a 6 jsou určeny pro flexibilní kabelové produkty, ale lze je použít i pro kabelové produkty pevné instalace.
Lankový ohebný drát PuGV (třída ohebnosti 5 dle GOST 22483-2012, dále jen lanko) lze tedy použít pro trvalé spojení zásuvek uvnitř zásuvkových skříní (používá se i v rozvodnicích).
Kabely od rozvaděče, rozvodné skříně, mezi skupinami atd. v každém případě budou jednožilové, neboť mezi kabely určenými pro přenos a rozvod elektrické energie ve stacionárních elektroinstalacích mají kabely třídu pružnosti jádra 1 (v rámci průřezů používaných pro vnitrobytové rozvody).
To znamená, že ti, kteří propojují byt drátem PVS, jsou hackeři, protože PVS není určeno pro tyto účely, nesplňuje požadavky GOST 31565-2012 (Kabelové výrobky. Požadavky na požární bezpečnost) pro obytné prostory a má životnost pouze 5 let.
Pokud je navíc použit lankový drát, musí být zakončen kolíkovými oky a vzniká také následující problém. Lankový drát se stejným průřezem je výrazně tlustší než jednožilový drát, protože se skládá z mnoha drátů. Další zvětšení průřezu zajišťuje tělo hrotu. Může tedy nastat situace, kdy se zakončený ohebný drát téměř nevejde do objímky, což je důležité u samosvěrných mechanismů (u šroubových mechanismů se to většinou nedodržuje, ale mají podstatnější nevýhody).
To znamená, že musíme tuto situaci zvážit individuálně v případě každé řady zásuvek.
Například pro typický průřez žil zásuvkových vedení 2.5 čtvercový pasuje PuGV, zakončený NShV nebo NShVI do samosvěrných svorek zásuvek Legrand Valena, ale není možné jádro vytáhnout ze zásuvky pomocí standardní prostředky.
V tomto případě (a takový případ na tomto zařízení nastal) je jediným východiskem použití vodiče menšího průřezu, tedy 1.5 mm2.
Někteří čtenáři budou rozhořčeni – jak je to možné, každý říká, že na zásuvky instalovat 16ampérový jistič a 2.5mXNUMX kabel, jen na světlo. To je skutečně pravda a já sám tento slogan podporuji – hrajeme tak na jistotu a chráníme návštěvníky sekce elektrikářů, kteří nejsou specialisté, před hackery.
Ale elektrikář musí být především inženýr a v důsledku toho umět vypočítat a znát hranice přípustnosti konkrétního řešení. Faktem je, že 16ampérový stroj plně chrání 1.5 čtvercové vodiče, ale s určitými výhradami.
Pro dlouhodobě přípustný proud PuGV v zásuvkové skříni byste se měli podívat na sloupec pro „dvě jednojádrové“ (podle PUE se PE nebere v úvahu) a je to 19 ampér. Minimální provozní proud domácího stroje je 16 * 1,13 = 18,08 ampér, což je méně než proud uvedený v tabulce.
Ale kabel ve stěně se počítá podle sloupce „pro jeden dvouvodič“ a jeho přípustný dlouhodobý proud je menší než prahový proud stroje. Kromě toho je třeba vzít v úvahu, že kabel ve stěně „funguje“ v nepříznivějších podmínkách a také není možné jej vyměnit. Navíc je průřez takových kabelů často podceňován.
Z toho plyne pravidlo, že jeho průřez přívodního kabelu by měl být 2.5 čtverečních, ale uvnitř zásuvkových krabic lze vytvořit vedení PuGV 1.5 čtvereční.
Pokračujme tedy. Odizolování jader se provádí dalším stahovačem. To je rychlejší, není třeba upravovat hloubku odizolování – jeden odizolovač je nastaven na hloubku odizolování pro krimpování, druhý – pro NShVI.
Dále se NSHVI nasadí a zalisuje:
Na fóru padla rada na krimpování NSHV (tedy bez „sukně“). ale nedoporučuji to dělat (je lepší trochu oříznout „sukni“ NShV). Zde je důvod:
Zde je výsledek:
A první připojená zásuvka:
Děkuji vám za pozornost.
Zásuvkové skupiny jsou hlavní součástí organizace zásobování energií každého domu. Rozmanitost domácích spotřebičů připojených k síti vedla k potřebě spousty zásuvek a měly by být doslova ve všech místnostech. A aby vše fungovalo normálně, je nutné vybrat správný průřez kabelu a také ochranné spínací zařízení.

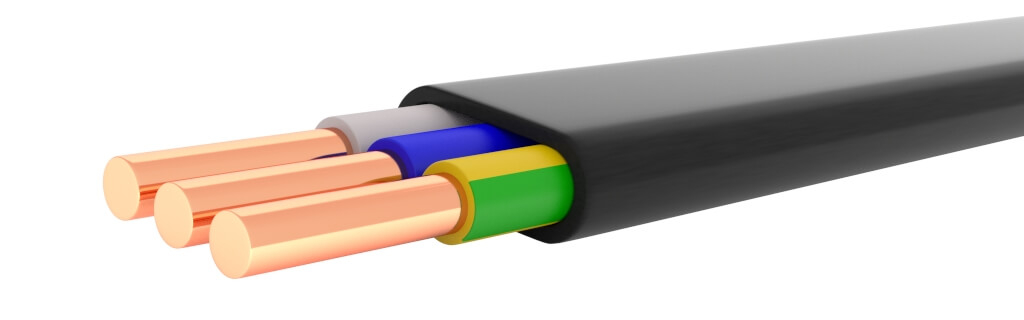

Výběr kabelu pro připojení zásuvek
Je třeba vzít v úvahu, že který kabel je vybrán pro zásuvky, určí spolehlivost systému. Elektrické spotřebiče pro domácnost se velmi liší výkonem, takže při výběru průřezu kabelu byste se měli řídit následujícími doporučeními:
- Identifikujte výkonné spotřebiče energie s výkonem 1 kW a vyšším, které mohou pracovat po dlouhou dobu (pračka, klimatizace, trouba, varná deska atd.). Takové elektrické spotřebiče musí mít samostatnou zásuvku, která je připojena přímo z rozvodné desky. Průřez kabelu pro taková zařízení se volí individuálně na základě jejich výkonu. Pro napájení pračky nebo trouby s výkonem až 3,5 kW (~16A) je tedy vhodný měděný kabel o průřezu jádra 2,5 mm² (můžete například použít VVG-Png 3×2,5) , a pro varnou desku o výkonu 7 -8 kW (~32-37A) se doporučuje použít stejný kabel, ale o průřezu 6 mm² (například VVG-Png 3×6).
- Zbývající spotřebiče v bytě nebo domě se připojí na společné zásuvkové skupiny. Pro takové skupiny se doporučuje použít kabely s měděnými vodiči o průřezu 2,5 mm².
Jak vidíte, výběr průřezu kabelu přímo závisí na výkonu elektrických spotřebičů, které budou v budoucnu připojeny.
Způsoby kladení kabelů
Pokládání kabelů lze provádět jak skryté (v podlahách, ve speciálních kanálech a dutinách stavebních konstrukcí, drážkách, drážkách), tak i otevřeně (v elektrických soklových lištách, krabicích atd.). Oba způsoby mají svá pro a proti.
Skrytá instalace
Instalace kabelu do drážky stěny nebo do vrstvy přípravy podlahy je nejlepší variantou pro obytné prostory, jejichž stavební konstrukce jsou vyrobeny z nehořlavých materiálů. Při tomto způsobu instalace bude kabel pro zásuvky skrytý a nezkazí interiér. Stojí za zmínku, že pokládání kabelů za zavěšenými stropy je také skryté a v závislosti na skupině hořlavosti materiálů používaných při výrobě stropů by pokládání kabelů mělo být provedeno následovně:
- podhledy skupiny hořlavosti G1 – v nekovových trubkách a krabicích;
- podhledy skupiny hořlavosti G2 – v nekovových trubkách a krabicích se stupněm krytí IP4X;
- zavěšené podhledy skupiny hořlavosti G3 a G4 – v kovových trubkách a krabicích s lokalizační schopností (musí odolat zkratu v elektrickém vedení v něm uloženém, aniž by došlo k vyhoření stěn). Doporučená tloušťka stěny se volí z tabulky.
Skrytá instalace elektrického vedení v dřevěných domech je také povolena za předpokladu, že kabely a vodiče jsou umístěny v kovových trubkách, které mají lokalizační schopnosti.

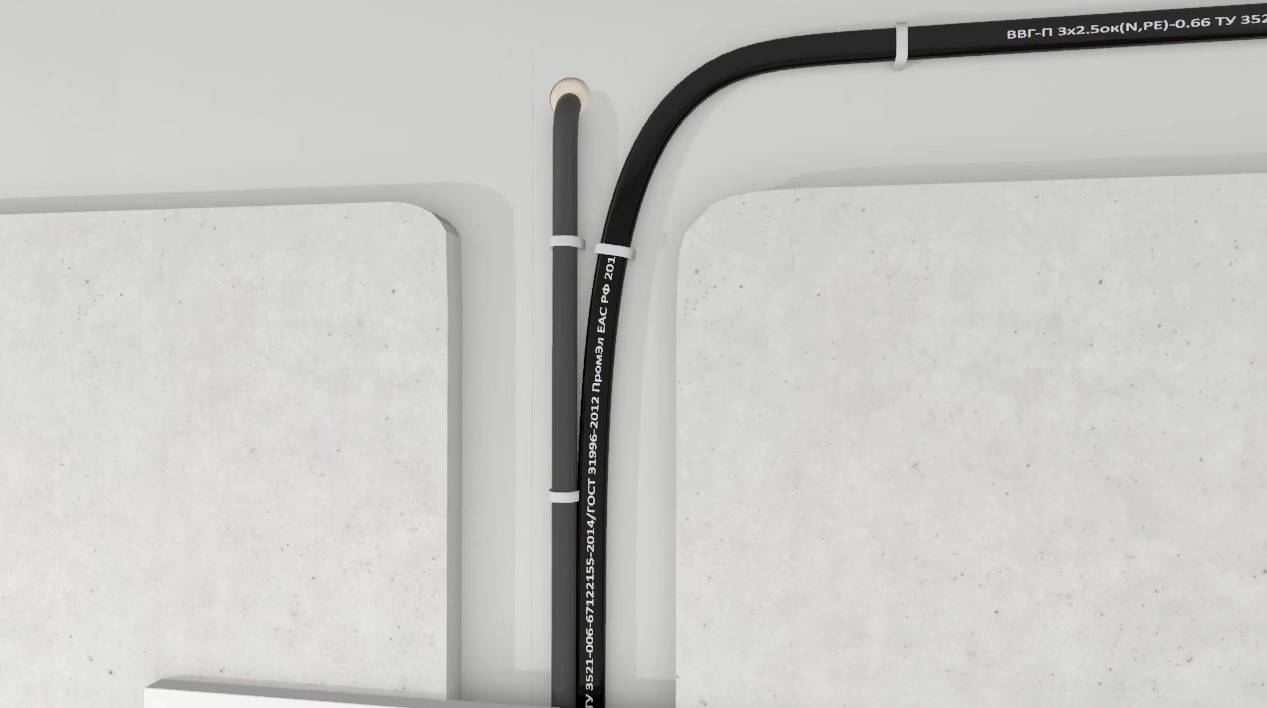

Instalace odkrytého kabelu
Ne vždy má smysl kabel schovávat. Například když potřebujete proběhnout malý úsek trasy v nově zrekonstruovaném bytě nebo udělat rozvody ve srubu. Nejlepší možností je v tomto případě položit kabel (drát) do plastové krabice nebo na speciální izolátory. Je třeba poznamenat, že u hořlavých konstrukcí je povolena otevřená instalace jediného kabelu zpomalujícího hoření o průřezu nejvýše 6 mm².
Je důležité si uvědomit, že bez ohledu na to, jakou možnost si vyberete pro pokládku elektrického vedení pro zásuvky, musíte si uvědomit, že musíte použít kabely, které jsou nehořlavé, když jsou položeny ve skupinách, například VVGng, VVGng-LS.
Ochrana proti přetížení kabelu
Současné používání několika výkonných domácích elektrických spotřebičů připojených ve stejné místnosti může způsobit přetížení vaší elektrické sítě. To může vést k přehřátí spojů a následnému požáru. Abyste tomu zabránili, měli byste používat automatické jističe (AB), které poskytují ochranu proti přetížení kabelu. Hodnocení AV je zvoleno jako nejnižší na základě vypočtených nebo jmenovitých proudů elektrických přijímačů, ale tak, aby nedocházelo k jeho vypnutí při krátkodobém přetížení (rozběhové proudy, proudy při samorozběhu atd.). Takže pro obecné skupiny zásuvek se doporučuje použít jistič s výkonem 16A (maximální přípustný proud připojený k jedné zásuvce skupiny), varnou desku o výkonu 7 kW – 32A atd.

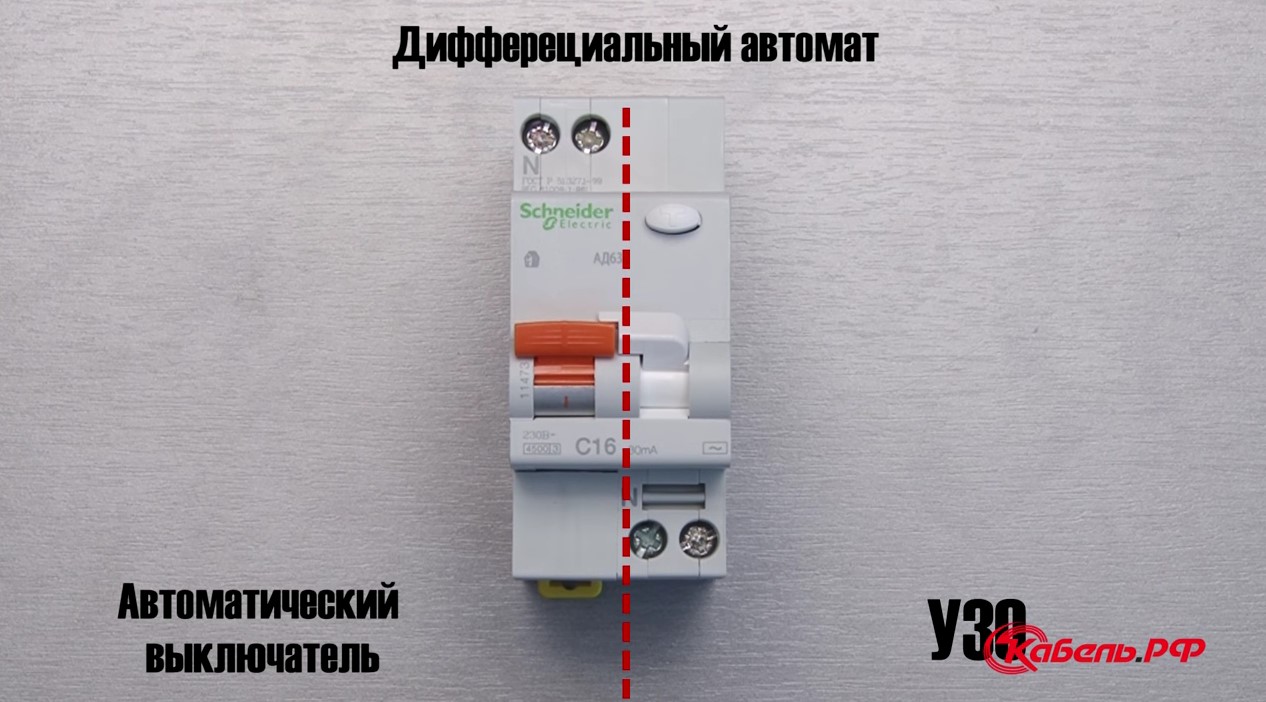

K ochraně před přetížením lze navíc použít diferenciální jističe, které zároveň poskytují ochranu před úrazem elektrickým proudem v důsledku poškození elektrického vedení nebo poruchy elektrického spotřebiče.
