DIY posuvné dveře na kolečkách

V každém bytě je vždy mnoho dveří: vstupní dveře, vnitřní dveře a dveře jsou také instalovány na různých skříních. Když jsou místnosti malé, otevřené dveře překážejí a zabírají užitečný prostor. A pokud jsou vaše ruce zaneprázdněné, může být otevření správných dveří obtížné. Lidé tedy přišli s řešením tohoto problému – posuvnými dveřmi na válečcích. Navíc existují způsoby, jak si je vyrobit sami.

Typy posuvných dveří

Typ a provedení dveří jsou určeny místem, kde jsou instalovány, a také dovednostmi a možnostmi majitele bytu. Interiérové ​​dveře se liší od nábytkových dveří pro velkou šatní skříň jako dveře pro malou. Jejich design, materiály a konstrukce se budou lišit.

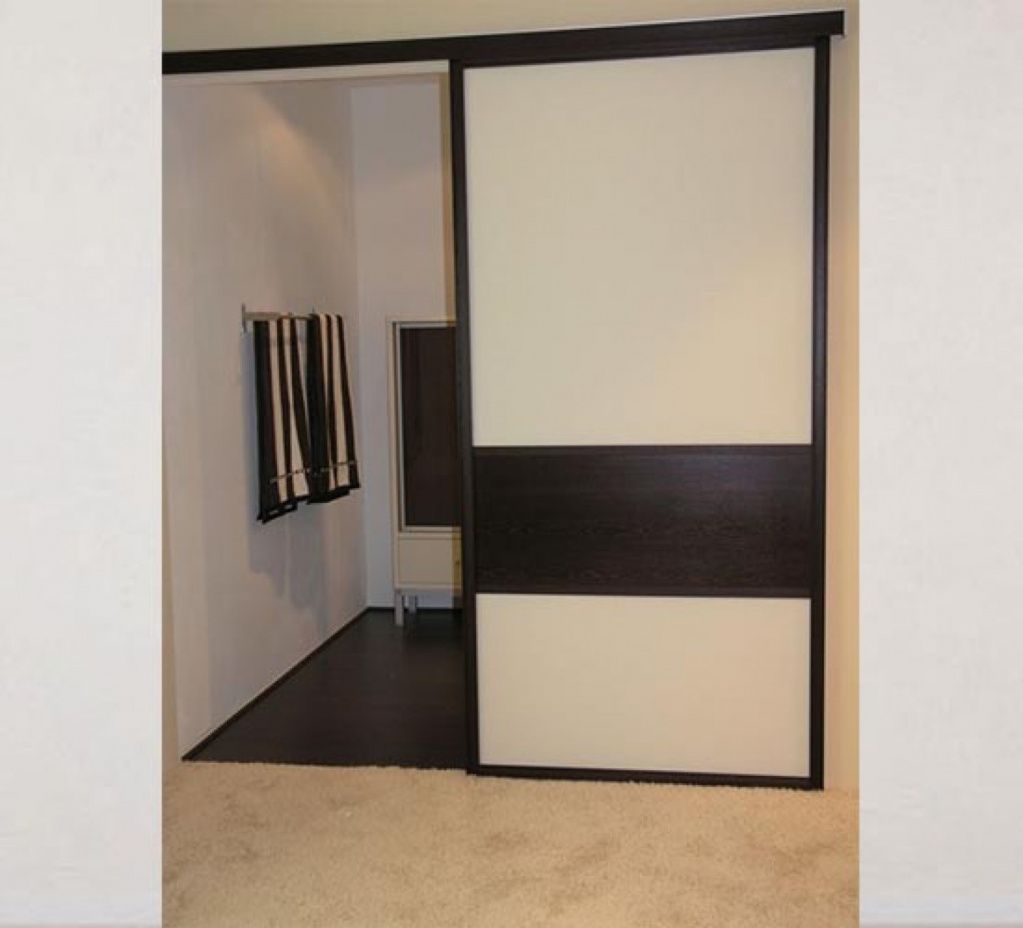

Coupe dveře

Pojmem “posuvné dveře” se označuje velká skupina různých provedení, jejichž společným znakem je způsob pohybu dveřního křídla po stěně na kolečkách. Tyto dveře také nemají rám, ale mají posuvný mechanismus. V tomto případě budou konstrukční řešení způsobu pohybu dveřního křídla odlišná.

Posuvné dveře šetří místo v bytě. A tam, kde je několik dveří vedle sebe, zajišťuje bezpečnost přihrádkový princip – dveře, které jsou otevřené současně, nikdy nenarazí.

Posuvné dveře jsou vyrobeny z přírodního dřeva, dřevotřísky, nárazuvzdorného skla a kombinované dveře jsou vyrobeny z několika materiálů. Při výběru materiálu byste se měli řídit designem a technickými úvahami.

Mnoho možností posuvných dveří je rozděleno do dvou skupin: paralelně posuvné systémy a posuvně-skládací systémy. Modely první skupiny jsou podobné akordeonu. Modely druhé skupiny se od sebe liší počtem dveří a způsobem otevírání.

Panely jednokřídlých a dvoukřídlých dveří se pohybují v obou směrech od dveřního otvoru rovnoběžně se stěnou.

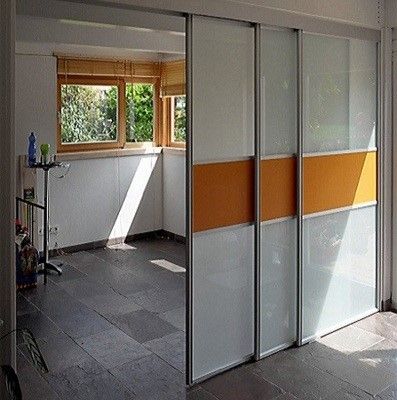

Kaskádové struktury

U kaskádových modelů se křídla také pohybují rovnoběžně se stěnou, ale v jednom směru. V tomto případě je jedno dveřní křídlo nehybné, zatímco ostatní lze namontovat současně na jednu stranu dveřního otvoru. Taková schémata lze použít, pokud máte v úmyslu vytvořit mobilní oddíl v místnosti. V tomto případě jsou dveřní křídla vyrobena ze skla a každé křídlo se pohybuje po vlastní vodicí kolejnici.

Posuvná harmonika

Hlavními částmi harmonikových dveří jsou pohybový mechanismus a dveřní křídla. V horní části dveří je namontována vodicí kolejnice a po ní se pohybují válečky. Pro větší stabilitu a zabránění kývání můžete na podlahu pod ní nainstalovat i nenápadnou kolejnici. Vždy ale bude zaprášený a mohou se v něm hromadit nečistoty a překážet v pohybu křídel. Je třeba poznamenat, že průmysl vyvinul a vyrábí horní kolejnice takové konstrukce, že jsou soběstačné z hlediska pevnosti a není potřeba spodní výztuha.

Dveřní panely mají nahoře válečky, které běží podél vodítka. Válečky jsou vybaveny kuličkovými ložisky. Dveřní panely jsou vzájemně spojeny panty. Zátka instalovaná v systému zajišťuje její fixaci v požadované poloze.

Harmonikové dveře hospodárně využívají prostor. Tento design lze použít k oddělení obytných prostor, například k oddělení kuchyňského koutu nebo úložného prostoru v obývacím pokoji. Instalace harmoniky není náročná a rozměry dveří lze snadno měnit.

Hladina hluku a tepelné izolace těchto dveří je však nízká a velké množství pohyblivých částí snižuje jejich životnost.

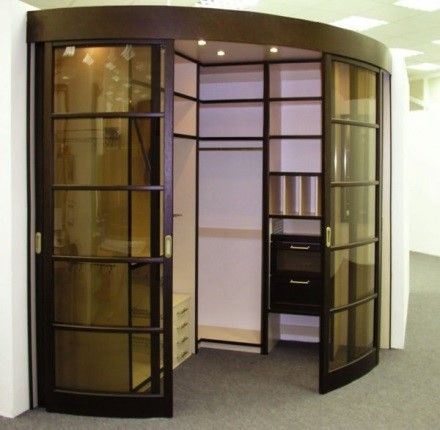

Poloměrové posuvné konstrukce

Originální prvek bytového designu vytváří interiér neobvyklé konfigurace. V interiéru nejsou žádné přímé linie a zakřivení může změnit směr a velikost poloměrů. Standardní řešení pro poloměrové konstrukce se nazývají radiální. Návrháři tvrdí, že tato technika vytváří vizuální efekt rozšiřování prostoru.

Dveře Radius začaly své dobytí spotřebitelů luxusními byty, ale nyní se staly běžným jevem. Tato zařízení nešetří místo v bytě, ale jsou nástrojem pro originální zónování. Jejich instalace vyžaduje od interiérového designéra dokonalý vkus a technické výpočty. Výrobek musí ladit s celkovým stylem bytu.

Jedna konstrukce může současně obsahovat širokou škálu dveří, včetně otočných a pevných. Je možné instalovat dveře částečně nebo plně prosklené, slepé i kombinované. Radiusové dveře jsou v zásadě vyráběny na individuální zakázky a použité materiály jsou nejkvalitnější a nejdražší. Proto mají samotné produkty radius vysokou cenu.

Systémy posuvných dveří

Posuvné dveře nejsou jen standardním prvkem moderního bytu. Z pohledu strojního inženýra jde o celý systém. Skládá se z nosných a závěsných prvků, sady otočných válečků, dorazů a automatiky.

Systém zavěšení na horní kolejnici

S použitím pouze jednoho systému zavěšení nad hlavou můžete realizovat téměř jakoukoli variantu posuvných dveří. Pokud se rozhodnete navrhnout dveře pouze s horním závěsným systémem, nebudete muset na podlahu nic řezat ani vrtat. Je jednodušší a rychlejší nainstalovat jednu kolejnici než dvě. A nikdo nezakopne o spodní kolejnici, která chybí, a nebude se kde hromadit nečistoty. Tento bod je ale důležitý pro interiérové ​​dveře a do skříní lze spodní kolejnici bez problémů nainstalovat.

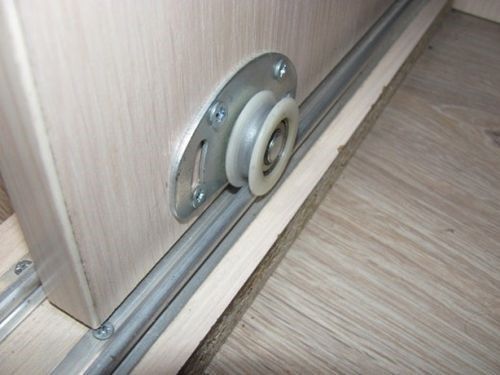

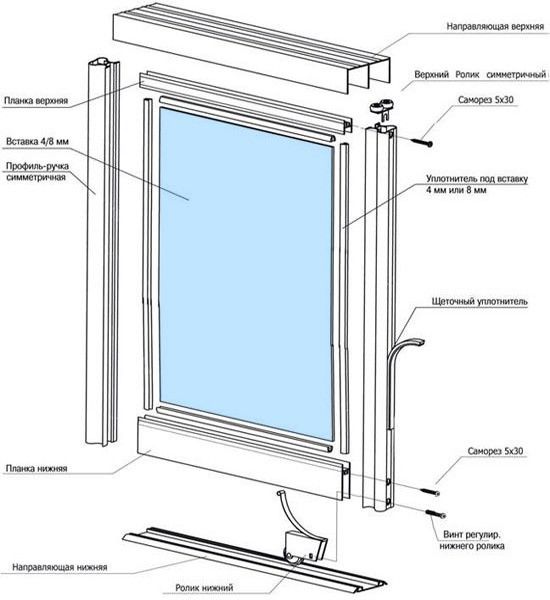

Posuvné dveře na horní a spodní kolejnici

V posuvných šatních skříních se doporučuje instalovat spodní vodítka, protože dveře jsou lehké a je nerozumné postavit na ně výkonný mechanismus. Ve skříni vypadají vodítka jako rám dveří.

Výroba pevných dveří do bytu vlastníma rukama

Shrnutí technologie výroby dveří vypadá jednoduše a přehledně. Desky se nařežou na rozměr dveří a na stůl se z nich sestaví budoucí dveřní křídlo. Smontované křídlo je broušeno, impregnováno antiseptikem a lakováno.

Materiály a nástroje

Pro provedení všech technologických operací je nutné připravit materiály a nástroje. Budete potřebovat běžné tesařské nástroje. Je dobré, když máte možnost použít elektromechanickou pilu – kotoučovou pilu nebo pásovou pilu, nebo alespoň přímočarou pilu. Pokud to není možné, budete potřebovat pilu na dřevo.

K broušení povrchů budete potřebovat brusku a sadu různých kotoučů – brusných kotoučů.

K vytvoření různých otvorů potřebujete elektrickou vrtačku a sadu vrtáků různých průměrů. Je dobré, když máte přístup k frézce.

Materiál použitý na výrobu dveří je dřevo. Mohou to být desky a tyče nebo dřevotřískové desky. K výrobě panelových dveří budete potřebovat silnou překližku a ke slepení dílů budete potřebovat lepidlo na dřevo nebo PVA.

Přísně vzato, inženýr by tuto fázi nazval „projektování“ dveří, protože pojem „projektování“ obvykle odkazuje na velké stavební projekty. Ale změna termínu nečiní práci méně důležitou.

Soubor technické dokumentace musí obsahovat výkres celkového vzhledu dveří ve třech průmětech, výkresy všech dílů, ze kterých budou dveře sestaveny, montážní výkres s číslovanými díly a výkresy hlavních spojovacích jednotek dílů. Součástí technické dokumentace ke dveřím je také specifikace všech dílů včetně spojovacího materiálu s uvedením názvu, čísla a materiálu výroby.

Způsob výroby

Výroba dveří je běžná truhlářská práce a zvládne ji každý muž, který má na to dovednosti. Nejprve se všechny dřevěné díly vyrobí podle výkresů. Poté „na sucho“, tedy bez lepidla nebo šroubů, je třeba dveře sestavit, zkontrolovat jejich úplnost a kompatibilitu dílů. Pokud se plánují skleněné vložky, je třeba je také vyříznout a vyzkoušet na jejich místě. V této fázi jsou všechny vady opraveny, dveře jsou demontovány, spoje jsou potaženy lepidlem a je provedena zpětná montáž. Všechny pravé úhly se kontrolují a nastavují pomocí čtverce a pro kontrolu se u obdélníkových dveří kontroluje rovnost úhlopříček.

Výroba dílů souvisejících s pohybovým mechanismem (vodítka a válečky) vyžaduje speciální vybavení a odborné dovednosti. Proto je lepší vyhledat vhodnou soupravu ve stavebnictví, zakoupit ji a poté ji sami nainstalovat na správné místo.

Montáž závěsného systému

Instalace závěsného systému vyžaduje pouze schopnost používat šroubovák a pečlivé dodržování pokynů. Základem závěsného systému je profilované vedení, které je připevněno k nosníku nad dveřním otvorem. A trám musí být zesílen buď nad otvorem, nebo na stěně, nebo na stropě. Profil vodítka připomíná písmeno P se zakřivenými nohami, přičemž mezi nimi zůstává mezera. Kolečka, která se nacházejí uvnitř písmene P, se odvalují po těchto ohnutých nohách. Samotné válečky jsou uzavřeny v rámu, na kterém jsou zavěšeny dveře. Pohyblivý mechanismus má dva takové klipy.

Nejprve se blok pevně připevní ke stěně nebo stropu, poté se na jeho spodní rovinu přišroubuje horní vodicí lišta. Hlavy šroubů by neměly vyčnívat. K hornímu konci dveřního křídla jsou po okrajích přišroubovány kazety s válečky. Nyní můžete zvednutím dveřního křídla postupně vkládat kazety s válečky do drážky horní kolejnice. Při posouvání dveří do obou krajních poloh je potřeba našroubovat obě zarážky na kolejnici, aby se dveře neposunuly za povolené limity.

Tyto dveře mají jednu spodní kladku, která zabraňuje vychýlení dveřního křídla z vertikály. Přišroubuje se k podlaze na okraji dveřního otvoru a zapadne do drážky na spodním konci dveřního křídla. Po otevření dveří je třeba vložit spodní válec do drážky a zajistit jej k podlaze. Podlaha se tak nepoškodí a dveře nevisí volně.

Kutilská výroba zjednodušené verze pro letní dům

Nejjednodušší verzí posuvných dveří pro letní dům by bylo zavěsit dveřní křídlo přes kroužky na trubku, podobně jako těžký závěs.

Co potřebujete k práci

K tomu budete muset zakoupit dvoupalcovou galvanizovanou vodovodní trubku, která je o něco delší než dvojnásobek šířky dveřního křídla. Samozřejmě před tím musíte získat samotné dveřní křídlo. Není těžké si ho vyrobit sami pečlivým sražením ohoblovaných suchých prken na míru. Můžete si vzít list dřevotřískové desky vhodné velikosti, ale bude to těžká konstrukce, nebo si přinést staré interiérové ​​dveře z města.

Kromě toho budete potřebovat kroužky na zavěšení dveří, všechny druhy upevňovacích prvků, systém spodních kolejnic nebo spodní vodicí váleček (to bude jednodušší varianta).

Výpočty a výkresy

Výpočty vycházejí z určení délky vodicí trubky, která by měla být dvakrát delší než šířka dveřního křídla plus 15–20 cm Výška uchycení trubky zespodu by měla zajistit mezeru 10–20 mm mezi koncem křídla a podlahou. Výkresy lze nahradit ručně kreslenými skicami, ale s kótami.

Výrobní instrukce

Není potřeba vyrábět složité díly. Budete potřebovat pouze nařezat kovové proužky pro připevnění záclonových kroužků k hornímu konci dveří. Nejprve musíte uříznout kus dvoupalcové vodní trubky na požadovanou velikost. Nainstalujte na stěnu standardní závitovou přírubu a zašroubujte standardní instalatérské koleno a poté do ní zašroubujte jeden konec trubky. K hornímu konci dveří připevněte závěsové kroužky pomocí kovových držáků v rozestupech 20–25 cm. Poté lze dveře zavěsit na trubku a poté připevnit na trubku a na stěnu druhou vodovodní přírubu s rohem.

Instalace závěsného systému

U nejjednodušší verze se závěsný systém instaluje celkem snadno. Nejprve je třeba nainstalovat vodicí trubku na její místo – její konec zašroubovat do rohu, upevněný přírubou na stěnu. Poté zajistěte kroužky k hornímu konci dvířek a umístěte je na volný okraj trubky. Tuto hranu pak zajistěte standardním způsobem klempířským rohem s našroubovanou přírubou. Spodní konec dveří je zarovnán se spodním válečkem, který je přišroubován k podlaze na okraji dveří. Nainstalujte zarážky na požadovaná místa. Tím je montáž nejjednodušší verze posuvných dveří dokončena. Dýmku lze pro lepší klouzání lehce otřít vazelínou.

Chyby při vlastní výrobě a instalaci

Typické chyby, kterých se kutilové dopouštějí při stavbě posuvných dveří, spočívají v nesprávném určení instalačních rozměrů. Je také možné, že vodítka a kladky závěsného systému mohou být příliš lehké a málo pevné. A kutilové ne vždy namontují horní vodítko bezpečně, takže časem může spadnout.

Závěr

Posuvné dveře jsou jak poctou módě, tak velmi pragmatickým řešením. Designéři mají nekonečné pole na výběr pro nejrůznější možnosti interiérového designu a majitel bytu šetří životní prostor.

Než si vyrobíte posuvné dveře vlastníma rukama, musíte nejprve prostudovat, jaké typy panelů existují, jaké jsou jejich rozdíly a vlastnosti. Teprve poté můžete přistoupit k přípravným pracím – zakoupit všechny potřebné materiály a nástroje.

Jak fungují posuvné systémy

Posuvné systémy znamenají přítomnost jednoho nebo více panelů, jejichž otevření nastává pohybem křídel do stran. V tomto případě se plátna mohou pohybovat rovnoběžně se stropem nebo se pohybovat uvnitř stěny.

Výhody a nevýhody přihrádkových dveří

Posuvné konstrukce mají klady i zápory.

• úspora místa (relevantní pro kompaktní místnosti);
• vizuální rozšíření místnosti;
• nedostatek prahů;
• schopnost rozdělit místnost do několika zón;
• snadnost použití;
• vysoké estetické vlastnosti.

• nízké zvukové izolační vlastnosti, což je způsobeno přítomností mezer mezi plátnem a stěnou;
• pronikání pachů (při instalaci v kuchyni);
• složitost instalace (při nesprávné instalaci může dojít ke zkreslení);
• vysoké náklady.

I přes nevýhody jsou posuvné dveře vysoce praktické a hodí se téměř do každého interiéru.

Typy posuvných dveří

Existuje mnoho různých typů posuvných dveří. Mohou být namontovány nebo zavěšeny. Každý design sójových bobů má instalační vlastnosti a provozní vlastnosti.

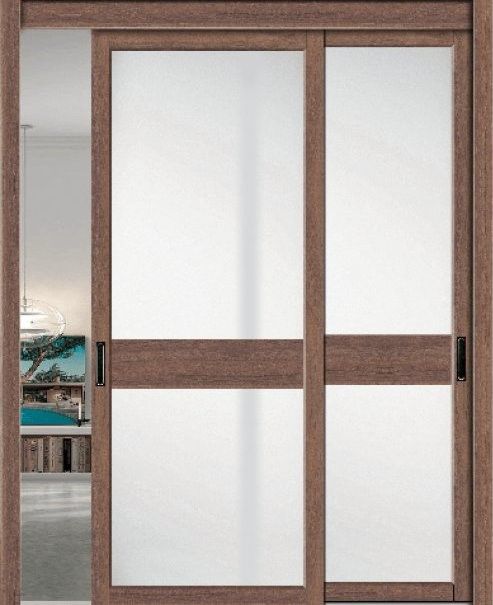

Coupe dveře

Klasická možnost, která se snadno instaluje. Návrhy mohou mít jedno nebo 2 plátna. Při otevření křídla se dveře pohybují rovnoběžně se stěnou.

Kazetové dveře

Mohou mít i 2 dveře. Tento model je však praktičtější, protože panely se při otevření zasouvají do prohlubní ve zdi, což umožňuje ještě větší úsporu místa.

Radiusové dveře

Otevření takových struktur nebude probíhat v přímce, ale v kruhu. Nestandardní možnost pro zakřivené stropy nebo rohové skříňky. Výroba a instalace takových pláten je složitá a vyžaduje určité dovednosti.

Kaskádové dveře

Taková plátna jsou vysoce estetická a často se používají jako dekorativní rozdělení zón. Jedná se o sadu několika dveří, které se posouvají rovnoběžně se stěnou.

Při otevírání zatáhněte za jeden list, zbytek se po něm podvolí.

Vnitřní dveře

Dveře jsou instalovány přímo uvnitř otvoru. Otevírání takových konstrukcí je možné pouze z jedné strany, protože druhé dveře vždy zakryjí část průchodu.

Akordeonové dveře (kniha)

Jednoduchá možnost, která se po otevření složí do tvaru harmoniky nebo vějíře. Samotná plátna se pohybují pomocí válečkového systému instalovaného nahoře.

Druhy materiálů pro průvodce

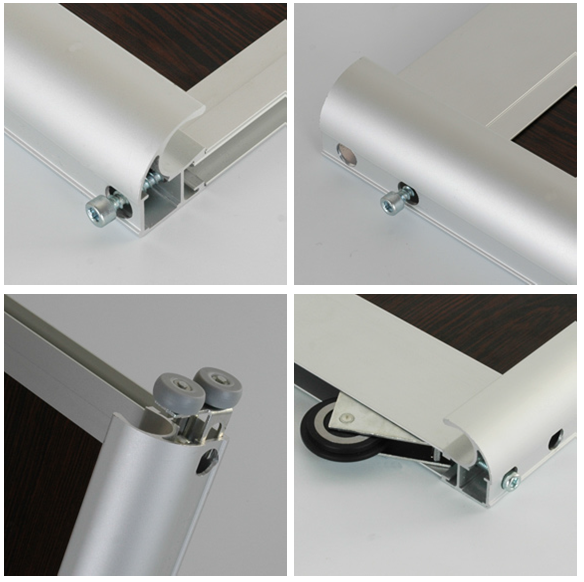

Všechny konstrukce jsou vybaveny speciálními vodícími prvky (kolejnice a válečky), které umožňují, aby se plátna vzdalovala a klouzala. Materiály používané k výrobě takových prvků mohou být ocel, hliník a plast.

Umělá hmota

Materiál se používá pro výrobu nejjednodušších a nejlehčích konstrukcí. Plast má nízkou pevnost, ale nekoroduje.

Hliník

Materiál se používá pro instalaci lehkých pláten. Masivní konstrukce mohou vést k deformaci a zlomení vodítek.

Hlavní vlastností hliníkových pantů je tichý chod lopatek při otevírání/zavírání.

ocel

Ocel se používá k instalaci objemných a masivních dveřních výplní. Odolávají vysokému zatížení a nepodléhají deformaci.

Jedinou nevýhodou ocelových vodítek je vysoká hlučnost při otevírání/zavírání dveří.

Jaké nástroje budou potřeba

Chcete-li provést instalační práce, měli byste si připravit a zásobit sadu následujících nástrojů:

• elektrická vrtačka (šroubovák);
• sekáč;
• elektrická pohonná pila;
• bulharština;
• úroveň budovy;
• měřítko;
• šroubováky;
• tužka;
• pravítko.

K výrobě dveří budete potřebovat následující materiály:

• dřevotřískové desky (pro výrobu dveřních panelů);
• vodicí prvky (válečky a kolejnice);
• příslušenství na výběr;
• několik tyčí (5×5 cm);
• Kotevní upevnění;
• další proužky;
• samořezné šrouby.

Poté můžete začít pracovat.

Možné možnosti montáže

Upevnění a montáž posuvných dveří svépomocí lze provést pomocí jednoho nebo dvou vodicích prvků.

Se dvěma průvodci

Na strop je nejprve namontován dřevěný trám, ke kterému jsou připevněna vodítka. To zajistí spolehlivé upevnění a provoz pláten.

Jedinou nevýhodou je, že v podlaze bude nutné vytvořit další vybrání pro profil.

S jedním průvodcem

Upevňovací prvky pro taková vodítka se vyrábějí přímo ve dveřích. Nepochybnou výhodou je, že není potřeba instalovat přídavnou kolejnici na spodní straně.

Výroba dveřního křídla

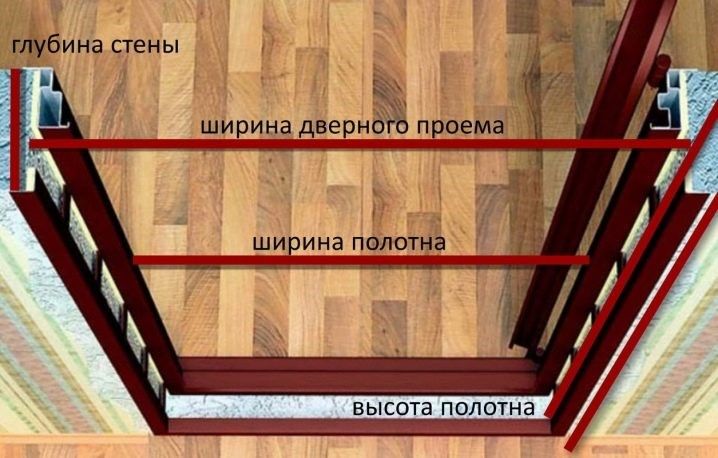

Před zhotovením plátna byste měli změřit otvor nebo krabici.

Pro odlehčení konstrukce můžete na plátně předem vytvořit několik obdélníkových otvorů, do kterých můžete později nainstalovat skleněné ozdobné vložky.

Jak vyrobit posuvné dveře vlastníma rukama (výrobní kroky):

• Z dřevotřískových desek vystřihněte listy vhodné velikosti a okraje zpracujte odříznutím okrajů a pomocí kancelářského nože.
• Měli byste ustoupit 15 cm od okrajů plátna (nutné pro připevnění k vodicím prvkům).
• Ze spodní části budoucích dveří musíte udělat odsazení 70 cm a nakreslit svislou čáru tužkou (zde bude umístěna rukojeť).
• Pomocí vrtačky vyvrtejte otvor pro rukojeť a vše vyčistěte pomocí dláta.

Po výrobě pláten by měla být ošetřena barvou, lakem a jinými ochrannými materiály. Můžete přidat různé dekorativní prvky a na konec nainstalovat kování.

Montáž zavěšené konstrukce

Po vyrobení plátna musí být připevněna k vodícímu systému.

Jak nainstalovat posuvné dveře vlastníma rukama (kroky instalace):

• Změřte délku horní části otvoru a připravte paprsek vhodné délky.
• Odřízněte kolejnici vhodné délky a zpracujte ji pomocí brusky.

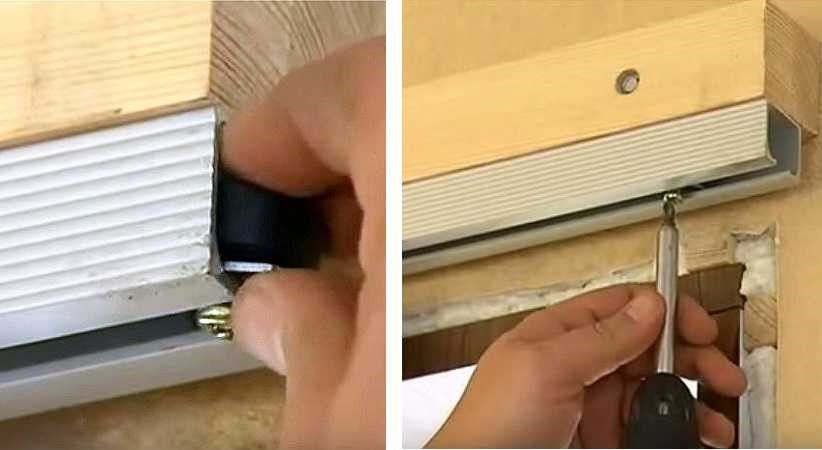

• Pod strop umístěte dřevěný trám a připevněte na něj vodicí lištu. Správná instalace by měla být určena úrovní budovy.
• Upevněte závěsy na plátna tak, že pro ně změříte a předvrtáte otvory.
• Rozhodněte o umístění kliky a vyvrtejte otvor do dveřního křídla (3-5 cm od okraje dveřního křídla).
• Vložte válečky do kolejnice nainstalované nahoře.
• Zavěste plátno a zajistěte jej k vodíkům pomocí spojovacích prvků (šroubů).
• Technická část vodícího systému by měla být pokryta přídavnými lištami na obou stranách otvoru pomocí ozdobných šroubů.

Válce lze nastavit pomocí speciálních šroubů. Aby se zabránilo pohybu válečků z kolejnice, bude nutná dodatečná instalace zámků, které se instalují po stranách profilu kolejnice.

Po instalaci je nutné zkontrolovat funkčnost konstrukcí a panely několikrát otevřít/zavřít. Pokud není hluk a konstrukce se pohybují hladce, pak byla veškerá práce provedena správně.
